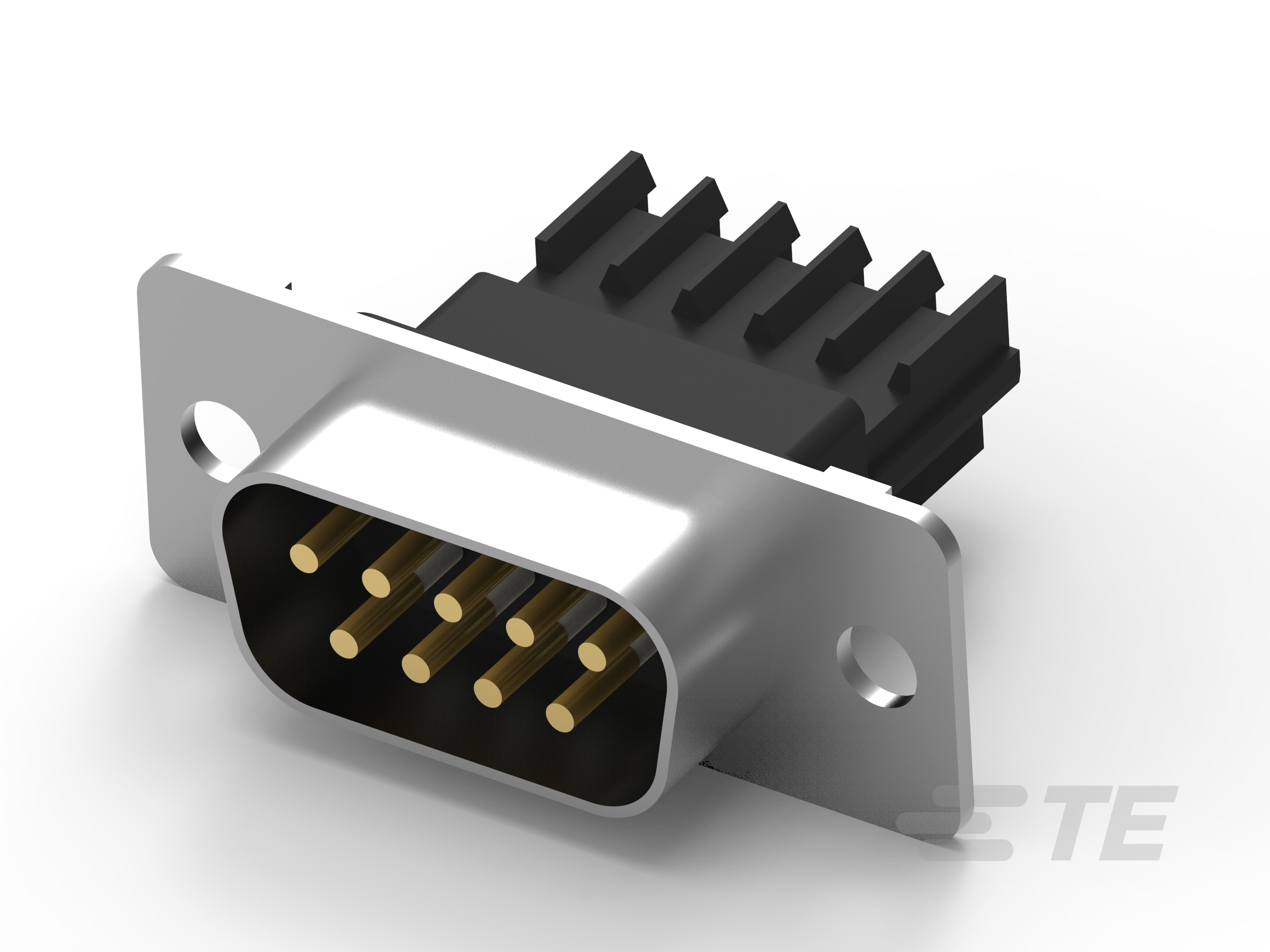

IDC D-Sub：插头组件，线对线，信号，2.77mm

请查看产品文档或联系我们以了解最新的机构审批信息。

• 接地特定类型  接地凹痕

• 连接器产品类型  连接器组件

• 壳体材料配置  全塑料, 全部金属外壳

• 连接器和壳体类型  插头

• 连接器系统  线到线, 缆到缆

• 连接器壳体尺寸  1, 2, 3, 4

• 连接器和端子端接到  电线和电缆

• 与线缆类型兼容  分离式导线, 圆形护套电缆

• 行数  2

• 位数  9, 15, 25, 37

• 出线角度  180°

• 插针材料  热塑塑料, 聚酯

• 外壳电镀材料  锡

• 端子类型  插针

• 端子大小  尺寸 20

• 端子接合区域电镀材料厚度 (µin) 30, 50

• 导线端子端接区域电镀材料表面涂层  哑光

• 端子额定电流（最大值） (A) 1.5, 2.4, 3

• 端子选项  已安装

• 线缆端接方法  绝缘刺破 (IDC)

• 接合固定  带有

• 接合固定类型  安装孔, 箝紧螺母，4-40 UNC

• 连接器安装类型  电缆安装（自由悬挂）

• 外壳材料  热塑性, 聚酯

• 外壳材料  钢

• 中心线（间距） (mm) 1.38, 2.77

• 中心线（间距） (in) .054, .055

• 线径 (AWG) 22 – 20, 26 – 22, 30 – 26

• 线径 (mm²) .05 – .15, .4 – .6, .15 – .4

• 实芯线径 (AWG) 26 – 22, 22 – 20, 30 – 26

• 工组温度范围  -55 – 105 °C [ -67 – 221 °F ]

• 屏蔽  否

• 电路应用  Signal

• UL 阻燃性等级  UL 94V-0

• 封装方法  包装

• 封装数量  56, 84, 100, 112, 140
