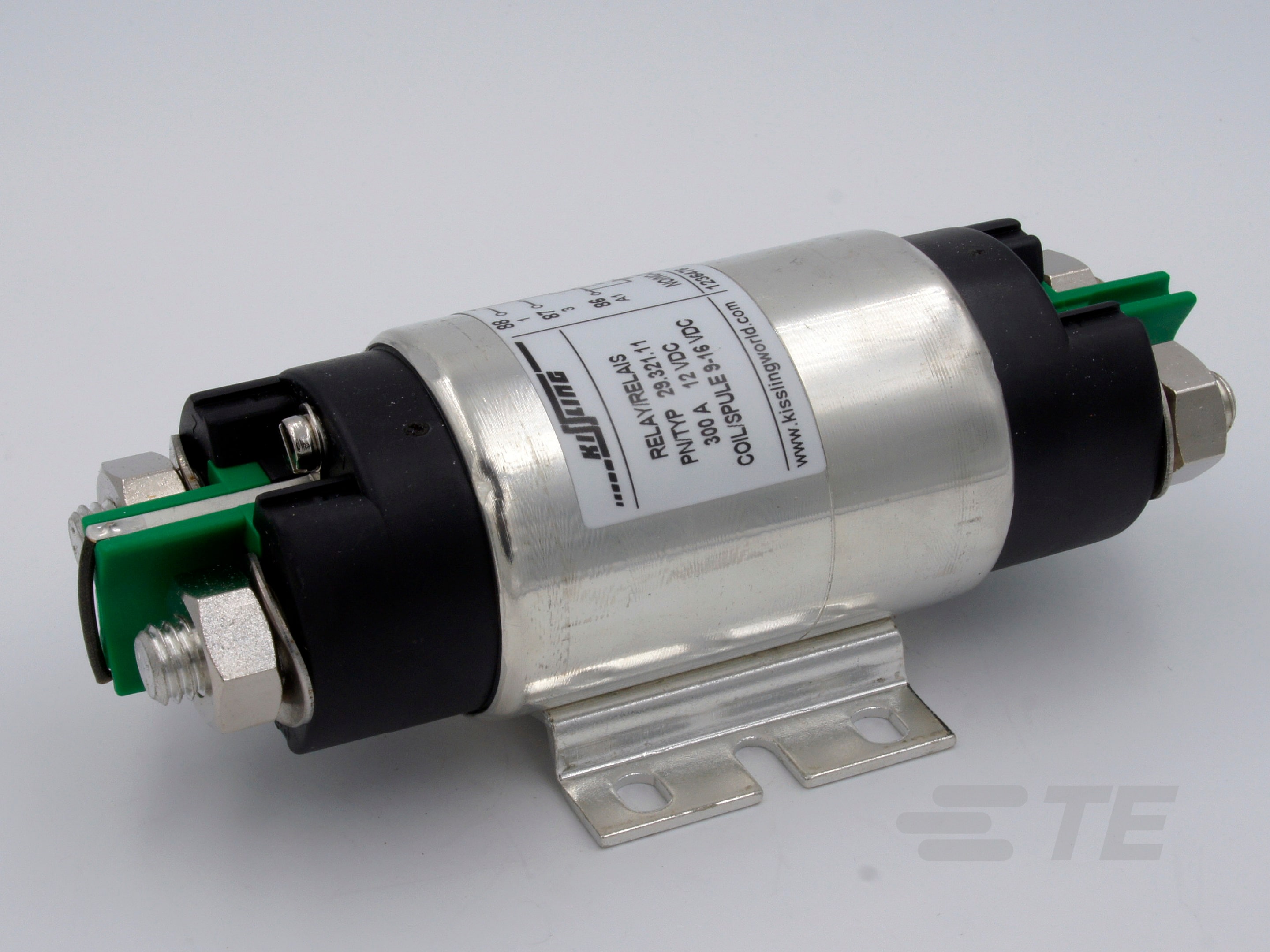

功率继电器，300A，标准，单稳态，直流

功率继电器，300A，标准，单稳态，直流-CAT-AL6-KSPR29300
29 系列 300A 单稳态单线圈继电器具有 6G 抗冲击和 4G 抗振性。密封外壳符合 IP67 和 IP6K9K 标准。
更多 更少
联系我们

产品特性

  • 继电器和接触器类型 : 通用功率继电器

  • 电流类型 : DC

  • 线圈励磁系统 : 单稳态

  • 端子排列方式 : 1 Form A SPST-NO | 1 Form C SPDT-CO | 2 Form A DPST-NO

  • 触点额定电流 (A): 300

概述

KISSLING 单极功率继电器

29 系列/300A

经济型 29 系列 300A 单线圈继电器是利用我们数十年积累的制造专业知识开发的，可满足最严苛的操作要求。这款单线圈系统继电器经过精心设计且磁路经过优化，可提供高抗冲击和抗振性能。这些继电器中使用的密封技术符合 IP67 和 IP6K9K（蒸汽压力清洁）保护标准。该继电器系列非常适合严苛条件下的各种应用。

主要特性

  • 密封外壳符合 IP6K9K 标准
  • 坚固的设计
  • 最低线圈电流
  • 多种结构可选
  • 6G 抗冲击和 4G 抗振性
  • 可确保连接电流和最大插拔次数
  • 高效线圈和磁路设计，具有一流的开关特性，能够满足保持电流要求
规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 继电器和接触器类型  通用功率继电器

结构特性

  • 线圈特性  无 | 线圈抑制二极管

  • 端子极数  1 | 2

  • 端子排列方式  1 Form A SPST-NO | 1 Form C SPDT-CO | 2 Form A DPST-NO

电气特征

  • 线圈电阻 (Ω) 15 | 36 | 62

  • 端子开关负载（最小值）  1A @ 12V

  • 触点额定电流 (A) 300

  • 线圈电压额定值 (VDC) 12 | 18 | 28 | 32

  • 端子电压额定值 (VDC) 12 | 24 | 28

  • 线圈功率额定值（直流） (W) 10

主体特性

  • 外壳类型  环境密封

接触件特性

  • 端子材料  银合金

端接特性

  • 辅助端接和连接类型  M4 Screw

  • 干线端接和连接类型  M10 Male | M8 公端

  • 线圈端接和连接类型  M4 Screw

机械附件

  • 产品安装特性类型  安装支架 | 带安装孔的法兰

  • 产品安装类型  机箱安装 | 面板安装

尺寸

  • 产品宽度 (mm) 55 | 60 | 62 | 84 | 94

  • 产品宽度 (in) 2.16 | 2.362 | 2.44 | 3.3 | 3.7

  • 产品高度 (mm) 55.5 | 55.65 | 76.5 | 106

  • 产品高度 (in) 2.185 | 2.19 | 3.01 | 4.17

  • 产品高度 (mm) 55.5 | 55.65 | 76.5 | 106

  • 产品长度 (mm) 78 | 100 | 101 | 115 | 120 | 134.5 | 143

  • 产品长度 (in) 3.07 | 3.93 | 3.97 | 4.527 | 4.72 | 5.29 | 5.62

使用环境

  • 工组温度范围  -40 – 85 °C [ -40 – 185 °F ]

  • 环境温度（最大值）  85 °C [ 185 °F ]

操作/应用

  • 电流类型  DC

  • 线圈励磁系统  单稳态

包装特性

  • 封装方法  Carton

其他

  • 端子电流类 (A) >200 – ≤500

  • 线圈功率额定值类 (W) >3 – ≤10

  • Height Class (Mechanical) (mm) >45 – ≤70 | >70

  • Height Class (Mechanical) (in) >1.772 – ≤2.756 | >2.756

  • Length Class (Mechanical)  >70 mm [ >2.756 in ]

  • Width Class (Mechanical)  >33 mm [ >1.299 in ]

参考编号

  • TE 内部编号 CAT-AL6-KSPR29300
