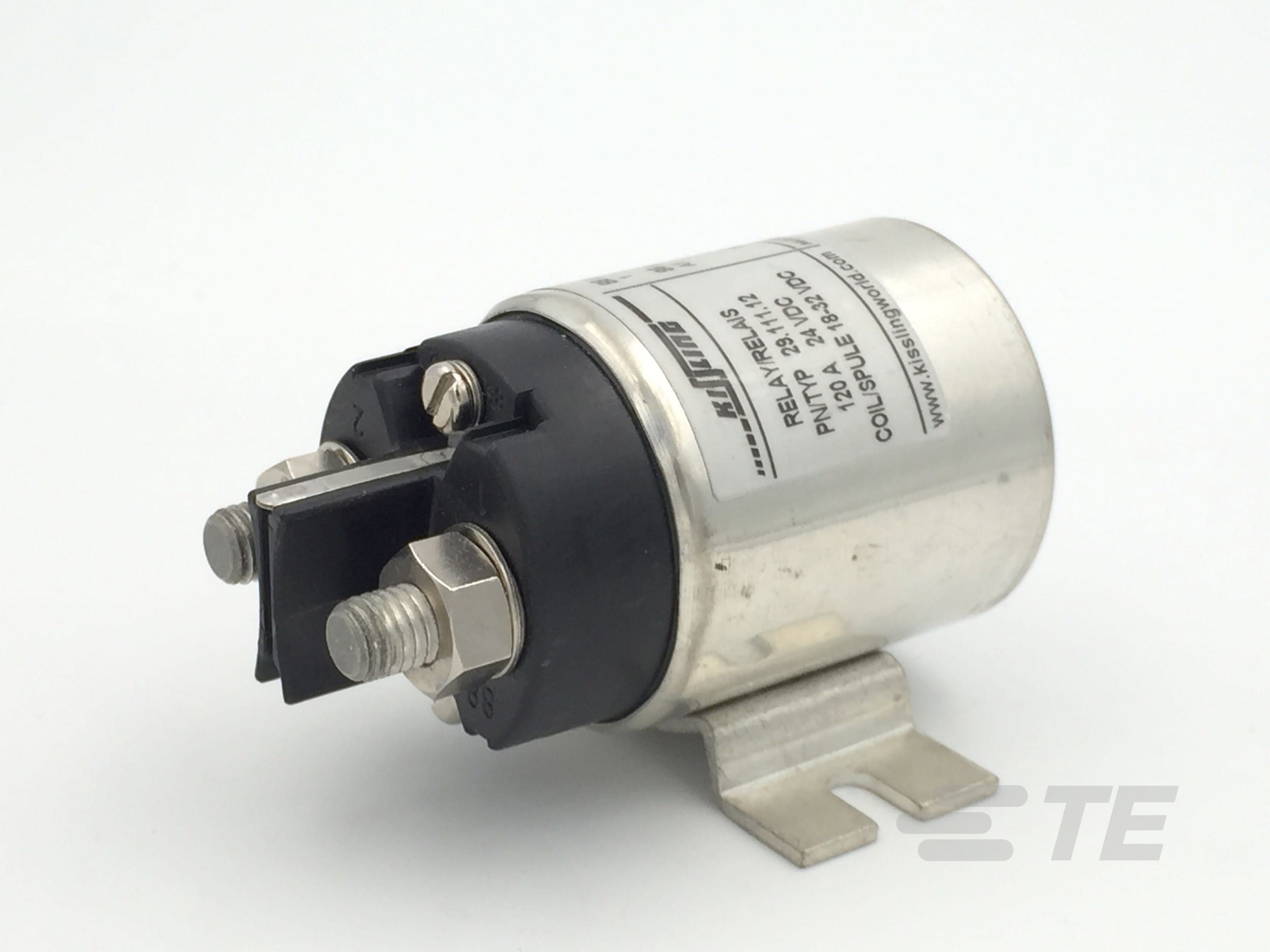

Power Relay, 120A, Standard, Monostable, DC

请查看产品文档或联系我们以了解最新的机构审批信息。

• 继电器和接触器类型  通用功率继电器

• 线圈特性  无 | 线圈抑制二极管

• 端子极数  1

• 端子排列方式  1 Form A SPST-NO | 1 Form C SPDT-CO

• 线圈电阻 (Ω) 20 | 75 | 76 | 80

• 端子开关负载（最小值）  1A @ 12V

• 触点额定电流 (A) 120

• 线圈电压额定值 (VDC) 12 | 28

• 端子电压额定值 (VDC) 12 | 28

• 线圈功率额定值（直流） (W) 7 | 10

• 外壳类型  环境密封

• 端子材料  银合金

• 辅助端接和连接类型  M4 螺钉

• 干线端接和连接类型  M8 公端

• 线圈端接和连接类型  M3.5 Screw | M4 螺钉 | 焊接端子

• 产品安装特性类型  安装支架 | 带安装孔的法兰

• 产品安装类型  机箱安装 | 面板安装

• 产品宽度 (mm) 45 | 52 | 55 | 62 | 76 | 76.2

• 产品宽度 (in) 1.772 | 2.04 | 2.16 | 2.44 | 2.99 | 3

• 产品高度 (mm) 49.5 | 50 | 50.5 | 84

• 产品高度 (in) 1.94 | 1.969 | 1.98 | 3.3

• 产品长度 (mm) 68 | 80 | 81 | 100.5 | 116

• 产品长度 (in) 2.67 | 3.149 | 3.18 | 3.95 | 4.56

• 工组温度范围  -40 – 85 °C [ -40 – 185 °F ]

• 环境温度（最大值）  85 °C [ 185 °F ]

• 线圈励磁系统  单稳态

• 电流类型  DC

• 封装方法  Carton

• 端子电流类 (A) >50 – ≤200

• 线圈功率额定值类 (W) >3 – ≤10

• 高度类（机械） (mm) >45 – ≤70 | >70

• 高度类（机械） (in) >1.772 – ≤2.756 | >2.756

• 长度类（机械） (mm) >45 – ≤70 | >70

• 长度类（机械） (in) >1.772 – ≤2.756 | >2.756

• 宽度类（机械）  >33 mm [ >1.299 in ]
