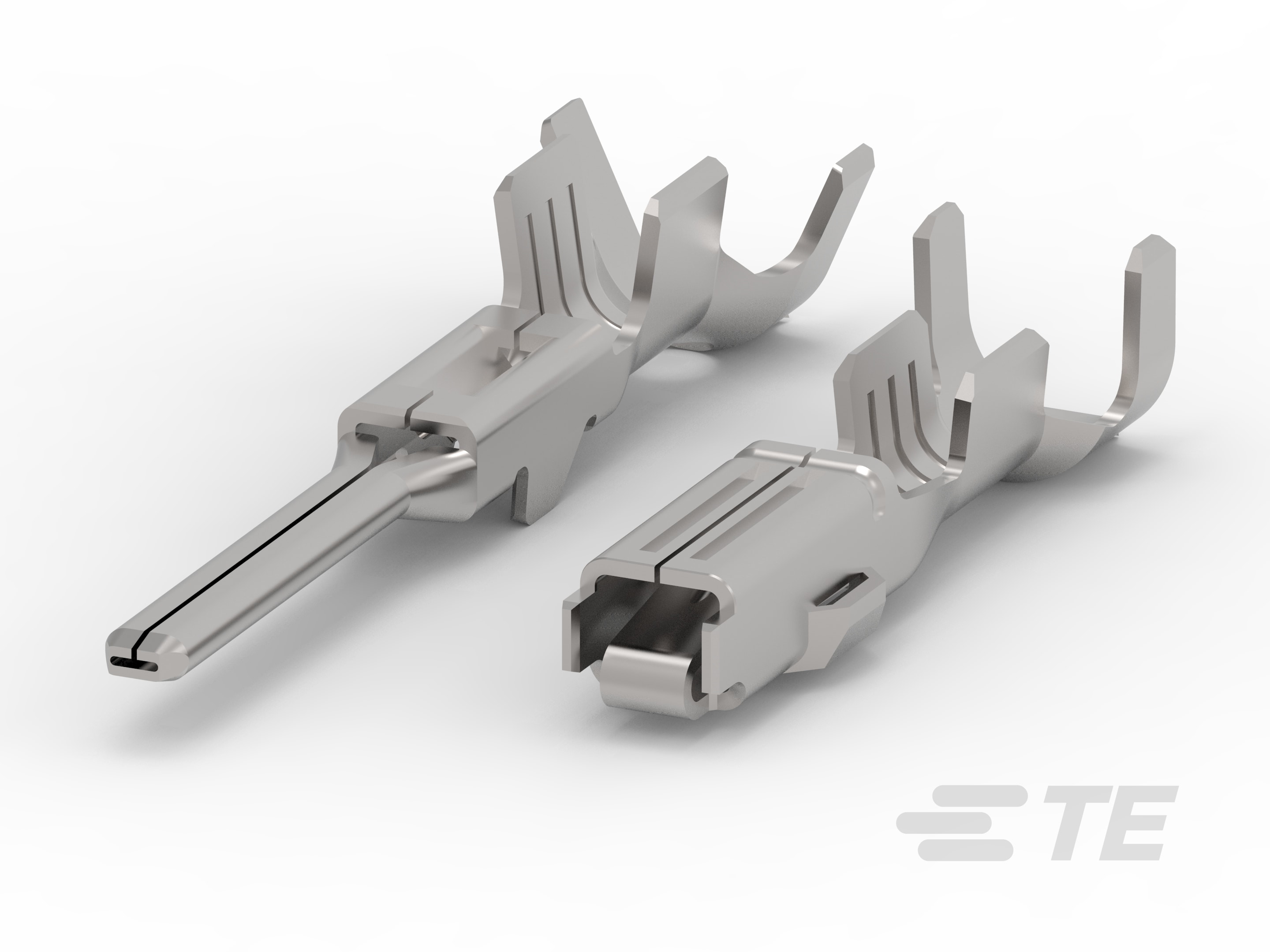

1.5/2.8 连接器系统，母端和公端

电子版数据手册|

产品特性

接触面电镀: 锡 (Sn)
产品端接到: 导线

产品	TE 产品编号	文档	端子类型	对接公端宽度	对接公端厚度	端子传导	线径	线径	可密封	端子密封类型	线径查找	线径查找	主要锁定特性	工作温度（最大值）	公端长度	工作温度范围
2.8MM RECP,SEAL,16AWG	1326032-4	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	2.8 mm	.8 mm	0 – 24 A（低功率）	16 AWG	1.25 mm²	是	单线密封 (SWS)	1.25 mm²	16 AWG	-	80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C, 125 °C	-	-40 – 125 °C
2.8MM RECP,SEAL,12AWG	1326032-6	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	2.8 mm	.8 mm	-	12 AWG	3 mm²	是	单线密封 (SWS)	3 mm²	12 AWG	-	80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C, 125 °C	-	-40 – 125 °C
2.8MM BLD,SEAL,16AWG	1326031-4	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	2.8 mm	.8 mm	0 – 24 A（低功率）	16 AWG	1.25 mm²	是	单线密封 (SWS)	1.25 mm²	16 AWG	-	80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C, 125 °C	-	-40 – 125 °C
2.8MM BLD,SEAL,12AWG	1-1326031-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	2.8 mm	.8 mm	-	12 AWG	3 mm²	是	单线密封 (SWS)	3 mm²	12 AWG	-	80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C, 125 °C	-	-40 – 125 °C
2.8MM RECP,SEAL,16AWG,REV REEL	1-1326032-0	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	2.8 mm	.8 mm	0 – 24 A（低功率）	16 AWG	1.25 mm²	是	单线密封 (SWS)	1.25 mm²	16 AWG	-	-	-	-
2.8MM RECP,UNSEAL,10-12AWG	1326030-4	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	2.8 mm	.8 mm	-	12 AWG	3 mm²	否	-	3 mm²	12 AWG	-	80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C, 125 °C	-	-40 – 125 °C
2.8MM BLADE, UNSEAL,18-20AWG	1326029-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	2.8 mm	.8 mm	0 – 24 A（低功率）	20 – 17 AWG	.5 – 1 mm²	否	-	.5 mm², .6 mm², .75 mm², 1 mm²	17 AWG, 18 AWG, 19 AWG, 20 AWG	无尖刃主体	80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C, 125 °C	-	-40 – 125 °C
2.8MM BLD,SEAL,22AWG	1326031-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	2.8 mm	.8 mm	0 – 24 A（低功率）	22 AWG	.35 mm²	是	单线密封 (SWS)	.35 mm²	22 AWG	-	-	-	-
2.8MM BLD,SEAL,20AWG	1326031-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	2.8 mm	.8 mm	0 – 24 A（低功率）	20 AWG	.5 mm²	是	单线密封 (SWS)	.5 mm²	20 AWG	-	80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C, 125 °C	-	-40 – 125 °C
2.8MM RECP,SEAL,18AWG,REV REEL	1326032-9	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	2.8 mm	.8 mm	0 – 24 A（低功率）	18 AWG	.82 mm²	是	单线密封 (SWS)	.75 mm²	18 AWG	-	-	-	-
2.8MM BLADE, UNSEAL,14-16AWG	1326029-3	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	2.8 mm	.8 mm	0 – 24 A（低功率）	16 – 14 AWG	1.25 – 2 mm²	否	-	1.25 mm², 1.5 mm², 2 mm²	14 AWG, 15 AWG, 16 AWG	无尖刃主体	80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C, 125 °C	-	-40 – 125 °C
2.8MM BLADE, UNSEAL,10-12AWG	1326029-4	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	2.8 mm	.8 mm	25 – 40 A（正常功率）	12 AWG	3.3 mm²	否	-	3 mm²	12 AWG	无尖刃主体	80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C, 125 °C	-	-40 – 125 °C
2.8MM RECP,UNSEAL,22AWG	1326030-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	2.8 mm	.8 mm	0 – 24 A（低功率）	22 AWG	.35 mm²	否	-	.35 mm²	22 AWG	-	80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C, 125 °C	-	-40 – 125 °C
2.8MM RECP,UNSEAL,22AWG,REVREE	1326030-5	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	2.8 mm	.8 mm	0 – 24 A（低功率）	22 AWG	.3 mm²	否	-	.3 mm²	22 AWG	-	80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C, 125 °C	-	-40 – 125 °C
2.8MM RECP,SEAL,20AWG	1326032-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	2.8 mm	.8 mm	0 – 24 A（低功率）	20 AWG	.5 mm²	是	单线密封 (SWS)	.5 mm²	20 AWG	-	80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C, 125 °C	-	-40 – 125 °C
2.8MM RECP,UNSEAL,14-16AWG	1326030-3	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	2.8 mm	.8 mm	0 – 24 A（低功率）	16 – 14 AWG	1.25 – 2 mm²	否	-	1.25 mm², 1.5 mm², 2 mm²	14 AWG, 15 AWG, 16 AWG	-	80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C, 125 °C	-	-40 – 125 °C
2.8MM BLD,SEAL,18AWG	1326031-3	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	2.8 mm	.8 mm	0 – 24 A（低功率）	18 AWG	.82 mm²	是	单线密封 (SWS)	.75 mm²	18 AWG	-	80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C, 125 °C	-	-40 – 125 °C
2.8MM RECP,SEAL,18AWG	1326032-3	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	2.8 mm	.8 mm	0 – 24 A（低功率）	18 AWG	.82 mm²	是	单线密封 (SWS)	.75 mm²	18 AWG	-	80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C, 125 °C	-	-40 – 125 °C
2.8MM RECP,UNSEAL,10-12AWG,REV	1326030-8	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	2.8 mm	.8 mm	-	12 AWG	3.3 mm²	否	-	3 mm²	12 AWG	-	80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C, 125 °C	-	-40 – 125 °C
2.8MM BLD,SEAL,14AWG,REV REEL	1-1326031-0	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	2.8 mm	.8 mm	0 – 24 A（低功率）	14 AWG	2 mm²	是	单线密封 (SWS)	2 mm²	14 AWG	-	80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C, 125 °C	-	-40 – 125 °C
2.8MM RECP,UNSEAL,14-16AWG,REV	1326030-7	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	2.8 mm	.8 mm	0 – 24 A（低功率）	16 – 14 AWG	1.25 – 2 mm²	否	-	1.25 mm², 1.5 mm², 2 mm²	14 AWG, 15 AWG, 16 AWG	-	80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C, 125 °C	-	-40 – 125 °C
2.8MM BLD,SEAL,14AWG	1326031-5	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	2.8 mm	.8 mm	0 – 24 A（低功率）	14 AWG	2 mm²	是	单线密封 (SWS)	2 mm²	14 AWG	-	80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C, 125 °C	-	-40 – 125 °C
2.8MM RECP,UNSEAL,18-20AWG	1326030-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	2.8 mm	.8 mm	0 – 24 A（低功率）	20 – 18 AWG	.5 – .8 mm²	否	-	.5 mm², .6 mm², .75 mm²	18 AWG, 19 AWG, 20 AWG	-	80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C, 125 °C	-	-40 – 125 °C
2.8MM RECP,SEAL,14AWG	1326032-5	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	2.8 mm	.8 mm	-	14 AWG	2 mm²	是	单线密封 (SWS)	2 mm²	14 AWG	-	80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C, 125 °C	-	-40 – 125 °C
2.8MM RECP,UNSEAL,18-20,REVREE	1326030-6	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	2.8 mm	.8 mm	0 – 24 A（低功率）	20 – 18 AWG	.5 – .9 mm²	否	-	.5 mm², .6 mm², .75 mm²	18 AWG, 19 AWG, 20 AWG	-	80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C, 125 °C	-	-40 – 125 °C
RECEPT,1.5MM,TIN 14-16AWG RD=1	638652-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	1.5 mm	.8 mm	-	16 – 14 AWG	1.3 – 2 mm²	否	-	1.25 mm², 1.5 mm², 2 mm²	14 AWG, 15 AWG, 16 AWG	无尖刃主体	80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C, 125 °C	-	-40 – 125 °C
2.8MM RECP,SEAL,22AWG	1326032-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	2.8 mm	.8 mm	0 – 24 A（低功率）	22 AWG	.35 mm²	是	单线密封 (SWS)	.35 mm²	22 AWG	-	-	-	-
2.8MM RECP,SEAL,14AWG,REV REEL	1-1326032-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	2.8 mm	.8 mm	-	14 AWG	2 mm²	是	单线密封 (SWS)	2 mm²	14 AWG	-	80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C, 125 °C	-	-40 – 125 °C
RECEPT,1.5MM,TIN 18-20AWG RD=1	638652-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	1.5 mm	.8 mm	0 – 24 A（低功率）	20 – 18 AWG	.5 – .75 mm²	否	-	.5 mm², .6 mm², .75 mm²	18 AWG, 19 AWG, 20 AWG	无尖刃主体	80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C, 125 °C	-	-40 – 125 °C
2.8MM RECEPTACLE, UNSEALED, DU	1-1326030-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	2.8 mm	.8 mm	0 – 24 A（低功率）	22 – 17 AWG	.35 – 1 mm²	否	-	.35 mm², .4 mm², .5 mm², .6 mm², .8 mm², 1 mm²	17 AWG, 18 AWG, 19 AWG, 20 AWG, 21 AWG, 22 AWG	-	-	-	-
2.8MM BLD,SEAL,12AWG, REV REEL	1-1326031-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	2.8 mm	.8 mm	0 – 24 A（低功率）	12 AWG	3.3 mm²	是	单线密封 (SWS)	3 mm²	12 AWG	-	-	-	-
2.8MM RECEPTACLE, SEALED	1-776546-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	2.8 mm	.8 mm	0 – 24 A（低功率）	14 AWG	2 mm²	否	-	2 mm²	14 AWG	无尖刃主体	-	-	-
2.8MM BLADE, UNSEALED,22AWG	1326029-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	2.8 mm	.8 mm	0 – 24 A（低功率）	22 AWG	.35 mm²	否	-	.35 mm²	22 AWG	无尖刃主体	80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C, 125 °C	-	-40 – 125 °C
2.8MM BLD,SEAL,20AWG,REVREEL	1326031-7	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	2.8 mm	.8 mm	0 – 24 A（低功率）	20 – 18 AWG	.5 – .75 mm²	是	单线密封 (SWS)	.5 mm², .6 mm², .75 mm²	18 AWG, 19 AWG, 20 AWG	-	-	-	-
2.8MM BLD,SEAL,18AWG,REVREEL	1326031-8	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	2.8 mm	.8 mm	0 – 24 A（低功率）	18 AWG	.82 mm²	是	单线密封 (SWS)	.75 mm²	18 AWG	-	-	-	-
2.8MM BLD,SEAL,16AWG,REVREEL	1326031-9	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	2.8 mm	.8 mm	0 – 24 A（低功率）	16 AWG	1.25 mm²	是	单线密封 (SWS)	1.25 mm²	16 AWG	-	-	-	-
2.8MM RECP,SEAL,20AWG,REV REEL	1326032-8	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	2.8 mm	.8 mm	0 – 24 A（低功率）	20 AWG	.5 mm²	是	单线密封 (SWS)	.5 mm²	20 AWG	-	-	-	-
.110 TAB TERMINAL , PLAIN	1599182-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	2.8 mm	.5 mm	0 – 24 A（低功率）	20 – 15 AWG	.5 – 1.5 mm²	否	-	1 mm², 1.25 mm², 1.5 mm²	15 AWG, 16 AWG, 17 AWG	锁定枪	-	20.5 mm	-
2.8MM RECEPTACLE, SEALED	776546-5	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	2.8 mm	.8 mm	0 – 24 A（低功率）	14 AWG	2 mm²	否	-	2 mm²	14 AWG	无尖刃主体	-	-	-

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

可密封 否, 是
主要锁定特性 无尖刃主体, 锁定枪
插座种类 180°

主体特性

端子密封类型 单线密封 (SWS)

接触件特性

压接类型 F 型压接
典型额定电流 (A) 8, 8.3, 10, 12, 16, 17, 25
导线端子端接区域电镀材料锡
端子制造 冲压成形
端子大小 1.5mm, 2.8mm
端子类型 公端, 母端
对接公端宽度 (mm) 1.5, 2.8
对接公端宽度 (in) .059, .11
对接公端厚度 (mm) .5, .8
对接公端厚度 (in) .019, .031
接触面电镀 锡 (Sn)

端接特性

线缆端接方法压接
产品端接到导线

尺寸

兼容的绝缘直径范围 (mm) 1.19 – 1.65, 1.2 – 2.3, 1.2 – 2.7, 1.2 – 3.3, 1.2 – 4.04, 1.4 – 1.85, 1.4 – 2.13, 1.4 – 2.14, 1.6 – 2.06, 1.88 – 2.34, 1.88 – 2.85, 1.9 – 2.4, 2.1 – 2.7, 2.34 – 2.69, 3.1 – 3.3, 3.1 – 4.04
兼容的绝缘直径范围 (in) .047 – .065, .047 – .091, .047 – .106, .047 – .13, .047 – .161, .05 – .084, .055 – .073, .055 – .084, .063 – .081, .074 – .092, .074 – .112, .075 – .094, .082 – .106, .092 – .106, .122 – .13, .122 – .159
线径 (AWG) 12, 14, 16, 16 – 14, 18, 20, 20 – 15, 20 – 17, 20 – 18, 22, 22 – 17
线径 (mm²) .3, .35, .35 – 1, .5, .5 – .75, .5 – .8, .5 – .9, .5 – 1, .5 – 1.5, .82, 1.25, 1.25 – 2, 1.3 – 2, 2, 3, 3.3
线径查找 (mm²) .3, .35, .4, .5, .6, .75, .8, 1, 1.25, 1.5, 2, 3
线径查找 (AWG) 12, 14, 15, 16, 17, 18, 19, 20, 21, 22
公端长度 20.5 mm [ .807 in ]

使用环境

绝缘选项 非绝缘
工作温度（最大值） (°C) 80, 85, 90, 100, 105, 110, 120, 125
工作温度（最大值） (°F) 176, 185, 194, 212, 221, 230, 248, 257
工作温度范围 -40 – 125 °C [ -40 – 257 °F ]

操作/应用

与电线基础材料兼容铜

行业标准

与机构/标准产品兼容 LV214, SAE/USCAR-2 / USCAR-21

包装特性

封装方法 Reel, 包装
封装数量 2000, 2250, 2300, 2500, 2600, 3000, 4500, 5000, 7000

其他

端子传导 0 – 24 A（低功率）, 25 – 40 A（正常功率）
客户首选端子 否, 是

参考编号

TE 内部编号 CAT-A11-T273

1.5/2.8 连接器系统，母端和公端

产品特性

接触面电镀: 锡 (Sn)

产品端接到: 导线

规格特性

产品类型特性

可密封 否, 是

主要锁定特性 无尖刃主体, 锁定枪

插座种类 180°

主体特性

端子密封类型 单线密封 (SWS)

接触件特性

压接类型 F 型压接

典型额定电流 (A) 8, 8.3, 10, 12, 16, 17, 25

导线端子端接区域电镀材料 锡

端子制造 冲压成形

端子大小 1.5mm, 2.8mm

端子类型 公端, 母端

对接公端宽度 (mm) 1.5, 2.8

对接公端宽度 (in) .059, .11

对接公端厚度 (mm) .5, .8

对接公端厚度 (in) .019, .031

接触面电镀 锡 (Sn)

端接特性

线缆端接方法 压接

产品端接到 导线

尺寸

兼容的绝缘直径范围 (mm) 1.19 – 1.65, 1.2 – 2.3, 1.2 – 2.7, 1.2 – 3.3, 1.2 – 4.04, 1.4 – 1.85, 1.4 – 2.13, 1.4 – 2.14, 1.6 – 2.06, 1.88 – 2.34, 1.88 – 2.85, 1.9 – 2.4, 2.1 – 2.7, 2.34 – 2.69, 3.1 – 3.3, 3.1 – 4.04

兼容的绝缘直径范围 (in) .047 – .065, .047 – .091, .047 – .106, .047 – .13, .047 – .161, .05 – .084, .055 – .073, .055 – .084, .063 – .081, .074 – .092, .074 – .112, .075 – .094, .082 – .106, .092 – .106, .122 – .13, .122 – .159

线径 (AWG) 12, 14, 16, 16 – 14, 18, 20, 20 – 15, 20 – 17, 20 – 18, 22, 22 – 17

线径 (mm²) .3, .35, .35 – 1, .5, .5 – .75, .5 – .8, .5 – .9, .5 – 1, .5 – 1.5, .82, 1.25, 1.25 – 2, 1.3 – 2, 2, 3, 3.3

线径查找 (mm²) .3, .35, .4, .5, .6, .75, .8, 1, 1.25, 1.5, 2, 3

线径查找 (AWG) 12, 14, 15, 16, 17, 18, 19, 20, 21, 22

公端长度 20.5 mm [ .807 in ]

使用环境

绝缘选项 非绝缘

工作温度（最大值） (°C) 80, 85, 90, 100, 105, 110, 120, 125

工作温度（最大值） (°F) 176, 185, 194, 212, 221, 230, 248, 257

工作温度范围 -40 – 125 °C [ -40 – 257 °F ]

操作/应用

与电线基础材料兼容 铜

行业标准

与机构/标准产品兼容 LV214, SAE/USCAR-2 / USCAR-21

包装特性

封装方法 Reel, 包装

封装数量 2000, 2250, 2300, 2500, 2600, 3000, 4500, 5000, 7000

其他

端子传导 0 – 24 A（低功率）, 25 – 40 A（正常功率）

客户首选端子 否, 是

参考编号

TE 内部编号 CAT-A11-T273
