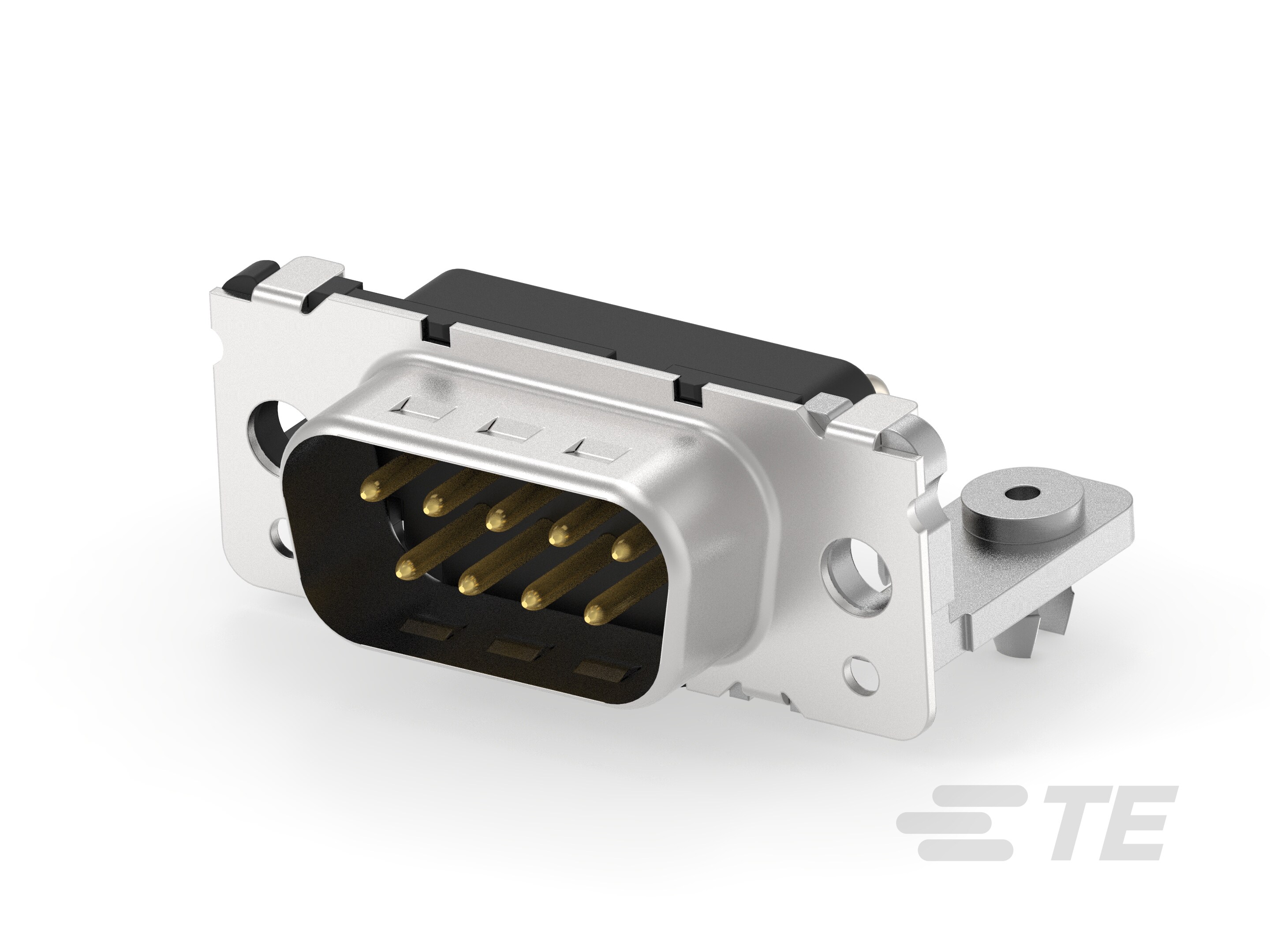

D-Sub 插头组件：欧式，直角，外壳尺寸 1，2.74mm

请查看产品文档或联系我们以了解最新的机构审批信息。

• 连接器和壳体类型  插头

• 连接器系统  缆到板

• 连接器壳体尺寸  1

• 连接器和端子端接到  印刷电路板

• 接地特定类型  接地凹痕, 接地汇流条

• 壳体材料配置  全部金属外壳

• 位数  9

• 行数  2

• PCB 安装方向  直角

• 主要产品颜色  灰色, 黑色

• 外壳电镀材料  锡

• 连接器外形  欧式风格

• 装配过程特性材料  黄铜

• 端子基材  磷青铜, 铜合金

• PCB 端子端接区域电镀材料  锡

• 端子底板材料  镍

• 端子接触部电镀材料  金

• 端子接合区域电镀材料厚度 (µin) 30

• 端子形状和构造  圆形, 圆形

• 端子额定电流（最大值） (A) 2.2

• PCB 端接方法  通孔 - 焊接

• 端接柱体和尾部长度  3.2 mm [ .126 in ]

• PCB 安装对准  带有

• 安装孔直径 (mm) 3, 3.1

• 安装孔直径 (in) .12

• PCB 安装固定  带有

• PCB 安装固定类型  安装孔, 板锁

• 接合固定  不带, 带有

• 接合固定类型  母端螺钉锁，4-40 UNC, 螺纹插针，4-40 UNC, 螺纹插针，4-40 UNC

• 连接器安装类型  板安装, 面板安装

• 装配过程特性电镀材料  锡

• 外壳材料  PBTP GF, 热塑塑料 PBTP

• 外壳材料  钢

• 中心线（间距）  2.74 mm [ .108 in ]

• PCB 厚度（建议） (mm) 1.57, 1.6

• PCB 厚度（建议） (in) .062, .063

• 行间距  2.84 mm [ .112 in ]

• 工作温度范围  -55 – 125 °C [ -67 – 257 °F ]

• 电路应用  Signal

• 耐用性等级 (Cycles) 250

• UL 阻燃性等级  UL 94V-0

• 与已批准的标准产品兼容  DIN 41652

• 封装方法  Box, Tray

• 封装数量  32, 100
