请查看产品文档或联系我们以了解最新的机构审批信息。

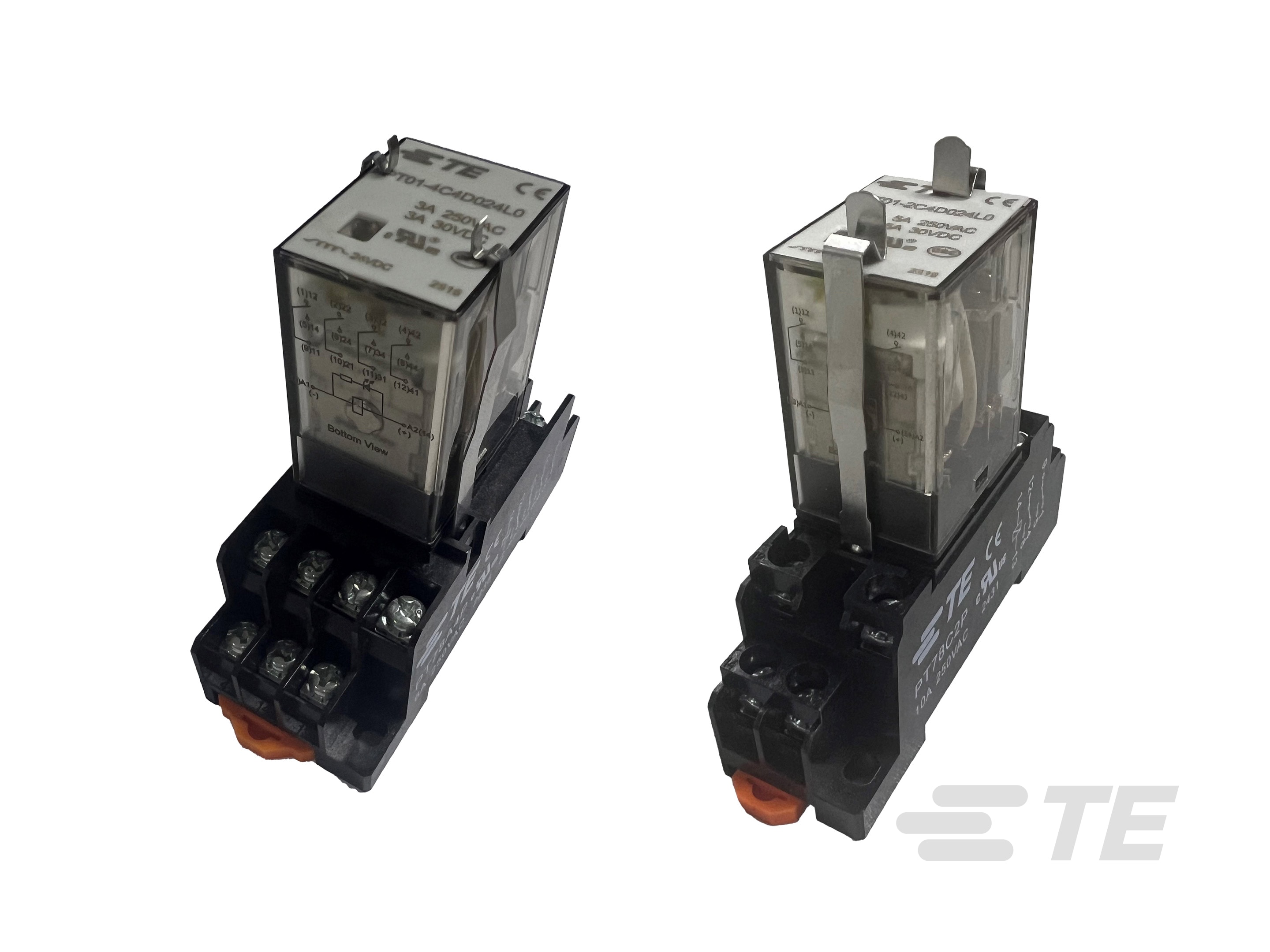

结构特性
-
线圈特性
线圈极性保护二极管
-
端子极数
2 | 4
-
端子排列方式
2 Form C DPDT-CO | 4 Form C 4PDT-CO
电气特征
-
端子极限断开电流 (A)
3 | 5
-
端子极限连续电流 (A)
3 | 5
-
绝缘初始电阻 (MΩ)
1000
-
端子开关电压(最大值) (VAC)
250
-
端子开关电压(最大值) (VDC)
30
-
线圈功率额定值(交流) (VA)
1 | 1.3 | 1.5 | 1.6
-
相邻端子间绝缘初始电介质 (Vrms)
1500 | 2000
-
输入电压 (VDC)
6 | 12 | 24 | 48 | 110 | 220
-
输入电压 (VAC)
24 | 100 | 115 | 200 | 230 | 380
-
端子开关负载(最小值)
1000mA @ 5VDC
-
打开端子间绝缘初始电介质 (Vrms)
1000
-
端子极限关合电流 (A)
3 | 5
-
触点额定电流 (A)
3 | 5
-
线圈电压额定值 (VAC)
24 | 100 | 115 | 200 | 230
-
线圈电压额定值 (VDC)
6 | 12 | 24 | 48 | 110 | 220
-
端子电压额定值 (VAC)
250
-
端子电压额定值 (VDC)
30
-
线圈功率额定值(直流) (W)
.8 | .9 | 1.1
-
端子和线圈间绝缘初始电介质 (Vrms)
2000
主体特性
-
主要产品颜色
透明
-
产品重量 (g)
31 | 32.7
-
产品重量 (oz)
1.09 | 1.15
-
外壳类型
防尘
端接特性
-
干线端接和连接类型
插座插针
-
线圈端接和连接类型
插座插针
尺寸
-
产品高度
36.5 mm [ 1.44 in ]
-
端子和线圈间绝缘漏电
4 mm [ .157 in ]
-
产品长度
28 mm [ 1.102 in ]
-
产品宽度
21.5 mm [ .846 in ]
-
端子和线圈间绝缘间隙
3 mm [ .118 in ]
使用环境
-
工组温度范围
-40 – 70 °C [ -40 – 158 °F ]
-
环境保护类别
RTI
-
环境温度(最大值)
70 °C [ 158 °F ]
操作/应用
-
抗冲击能力
100G's, 6ms
-
指示器类型
LED
-
线圈励磁系统
非极化,单稳
-
电流类型
交流和直流
其他
-
继电器注释
常规端子布置
-
线圈功率额定值类 (W)
>.6 – ≤1 | >1 – ≤1.5
-
线圈功率额定值类 (VA)
>1.1 – ≤1.8 | ≤1.1
-
端子电流类 (A)
>2 – ≤5
-
高度类(机械)
>33 – ≤45 mm [ >1.299 – ≤1.772 in ]
-
长度类(机械)
>22 – ≤33 mm [ >.866 – ≤1.299 in ]
-
宽度类(机械)
>16 – ≤22 mm [ >.63 – ≤.866 in ]
