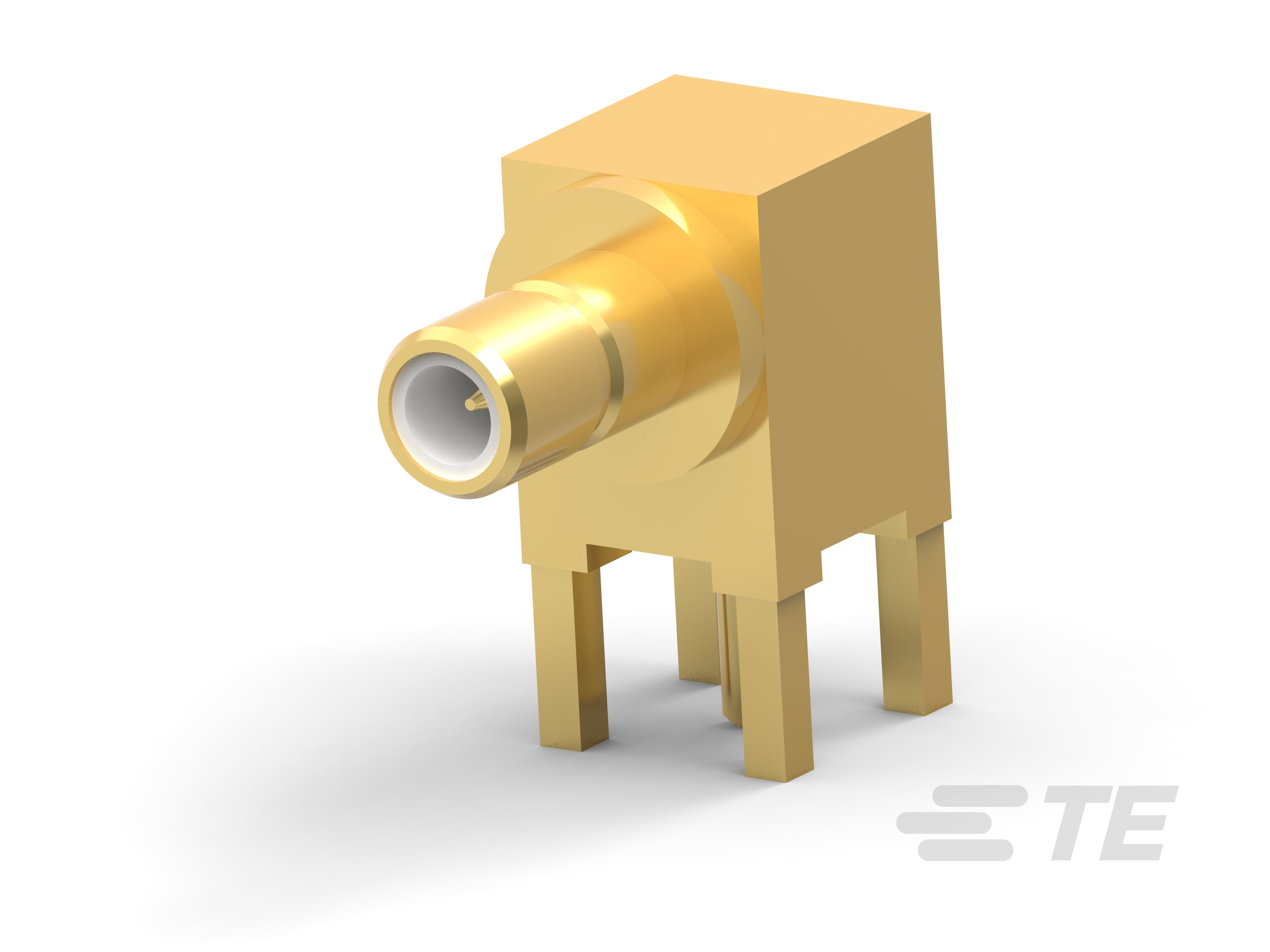

SMB Connector: Jack, Right-Angle Mount, Mated Outer Dia. 4.75mm

请查看产品文档或联系我们以了解最新的机构审批信息。

• 连接器产品类型  连接器组件

• 连接器形状  圆形 | 矩形

• 射频接口  SMB

• 射频连接器种类  插座

• 连接器系统  缆到板

• 可密封  否

• 连接器和端子端接到  印刷电路板

• PCB 安装方向  直角

• 位数  1

• 同轴端子数  1

• 阻抗 (Ω) 50 | 75

• 主体底板材料  镍

• 主体材料  锌合金 | 黄铜

• 主体电镀材料  无电镀镍 | 金 | 锡 | 镀金 | 镍

• 射频连接器中心端子电镀厚度 (µin) 30 | 50 | 65

• 射频连接器中心端子底板材料  镍

• 射频连接器中心端子电镀材料  金 (Au)

• 射频连接器中心端子材料  铍铜合金 | 黄铜

• PCB 端接方法  通孔 - 焊接

• 端接柱体和尾部长度 (mm) 2.79 | 3.94 | 4.45

• 端接柱体和尾部长度 (in) .109 | .155 | .175

• 射频连接器耦合机制  卡扣固定 | 快速连接/断开 | 推入式 | 搭锁式

• 连接器安装类型  板安装 | 面板安装

• 射频端子吸附方法  机械

• 制动器  不带 | 带有

• PCB 的外形高度 (mm) 6.99 | 7.04 | 7.67 | 8.51 | 8.71 | 9.06 | 9.78

• PCB 的外形高度 (in) .275 | .277 | .302 | .335 | .343 | .356 | .385

• 射频连接器插接外直径（近似值）  4.75 mm [ .187 in ]

• 工组温度范围  -65 – 165 °C [ -85 – 329 °F ]

• 工作频率 (GHz) 4

• 封装方法  Bag | Box | Carton | 包装

• 其他特性  插针保护 | 无焊 | 板支座

• 锁紧垫圈材料  磷青铜

• 等级  军用类型 | 商业 | 消费类

• 电介质材料  PTFE | TFE | 含氟聚合物 | 聚丙烯
