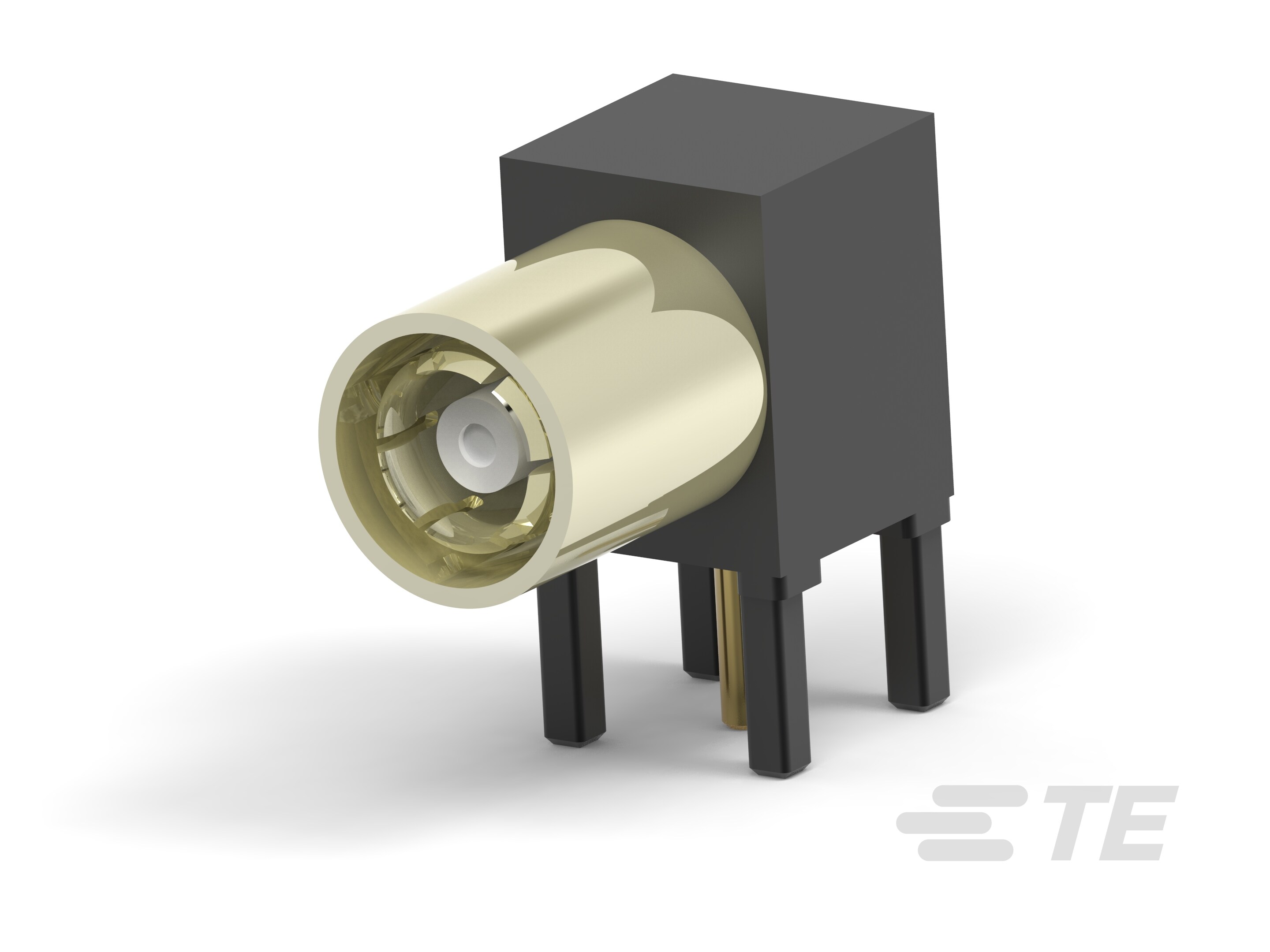

SMB Connector: Plug, Right-Angle Mount, Mated Outer Dia. 4.75mm

请查看产品文档或联系我们以了解最新的机构审批信息。

• 连接器产品类型  连接器组件

• 连接器形状  矩形

• 射频接口  SMB

• 射频连接器种类  插头

• 连接器系统  缆到板

• 可密封  否

• 连接器和端子端接到  印刷电路板

• PCB 安装方向  直角

• 位数  1

• 同轴端子数  1

• 阻抗 (Ω) 50

• 主体材料  锌合金, 黄铜

• 主体电镀材料  无电镀镍, 镍

• 射频连接器中心端子底板材料  镍

• 射频连接器中心端子电镀材料  金 (Au)

• 射频连接器中心端子材料  铍铜合金, 黄铜

• PCB 端接方法  通孔 - 焊接

• 端接柱体和尾部长度 (mm) 3.3, 3.94

• 端接柱体和尾部长度 (in) .13, .155

• 射频连接器耦合机制  推入式

• 连接器安装类型  板安装, 面板安装

• 射频端子吸附方法  搭锁式, 机械

• 制动器  带有

• PCB 的外形高度 (mm) 6.35, 8.71

• PCB 的外形高度 (in) .25, .343

• 射频连接器插接外直径（近似值）  4.75 mm [ .187 in ]

• 工作频率 (GHz) 4

• 封装方法  Carton

• 其他特性  板支座

• 等级  冲模压铸, 消费类

• 电介质材料  PTFE
