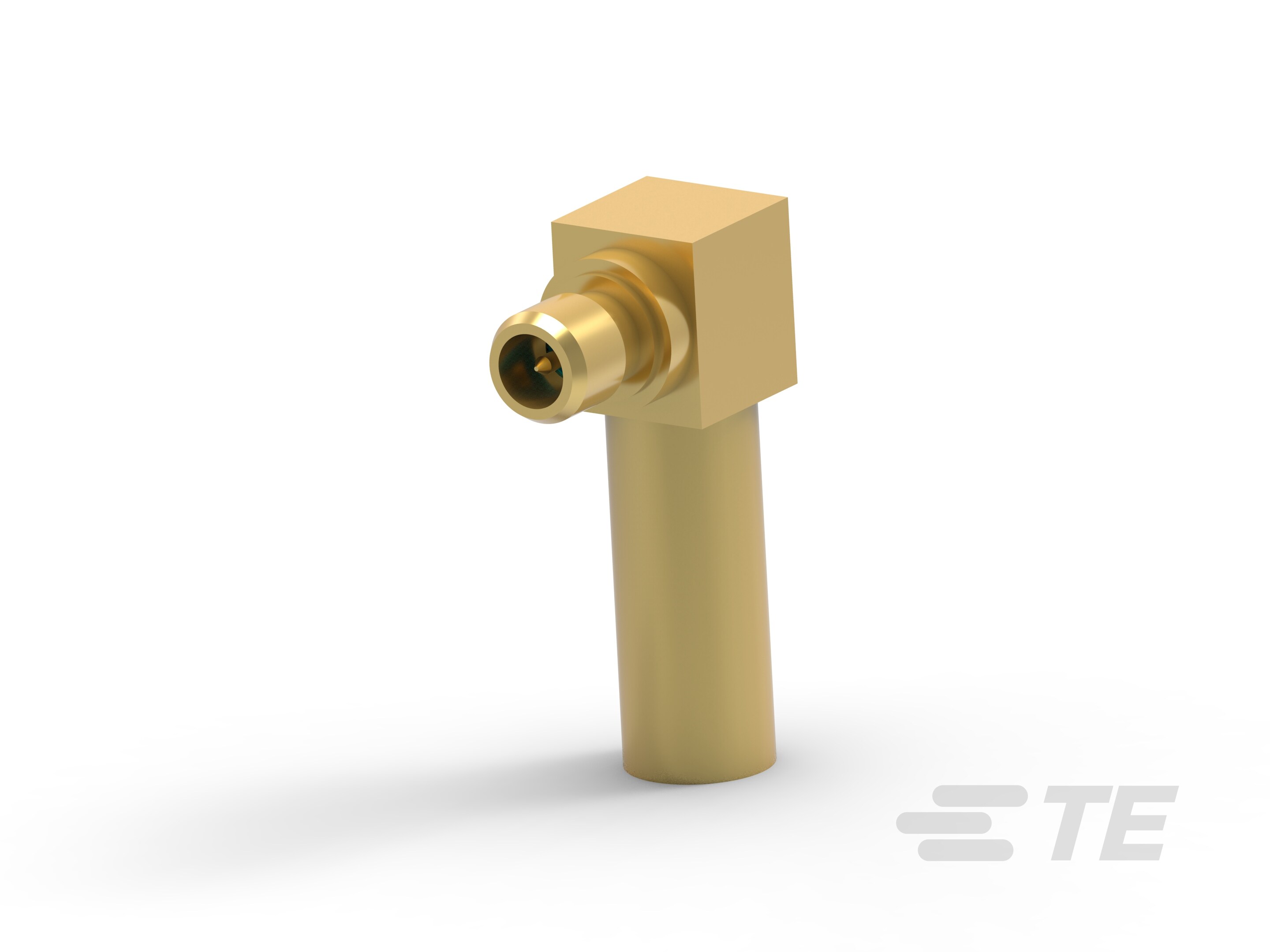

MMCX Plug Connector

请查看产品文档或联系我们以了解最新的机构审批信息。

• 连接器形状  圆形

• 射频接口  MMCX

• 射频连接器种类  插头

• 与射频电缆类型兼容  RD 316, RG 178, RG 196, RG 316, RG 316/U, RG 405

• 连接器系统  缆到板, 缆到缆

• 可密封  否

• 连接器和端子端接到  印刷电路板, 电线和电缆

• PCB 安装方向  垂直

• 位数  1

• 同轴端子数  1

• 阻抗 (Ω) 50

• 主体底板材料  镍

• 电缆连接器方向  直式, 直角

• 主体材料  黄铜, 黄铜/铍铜合金

• 主体材料表面涂层  电镀

• 主体电镀材料  金

• 射频连接器中心端子底板材料  镍

• 射频连接器中心端子电镀材料  金 (Au)

• 射频连接器中心端子材料  铍铜合金, 黄铜

• PCB 端接方法  表面贴装, 通孔 - 焊接

• 端接柱体和尾部长度 (mm) 3, 3.02

• 端接柱体和尾部长度 (in) .118, .119

• 线缆端接方法  压接

• 射频连接器耦合机制  推入式, 搭锁式, 滑动式

• 连接器安装类型  板安装, 电缆安装（自由悬挂）, 面板安装

• 射频端子吸附方法  机械

• 制动器  不带

• PCB 的外形高度 (mm) 4.5, 7.2

• PCB 的外形高度 (in) .177, .283

• 射频连接器插接外直径（近似值） (mm) 2.7, 3.3, 3.4, 3.45, 3.8

• 射频连接器插接外直径（近似值） (in) .106, .129, .136, .149

• 工组温度范围 (°C) -65 – 165, -55 – 155

• 工组温度范围 (°F) -85 – 329, -67 – 311

• 电路应用  Signal

• 工作频率 (GHz) 0 – 6, 6

• 封装数量  100

• 封装方法  Bag, 包装

• 电介质材料  PTFE
