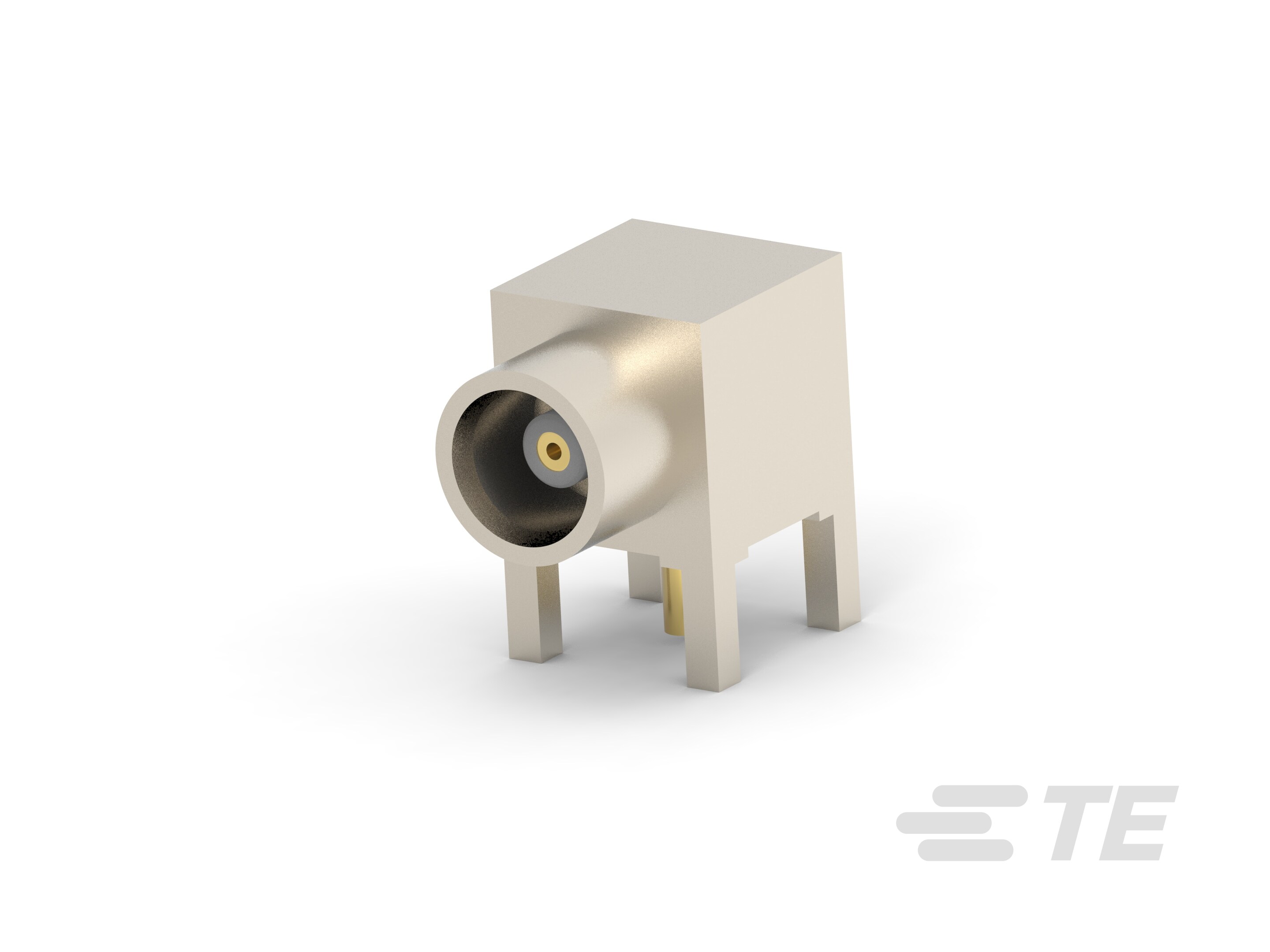

MCX Jack Connector: Right-Angle, 50 Ohm

请查看产品文档或联系我们以了解最新的机构审批信息。

• 射频连接器中心端子电镀厚度 (µin) 1397

• 射频连接器中心端子电镀材料  金

• 射频连接器中心端子材料  铍铜合金

• 射频连接器端子配置  吸附端子

• 射频连接器中心端子底板材料  铜, 镍

• 射频接口  MCX

• 射频连接器种类  插座

• 连接器系统  缆到板

• 可密封  否

• 连接器和端子端接到  印刷电路板

• 连接器形状  矩形, 圆形

• 射频连接器插接外直径（近似值） (mm) 4.83, 3.48

• 射频连接器插接外直径（近似值） (in) .137, .19

• PCB 的外形高度  5.99 mm [ .236 in ]

• 产品长度 (mm) 8.92, 9.5, 6.5

• 产品长度 (in) .256, .351, .374

• 阻抗 (Ω) 50, 75

• 射频连接器耦合机制  推入式, 搭锁式

• 连接器安装类型  板安装, 面板安装

• 射频端子吸附方法  机械

• 制动器  不带

• PCB 安装固定  不带

• 工作频率 (GHz) 6, 4

• 位数  1

• 同轴端子数  1

• PCB 安装方向  直角

• 工组温度范围  -65 – 165 °C [ -85 – 329 °F ]

• 主体材料  黄铜

• 主体材料表面涂层  电镀

• 主体电镀材料  金, 镍, 锡

• 电介质材料  TFE 碳氟化合物

• 欧盟 RoHS 符合性  符合豁免要求

• 欧盟 ELV 符合性  符合豁免要求

• 封装方法  Tray, 包装, Carton

• 封装数量  200

• PCB 端接方法  通孔 - 焊接, 表面贴装

• 端接柱体和尾部长度 (mm) 2.92, 4, .5, 1.73

• 端接柱体和尾部长度 (in) .115, .068, .019, .157
