规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

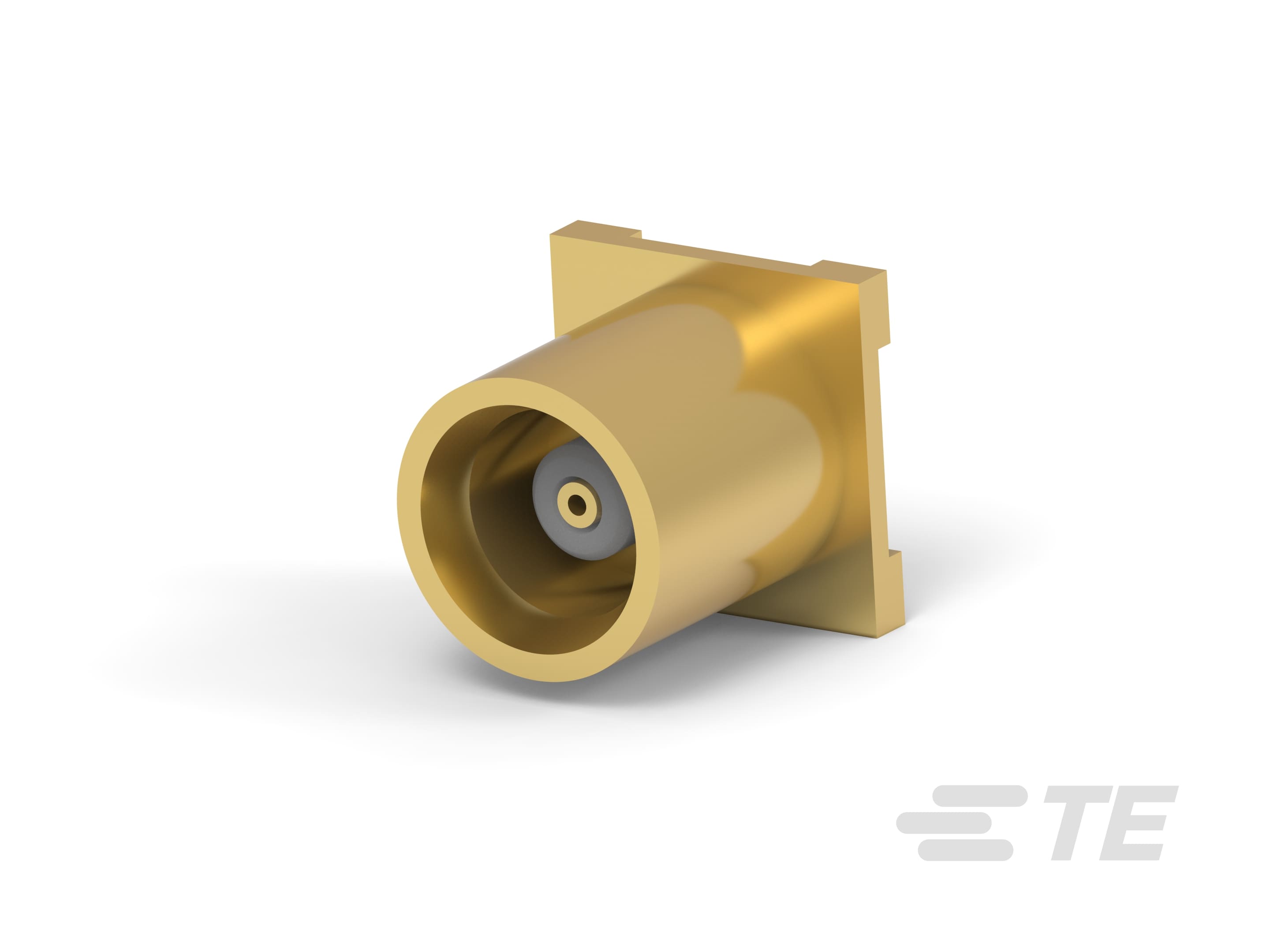

  • 连接器形状  矩形

  • 射频接口  MCX

  • 射频连接器种类  插座

  • 连接器系统  缆到板

  • 可密封 

  • 连接器和端子端接到  印刷电路板

结构特性

  • PCB 安装方向  垂直

  • 位数  1

  • 同轴端子数  1

电气特征

  • 阻抗 (Ω) 50

主体特性

  • 主体材料  铜锌

  • 主体电镀材料 

  • 主体底板材料 

接触件特性

  • 射频连接器中心端子电镀材料 

  • 射频连接器中心端子材料  铍铜合金, 铜锌

  • 射频连接器中心端子电镀厚度 (µin) 1300, 150

  • 射频连接器中心端子底板材料 

端接特性

  • PCB 端接方法  表面贴装, 通孔 - 焊接

  • 端接柱体和尾部长度 (mm) .2, 2.55, 2.95, 4.05

  • 端接柱体和尾部长度 (in) .007, .1, .116, .159

机械附件

  • PCB 安装固定  不带, 带有

  • 射频连接器耦合机制  搭锁式

  • 连接器安装类型  板安装

  • 射频端子吸附方法  机械

  • 制动器  不带

尺寸

  • 产品长度 (mm) 8.5, 9, 10

  • 产品长度 (in) .335, .356, .394

  • PCB 的外形高度 (mm) 6, 8.5, 10

  • PCB 的外形高度 (in) .236, .335, .393

  • 射频连接器插接外直径(近似值) (mm) 4.85, 5

  • 射频连接器插接外直径(近似值) (in) .19

使用环境

  • 工作温度范围 (°C) -65 – 125, -65 – 165

  • 工作温度范围 (°F) -85 – 257, -85 – 329

操作/应用

  • 工作频率 (GHz) 6

包装特性

  • 封装数量  1, 100

  • 封装方法  Bag, Box, Reel

其他

  • 电介质材料  PTFE

参考编号

  • TE 内部编号 CAT-884-MCXM50
