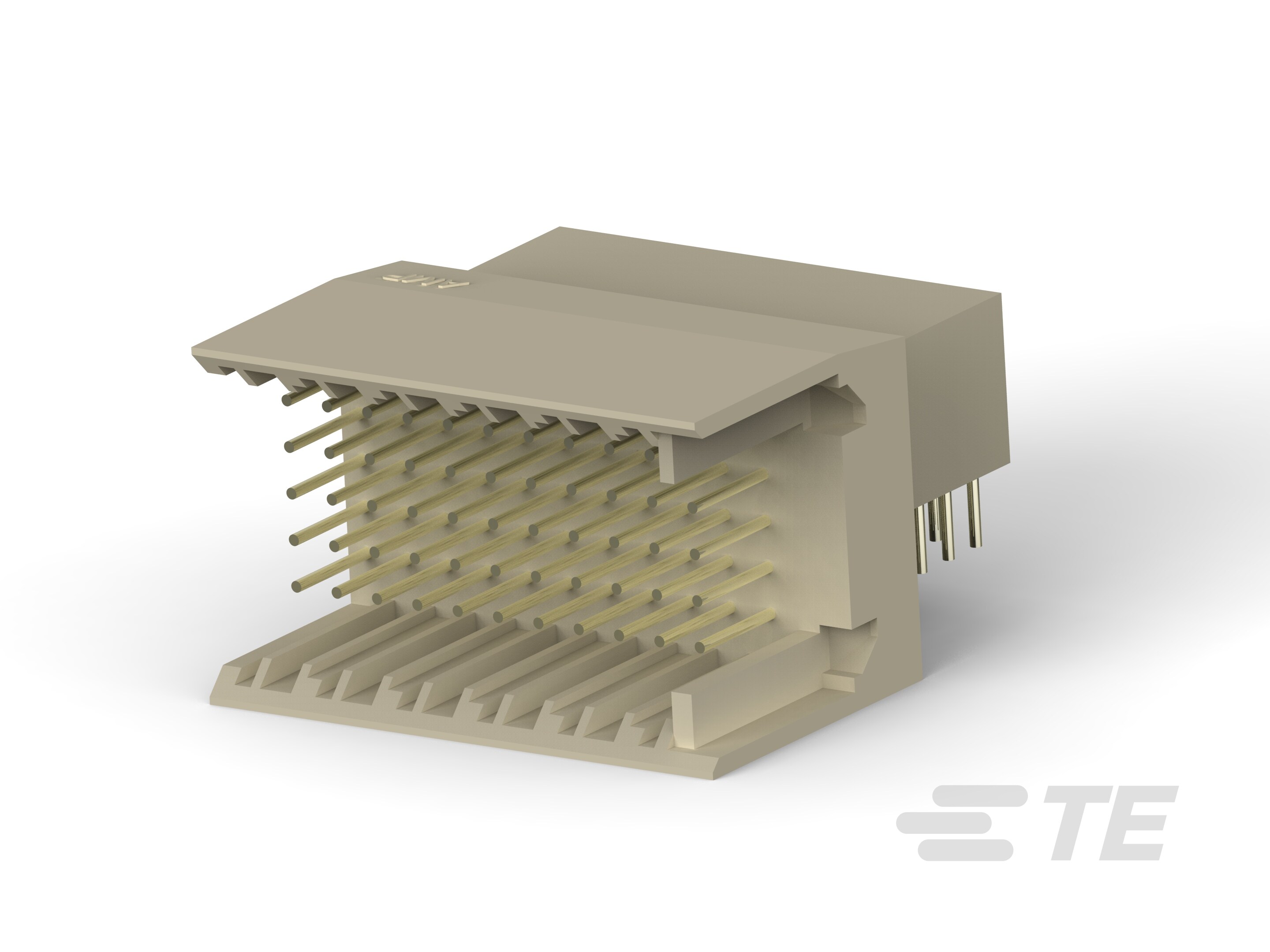

硬公制背板公连接器：直角，共面，2mm

请查看产品文档或联系我们以了解最新的机构审批信息。

• 背板接口类型  2mm HM

• 连接器系统  板对板

• 连接器和端子端接到  印刷电路板

• PCB 连接器类型  PCB 安装接头

• 可密封  否

• 装载行  A | A,B,C,D,E | B | C | D | E | 满载

• 信号位置数量  110 | 114 | 125

• 插拔配置  先通/后断

• 列数  5 | 6 | 11 | 19 | 22 | 25

• 行数  5 | 11

• 背板架构  夹层

• 位数  55 | 95 | 110 | 125

• PCB 安装方向  直角

• 串扰版本  标准 | 缩减

• 数据速率 (Gb/s) ≤1

• 主要产品颜色  灰色

• 端子底板材料  镍

• 端子类型  插针

• 穿通柱体长度 (mm) 3.3 | 3.7 | 3.8 | 6.7

• CompactPCI 名称  无

• 端子基材  磷青铜 | 铜

• PCB 端子端接区域电镀材料  锡 | 锡铅

• 端子接触部长度 (mm) 3.3 | 3.8 | 5.2 | 6.7 | 8.2

• 端子接触部电镀材料  金 (Au) | 钯镍打底镀金 | 锡铅

• 端子接合区域电镀材料厚度 (µm) .5 | .76 | .8 | 1.27

• 端子接合区域电镀材料厚度 (µin) 20 | 30 | 31.5 | 50

• 端子额定电流（最大值） (A) .7 | 1.5

• PCB 端接方法  通孔 - 免焊连接

• 正面接合级别  第 1 级 | 第 2 级

• 接合对准类型  多功能中心 | 引导凸耳

• 连接器安装类型  板安装

• 外壳材料  聚酯 GF

• 中心线（间距）  2 mm [ .078 in ]

• 背板模块长度 (mm) 24.9 | 25 | 37.88 | 38 | 43.9 | 44 | 49.9 | 50

• 工组温度范围 (°C) -65 – 105 | -55 – 125

• 工组温度范围 (°F) -85 – 221 | -67 – 257

• 屏蔽  否 | 是

• 电路应用  Signal | 电源和信号

• UL 阻燃性等级  UL 94V-0

• 封装数量  10 | 11 | 12 | 14 | 22

• 封装方法  Box | Tray | Tube
