请查看产品文档或联系我们以了解最新的机构审批信息。

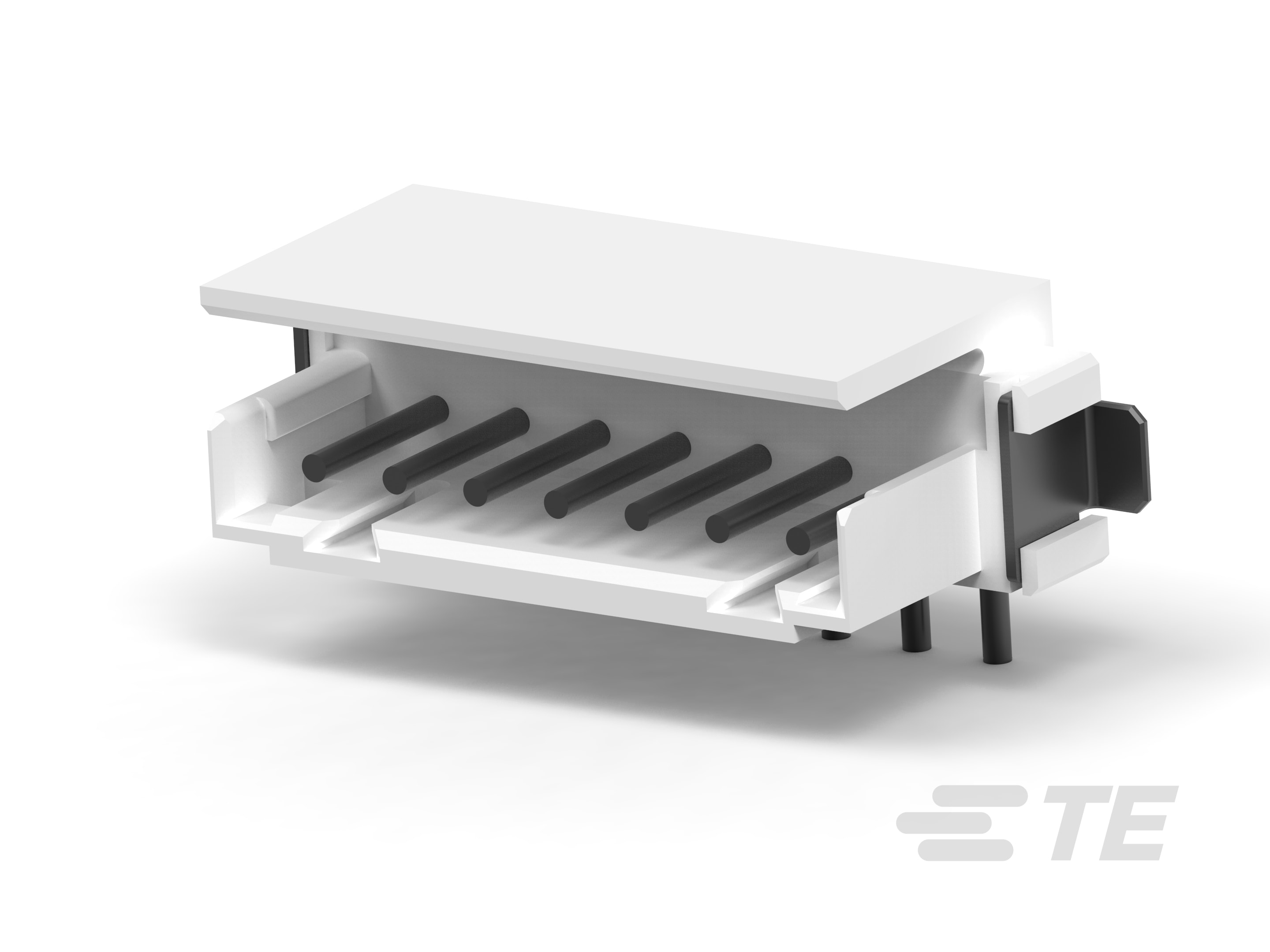

产品类型特性
-
PCB 连接器类型
PCB 安装接头
-
连接器系统
线到板
-
接头类型
部分带罩
-
可密封
否
-
连接器和端子端接到
印刷电路板
-
连接器产品类型
连接器组件
结构特性
-
列数
9
-
装载位置数量
9
-
PCB 安装方向
垂直
-
位数
2, 3, 4, 5, 6, 7, 8, 9
-
行数
1
电气特征
-
工作电压 (VDC)
125
-
工作电压 (VAC)
125
接触件特性
-
端子布局
直插式
-
端子接触部长度
4.5 mm [ .177 in ]
-
PCB 端子端接区域电镀材料厚度
1 – 2 µm [ 39.37 – 78.73 µin ]
-
端子接触部电镀材料表面涂层
亮光, 哑光
-
端子形状和构造
圆形, 正方形
-
端子基材
黄铜
-
端子接合区域电镀材料厚度 (µm)
1 – 2
-
端子接合区域电镀材料厚度 (µin)
39.37 – 78.73, 39.37 – 78.74
-
PCB 端子端接区域电镀材料
锡
-
接合插针直径
.6 mm [ .024 in ]
-
端子接触部电镀材料
锡 (Sn)
-
端子类型
插针
-
端子额定电流(最大值) (A)
3, 4
端接特性
-
端接柱体和尾部直径
.6 mm [ .024 in ]
-
PCB 端接方法
表面贴装
机械附件
-
PCB 安装固定类型
板锁, 焊钉
-
接合固定
不带
-
面板安装特性
带有
-
接合对准类型
极化
-
PCB 安装固定
带有
-
PCB 安装对准
不带, 带有
-
连接器安装类型
板安装
-
接合对准
带有
壳体特性
-
外壳材料
6T PA GF
-
中心线(间距) (mm)
2
-
中心线(间距) (in)
.078, .079
尺寸
-
PCB 厚度(建议) (mm)
.8
-
PCB 厚度(建议) (in)
.031, .031 – .063
-
连接器长度 (mm)
5.8, 6, 7.8, 8, 9.8, 10, 11.8, 12, 13.8, 14, 15.8, 16, 17.8, 18, 19.8, 20
-
连接器长度 (in)
.228, .236, .307, .314, .386, .393, .465, .472, .543, .551, .622, .63, .701, .709, .779, .78, .787
-
连接器宽度
5.8 mm [ .228 in ]
-
连接器高度
7.8 mm [ .307 in ]
使用环境
-
工组温度范围
-40 – 105 °C [ -40 – 221 °F ]
行业标准
-
与已批准的标准产品兼容
CSA LR7189, UL E28476
-
与机构/标准产品兼容
CSA, UL
-
UL 阻燃性等级
UL 94V-0
包装特性
-
封装数量
700, 3500
-
封装方法
Box, 胶带
参考编号
-
TE 内部编号
CAT-3984552-BHTHVS
