规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

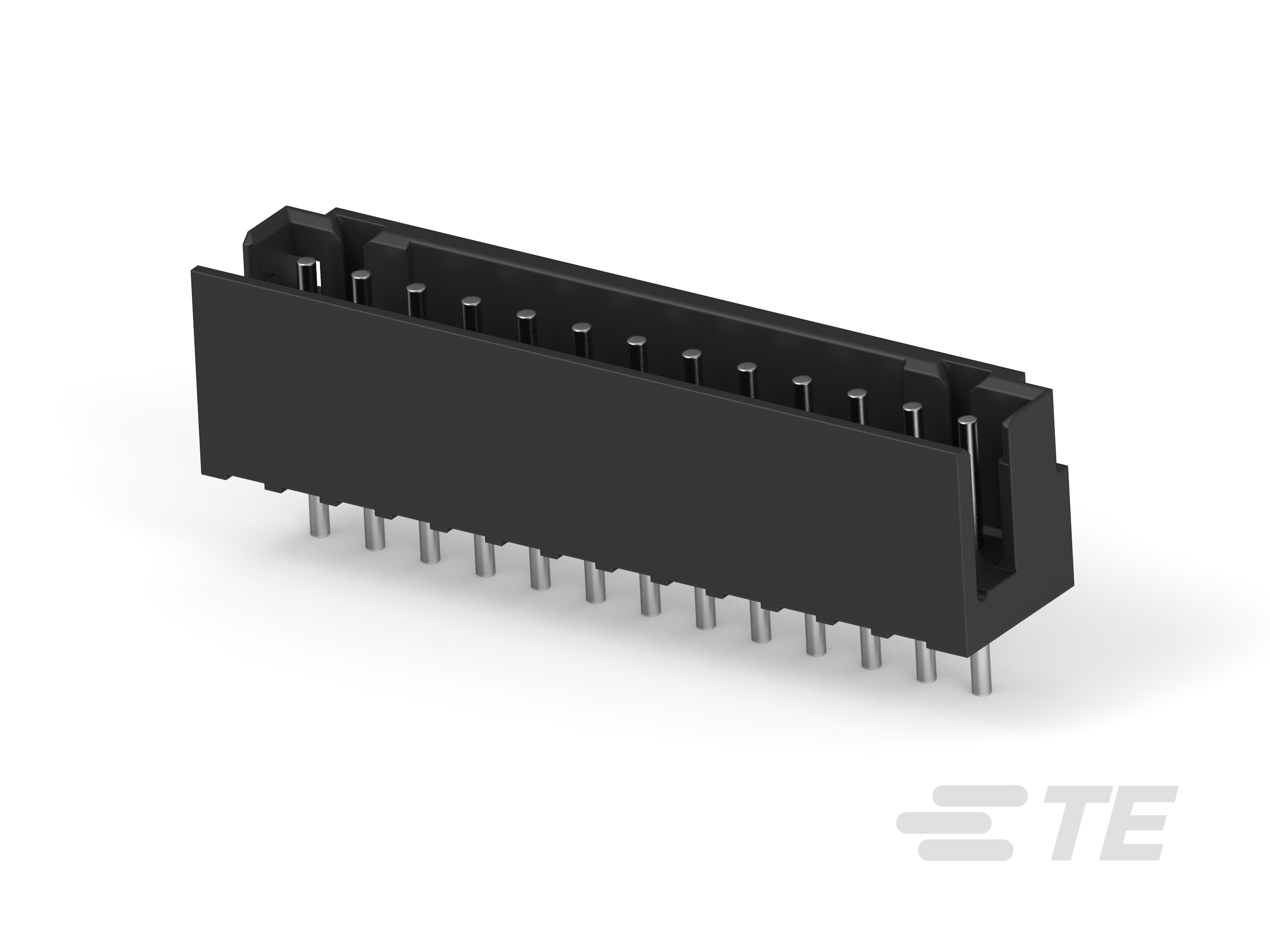

产品类型特性

  • PCB 连接器类型  PCB 安装接头

  • 连接器系统  线到板

  • 接头类型  部分带罩

  • 可密封 

  • 连接器和端子端接到  印刷电路板

  • 连接器产品类型  连接器组件

结构特性

  • 列数  13

  • 装载位置数量  13

  • 连接器端子负载状态  满载

  • PCB 安装方向  垂直

  • 位数  2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15

  • 行数  1

电气特征

  • 工作电压 (VDC) 125

  • 工作电压 (VAC) 125

主体特性

  • 主要产品颜色  土黄色, 蓝色, 黄色, 黑色

接触件特性

  • 端子接触部长度 (mm) 4.2, 4.5

  • 端子接触部长度 (in) .165, .177

  • PCB 端子端接区域电镀材料厚度 (µm) 1, 1 – 2

  • PCB 端子端接区域电镀材料厚度 (µin) 39.37, 39.37 – 78.73

  • 端子基材  黄铜

  • 端子接合区域电镀材料厚度 (µm) 1, 1 – 2

  • 端子接合区域电镀材料厚度 (µin) 39.37, 39.37 – 78.73

  • PCB 端子端接区域电镀材料 

  • 端子底板材料 

  • 端子布局  直插式

  • 端子接触部电镀材料表面涂层  亮光, 哑光

  • 端子形状和构造  圆形

  • 接合插针直径  .6 mm [ .024 in ]

  • 端子接触部电镀材料  锡 (Sn)

  • 端子类型  插针

  • 端子额定电流(最大值) (A) 3, 4

端接特性

  • 端接柱体和尾部长度  3.2 mm [ .126 in ]

  • 端接柱体和尾部直径  .6 mm [ .024 in ]

  • PCB 端接方法  通孔 - 焊接

机械附件

  • PCB 安装固定类型  弯脚, 板锁

  • 接合固定  不带

  • 面板安装特性  带有

  • PCB 安装对准类型  定位柱, 弯脚

  • 接合对准类型  极化

  • 接合固定类型  制动器窗口, 极性定位锁定

  • PCB 安装固定  带有

  • PCB 安装对准  不带, 带有

  • 连接器安装类型  板安装

  • 接合对准  带有

壳体特性

  • 外壳材料  尼龙 66

  • 中心线(间距) (mm) 2

  • 中心线(间距) (in) .078, .079

尺寸

  • PCB 厚度(建议) (mm) .8, 1.6

  • PCB 厚度(建议) (in) .063, .031 – .063

  • 连接器长度 (mm) 5.8, 7.8, 9.8, 11.8, 13.8, 15.8, 17.8, 19.8, 21.8, 23.8, 25.8, 27.8, 29.8, 31.8

  • 连接器长度 (in) .228, .307, .386, .465, .543, .622, .701, .78, .858, .937, 1.016, 1.094, 1.095, 1.173, 1.252

  • 连接器高度 (mm) 6.8

  • 连接器高度 (in) .267, .268

  • 连接器宽度 (mm) 3.6, 5.8

  • 连接器宽度 (in) .141, .228

使用环境

  • 工组温度范围  -40 – 105 °C [ -40 – 221 °F ]

操作/应用

  • 装配工艺特点  拾放盖

  • 电路应用  电源和信号

行业标准

  • 与已批准的标准产品兼容  CSA LR7189, UL E28476

  • 与机构/标准产品兼容  CSA, UL

  • UL 阻燃性等级  UL 94V-0

包装特性

  • 封装数量  20, 200, 500, 1000

  • 封装方法  Bag, Box, Tube

参考编号

  • TE 内部编号 CAT-3983178-PHBXVD
