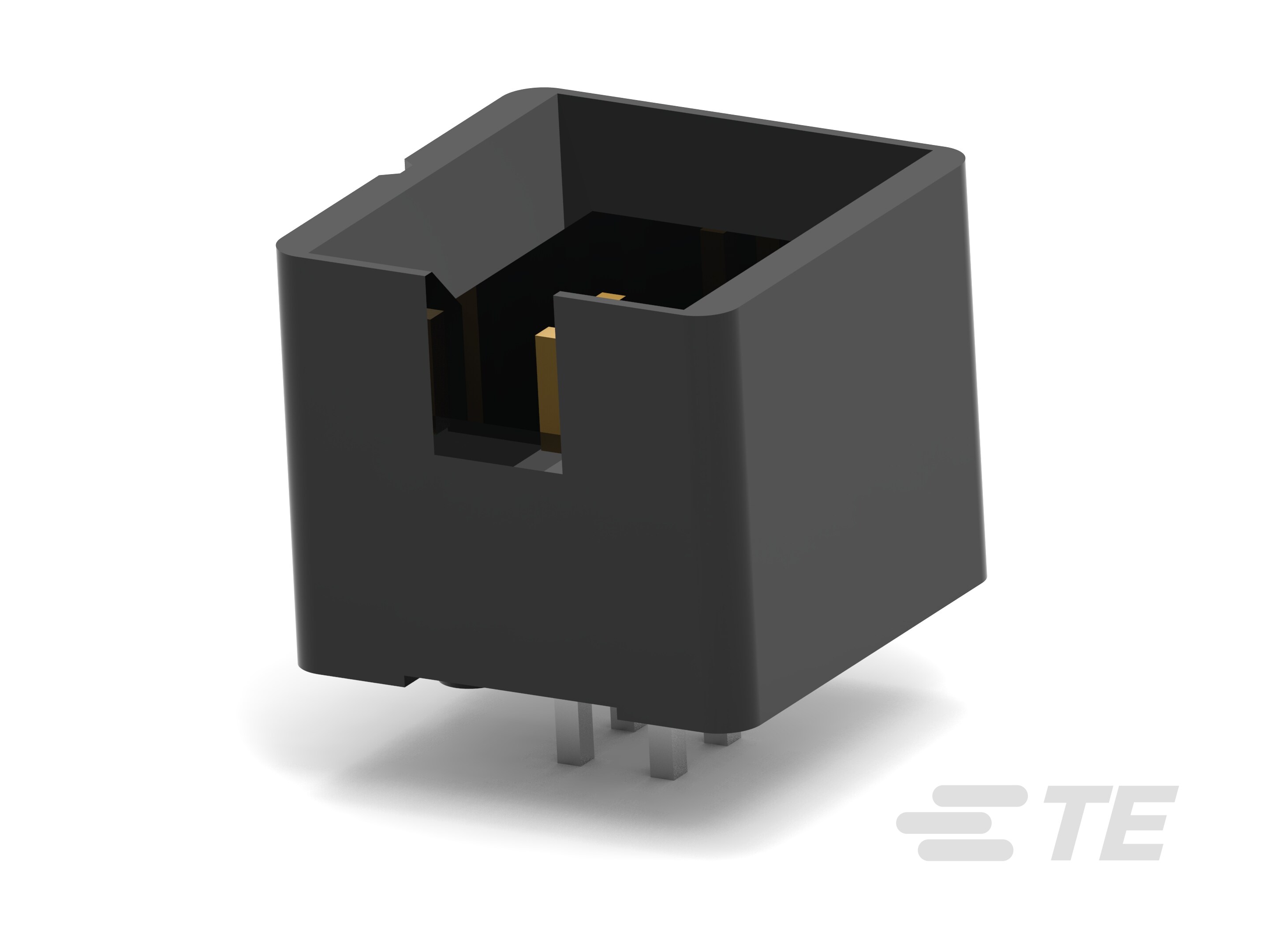

CT 盲配盒公端：垂直

请查看产品文档或联系我们以了解最新的机构审批信息。

• PCB 连接器类型  PCB 安装接头

• 连接器系统  线到板

• 接头类型  全部带罩

• 可密封  否

• 连接器和端子端接到  印刷电路板

• PCB 安装方向  垂直

• 位数  4 | 8

• 行数  2

• 工作电压 (VAC) 250

• 工作电压 (VAC) 250

• 主要产品颜色  黑色

• 端子底板材料  镍

• 端子布局  直插式 | 矩阵

• 端子接触部长度  5.1 mm [ .197 in ]

• PCB 端子端接区域电镀材料厚度  2.032 µm [ 80 µin ]

• PCB 端子端接区域电镀材料表面涂层  哑光

• 接合方柱尺寸  .64 mm [ .025 in ]

• 端子形状和构造  双梁 | 正方形

• 端子底板材料厚度  1.27 µm [ 50 µin ]

• 端子基材  黄铜

• 端子接触部电镀材料  锡 (Sn)

• 端子接触部电镀材料表面涂层  哑光

• 端子接合区域电镀材料厚度  2.032 µm [ 80 µin ]

• 端子类型  插针

• 端子额定电流（最大值） (A) 3

• PCB 端子端接区域电镀材料  锡

• PCB 端子端接区域电镀材料  锡

• 方形端接柱体和尾部尺寸  .64 mm [ .025 in ]

• 端接柱体和尾部长度  3.3 mm [ .13 in ]

• PCB 端接方法  通孔 - 焊接

• PCB 安装对准类型  定位柱

• 接合对准类型  极化

• PCB 安装对准  带有

• 接合固定  不带

• PCB 安装固定  不带

• 连接器安装类型  板安装

• 接合对准  带有

• 中心线（间距）  2.54 mm [ .1 in ]

• 外壳材料  PA 46

• PCB 厚度（建议）  1.6 mm [ .063 in ]

• 连接器长度 (mm) 12.5 | 17.5

• 连接器长度 (in) .492 | .688

• 连接器宽度  12.45 mm [ .49 in ]

• 连接器高度 (mm) 10.52 | 18.2

• 连接器高度 (in) .414 | .717

• 行间距 (mm) 2.54

• 装配工艺特点  拾放盖

• 电路应用  Signal | 电源和信号

• UL 阻燃性等级  UL 94V-0

• 封装数量  300 | 420

• 封装方法  Box
