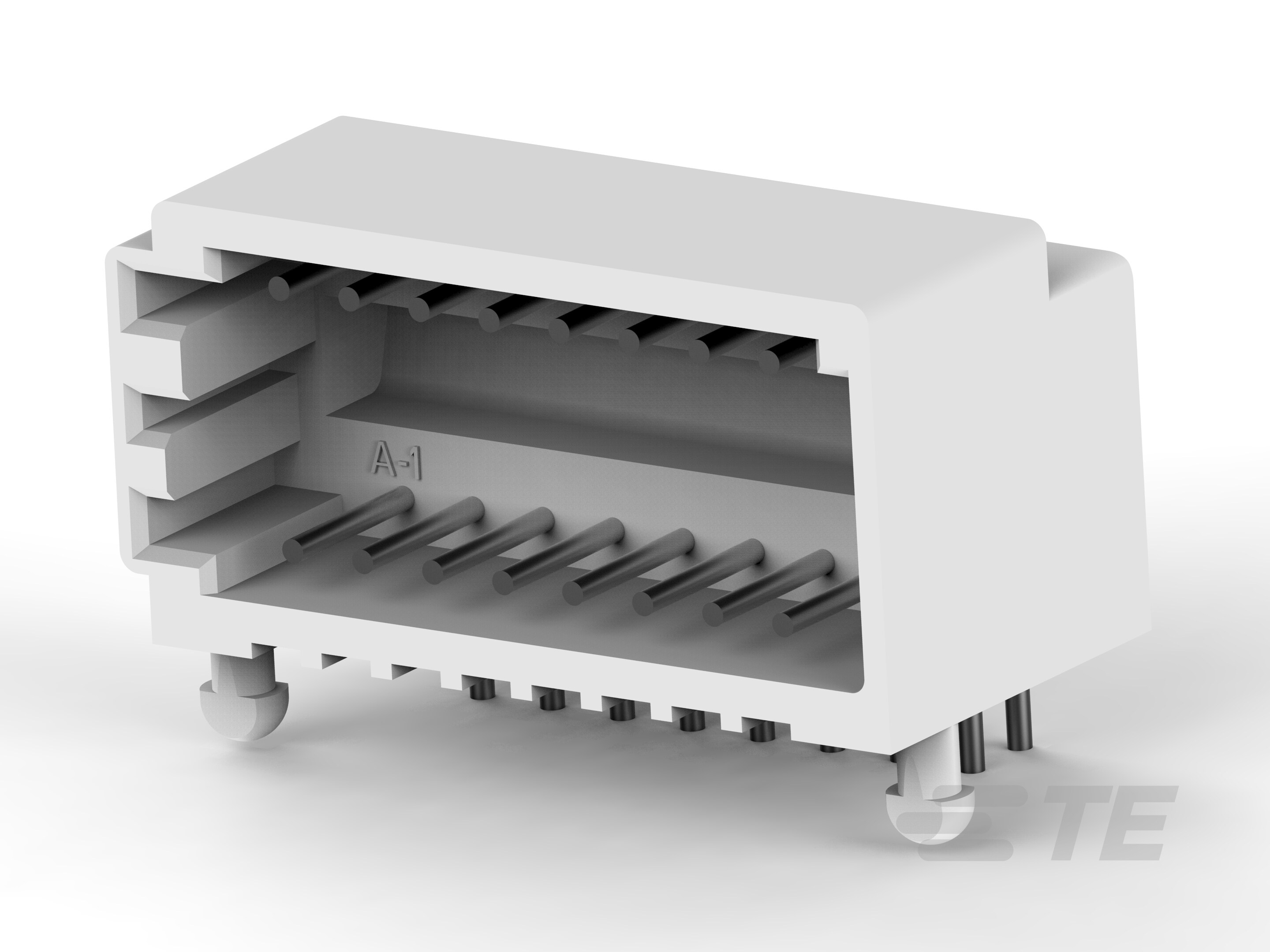

CT 2mm Dbl 行组件：水平

请查看产品文档或联系我们以了解最新的机构审批信息。

• PCB 连接器类型  PCB 安装接头

• 连接器系统  线到板

• 接头类型  全部带罩

• 可密封  否

• 连接器和端子端接到  印刷电路板

• 连接器产品类型  连接器组件

• PCB 安装方向  直角

• 位数  16 | 18 | 20 | 22 | 24 | 26 | 28 | 30

• 行数  2

• 工作电压 (VDC) 125

• 工作电压 (VAC) 125

• 工作电压 (VAC) 125

• 工作电压 (VDC) 125

• 主要产品颜色  土黄色 | 蓝色

• 端子布局  直插式

• 端子接触部长度  4.7 mm [ .185 in ]

• PCB 端子端接区域电镀材料厚度  1 µm [ 39.37 µin ]

• 端子形状和构造  圆形

• 端子基材  黄铜

• 接合插针直径  .6 mm [ .024 in ]

• 端子接触部电镀材料  锡 (Sn)

• 端子接触部电镀材料表面涂层  亮光 | 哑光

• 端子接合区域电镀材料厚度  1 µm [ 39.37 µin ]

• 端子类型  插针

• 端子额定电流（最大值） (A) 4

• PCB 端子端接区域电镀材料  锡

• PCB 端子端接区域电镀材料  锡

• 端接柱体和尾部长度  3.2 mm [ .126 in ]

• 端接柱体和尾部直径  .6 mm [ .024 in ]

• PCB 端接方法  通孔 - 焊接

• PCB 安装固定类型  板锁

• 接合对准类型  极化

• PCB 安装对准  带有

• 接合固定  不带

• PCB 安装固定  带有

• 连接器安装类型  板安装

• 接合对准  带有

• 中心线（间距）  2 mm [ .079 in ]

• 外壳材料  尼龙 66

• PCB 厚度（建议）  1.6 mm [ .063 in ]

• 连接器长度 (mm) 21.9 | 23.9 | 25.9 | 27.9 | 29.9 | 31.9 | 33.9 | 35.9

• 连接器长度 (in) .862 | .941 | 1.02 | 1.098 | 1.177 | 1.255 | 1.334 | 1.413

• 行间距  6.5 mm [ .256 in ]

• 连接器宽度  11.1 mm [ .437 in ]

• 连接器高度  11 mm [ .433 in ]

• 工组温度范围 (°C) -40 – 105 | -30 – 105

• 工组温度范围 (°F) -40 – 221 | -22 – 221

• 装配工艺特点  拾放盖

• 电路应用  Signal | 电源和信号

• 与已批准的标准产品兼容  CSA LR7189 | UL E28476

• 与机构/标准产品兼容  CSA | UL

• UL 阻燃性等级  UL 94V-0

• 封装数量  120 | 130 | 140 | 150 | 160 | 170 | 180 | 200

• 封装方法  Box | Tray
