请查看产品文档或联系我们以了解最新的机构审批信息。

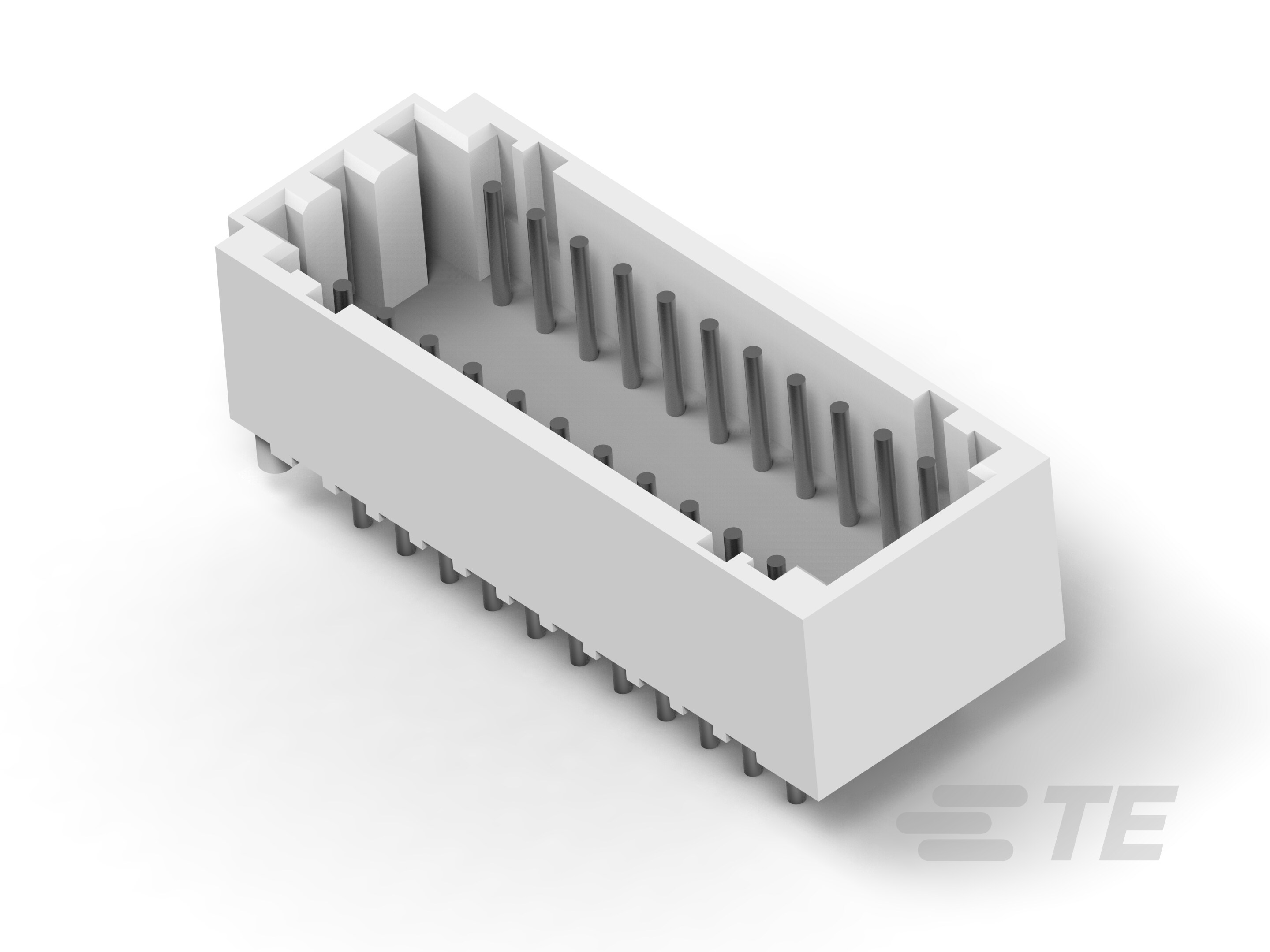

产品类型特性
-
PCB 连接器类型
PCB 安装接头
-
连接器系统
线到板
-
接头类型
全部带罩
-
可密封
否
-
连接器和端子端接到
印刷电路板
-
连接器产品类型
连接器组件
结构特性
-
PCB 安装方向
垂直
-
位数
16, 18, 20, 22, 24, 26, 28, 30
-
行数
2
电气特征
-
工作电压 (VDC)
125
-
工作电压 (VAC)
125
接触件特性
-
端子布局
直插式
-
端子接触部长度
4.7 mm [ .185 in ]
-
PCB 端子端接区域电镀材料厚度
1 µm [ 39.37 µin ]
-
端子接触部电镀材料表面涂层
亮光, 哑光
-
端子形状和构造
圆形
-
端子基材
黄铜
-
端子接合区域电镀材料厚度
1 µm [ 39.37 µin ]
-
PCB 端子端接区域电镀材料
锡
-
接合插针直径
.6 mm [ .024 in ]
-
端子接触部电镀材料
锡 (Sn)
-
端子类型
插针
-
端子额定电流(最大值) (A)
4
端接特性
-
端接柱体和尾部长度
3.2 mm [ .126 in ]
-
端接柱体和尾部直径
.6 mm [ .024 in ]
-
PCB 端接方法
通孔 - 焊接
机械附件
-
PCB 安装固定类型
弯脚, 板锁
-
PCB 安装对准类型
凸耳, 定位柱, 弯脚
-
接合固定
不带, 带有
-
接合对准类型
极化
-
接合固定类型
极性定位锁定
-
PCB 安装固定
带有
-
PCB 安装对准
不带, 带有
-
连接器安装类型
板安装
-
接合对准
带有
壳体特性
-
外壳材料
尼龙, 尼龙 66, 尼龙 GF
-
中心线(间距)
2 mm [ .079 in ]
尺寸
-
PCB 厚度(建议)
1.6 mm [ .063 in ]
-
连接器长度 (mm)
10.7, 21.9, 23.8, 23.9, 25.8, 25.9, 27.8, 27.9, 29.8, 29.9, 31.9, 33.9, 35.9
-
连接器长度 (in)
.421, .862, .937, .941, 1.016, 1.02, 1.095, 1.098, 1.173, 1.177, 1.255, 1.334, 1.413
-
行间距 (mm)
6.5
-
连接器宽度 (mm)
10.7, 21.9, 23.9, 25.9, 27.9, 29.9, 31.9, 33.9, 35.9
-
连接器宽度 (in)
.421, .862, .94, 1.019, 1.098, 1.177, 1.255, 1.334, 1.413
-
连接器高度
7.5 mm [ .295 in ]
-
行间距 (mm)
6.5
-
行间距 (in)
.255, .256
使用环境
-
工组温度范围 (°C)
-30 – 105, -40 – 105
-
工组温度范围 (°F)
-22 – 221, -40 – 221
行业标准
-
与已批准的标准产品兼容
CSA LR7189, UL E28476
-
与机构/标准产品兼容
CSA, UL
-
UL 阻燃性等级
UL 94V-0
包装特性
-
封装数量
120, 130, 140, 150, 160, 170, 180, 200
-
封装方法
Box, Carton, Tray
参考编号
-
TE 内部编号
CAT-3980700-DRWBSV
