规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

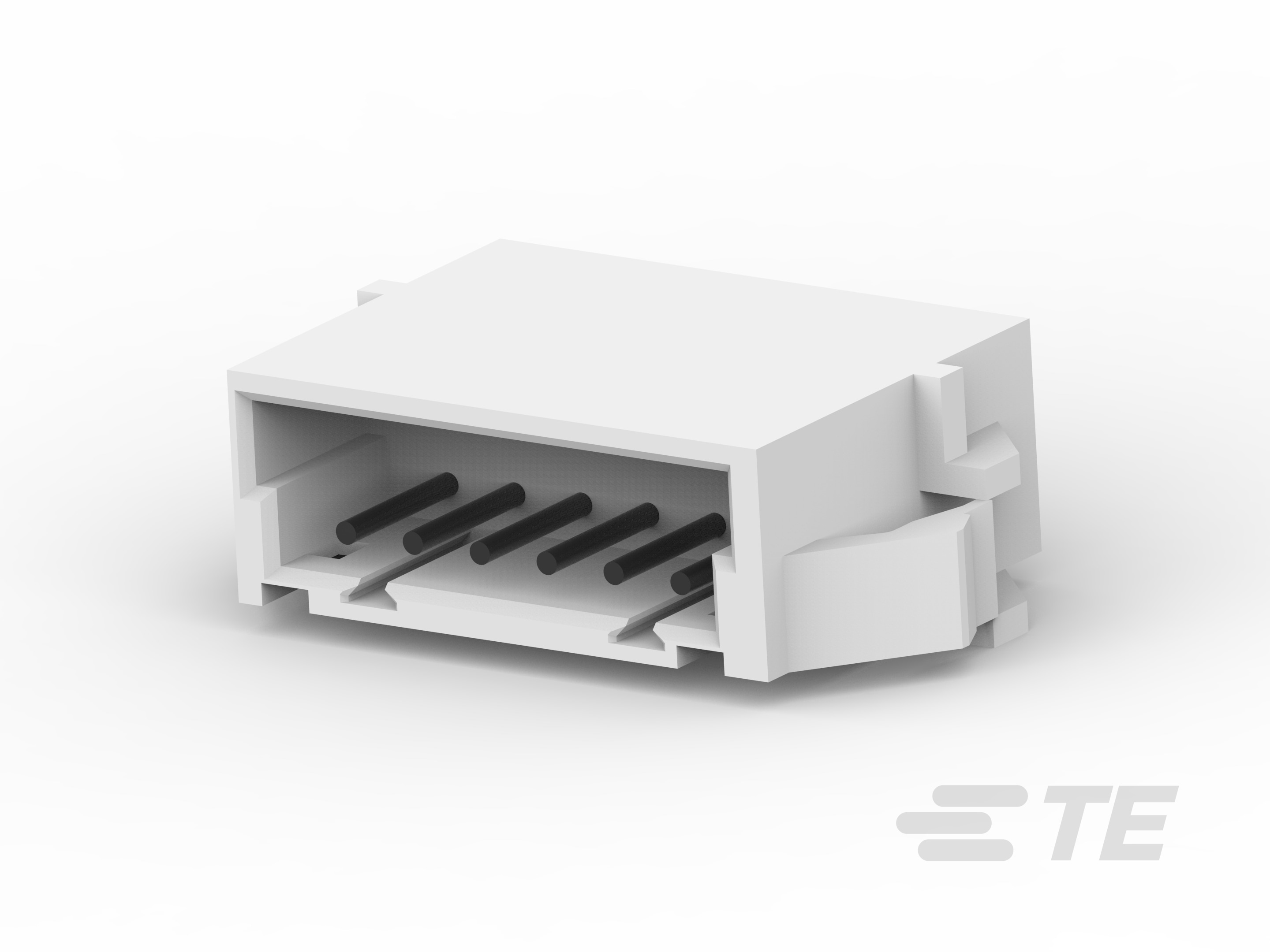

  • 连接器产品类型  连接器组件

  • 连接器和壳体类型  插头到插头继电器公端

  • 连接器系统  线到面板

  • 可密封 

结构特性

  • 位数  2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15

  • 行数  1

电气特征

  • 工作电压 (VDC) 125

  • 工作电压 (VAC) 125

主体特性

  • 主要产品颜色  土黄色 | 蓝色 | 黄色 | 黑色

接触件特性

  • 端子类型  插针

  • 端子基材  黄铜

  • 壳体内的端子定位力  不带

  • 端子额定电流(最大值) (A) 4

机械附件

  • 面板安装特性  带有

  • 面板安装特性类型  锁闩

  • 应力消除  不带

  • 接合固定  带有

  • 接合固定类型  插销锁

  • 连接器安装类型  面板安装

壳体特性

  • 外壳材料  尼龙 66

  • 中心线(间距)  2 mm [ .078 in ]

尺寸

  • 连接器长度 (mm) 7.78 | 9.78 | 11.78 | 13.78 | 15.78 | 17.78 | 19.78 | 21.78 | 23.78 | 25.78 | 27.78 | 29.78 | 31.78 | 33.78

  • 连接器长度 (in) .306 | .385 | .463 | .542 | .621 | .699 | .778 | .857 | .936 | 1.014 | 1.093 | 1.172 | 1.251 | 1.329

  • 面板厚度(建议值)  .81 – 1.6 mm [ .032 – .063 in ]

  • 连接器宽度  6 mm [ .236 in ]

  • 连接器高度  12 mm [ .472 in ]

使用环境

  • 工组温度范围  -40 – 105 °C [ -40 – 221 °F ]

操作/应用

  • 电路应用  Signal

行业标准

  • 与已批准的标准产品兼容  UL

  • 与机构/标准产品兼容  CSA | UL

  • UL 阻燃性等级  UL 94V-0

包装特性

  • 封装方法  袋和盒

  • 封装数量  300

参考编号

  • TE 内部编号 CAT-3980655-RHAWP
