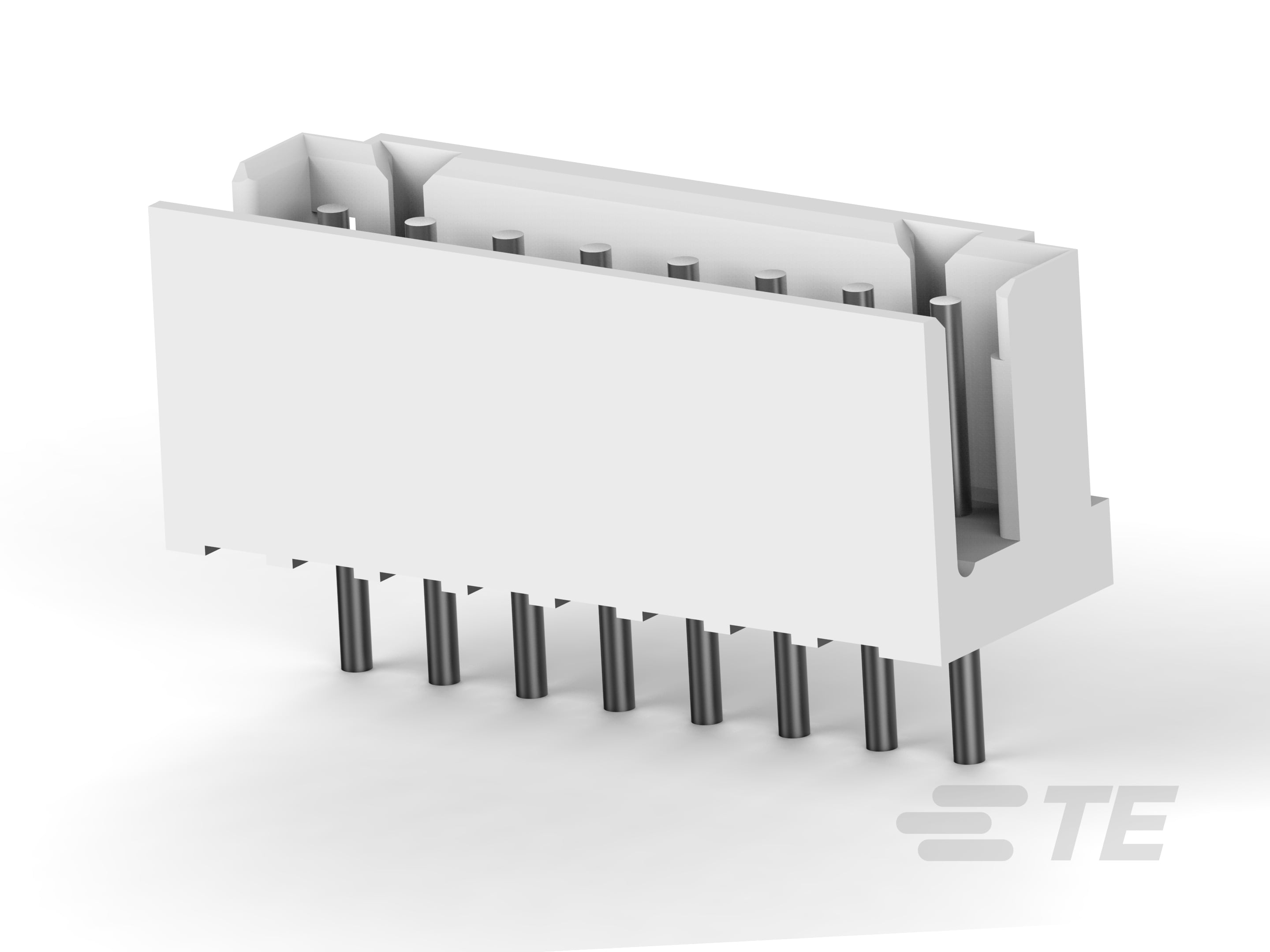

CT 2mm 柱公端组件：Box-V

请查看产品文档或联系我们以了解最新的机构审批信息。

• PCB 连接器类型  PCB 安装接头

• 连接器系统  线到板

• 接头类型  部分带罩

• 可密封  否

• 连接器和端子端接到  印刷电路板

• 连接器产品类型  连接器组件

• PCB 安装方向  垂直

• 位数  2, 3, 4, 5, 7, 8, 9, 10, 11, 12, 13, 14, 15

• 行数  1

• 工作电压 (VDC) 125

• 工作电压 (VAC) 125

• 主要产品颜色  土黄色, 蓝色, 黄色, 黑色

• 端子布局  直插式

• 端子接触部长度  4.2 mm [ .165 in ]

• PCB 端子端接区域电镀材料厚度  1 µm [ 39.37 µin ]

• 端子接触部电镀材料表面涂层  亮光, 哑光

• 端子形状和构造  圆形

• 端子基材  黄铜

• 端子接合区域电镀材料厚度  1 µm [ 39.37 µin ]

• PCB 端子端接区域电镀材料  锡

• 接合插针直径  .6 mm [ .024 in ]

• 端子接触部电镀材料  锡 (Sn)

• 端子类型  插针

• 端子额定电流（最大值） (A) 4

• 端接柱体和尾部长度  3.2 mm [ .126 in ]

• 端接柱体和尾部直径  .6 mm [ .024 in ]

• PCB 端接方法  通孔 - 焊接

• 接合固定  不带

• 面板安装特性  不带

• 接合对准类型  极化

• 接合固定类型  极性定位锁定

• PCB 安装固定  不带

• PCB 安装对准  不带

• 连接器安装类型  板安装

• 接合对准  带有

• 外壳材料  尼龙 66

• 中心线（间距） (mm) 2

• 中心线（间距） (in) .078, .079

• PCB 厚度（建议）  .8 mm [ .031 – .063 in ]

• 连接器长度 (mm) 5.8, 7.8, 9.8, 11.8, 15.8, 17.8, 19.8, 21.8, 23.8, 25.8, 27.8, 29.8, 31.8

• 连接器长度 (in) .228, .307, .386, .465, .622, .701, .78, .858, .937, 1.016, 1.095, 1.173, 1.252

• 连接器宽度  5.8 mm [ .228 in ]

• 连接器高度  6.8 mm [ .267 in ]

• 工组温度范围  -30 – 105 °C [ -22 – 221 °F ]

• 装配工艺特点  拾放盖

• 电路应用  电源和信号

• UL 阻燃性等级  UL 94V-0

• 封装数量  200, 500, 1000

• 封装方法  Bag, Box
