规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

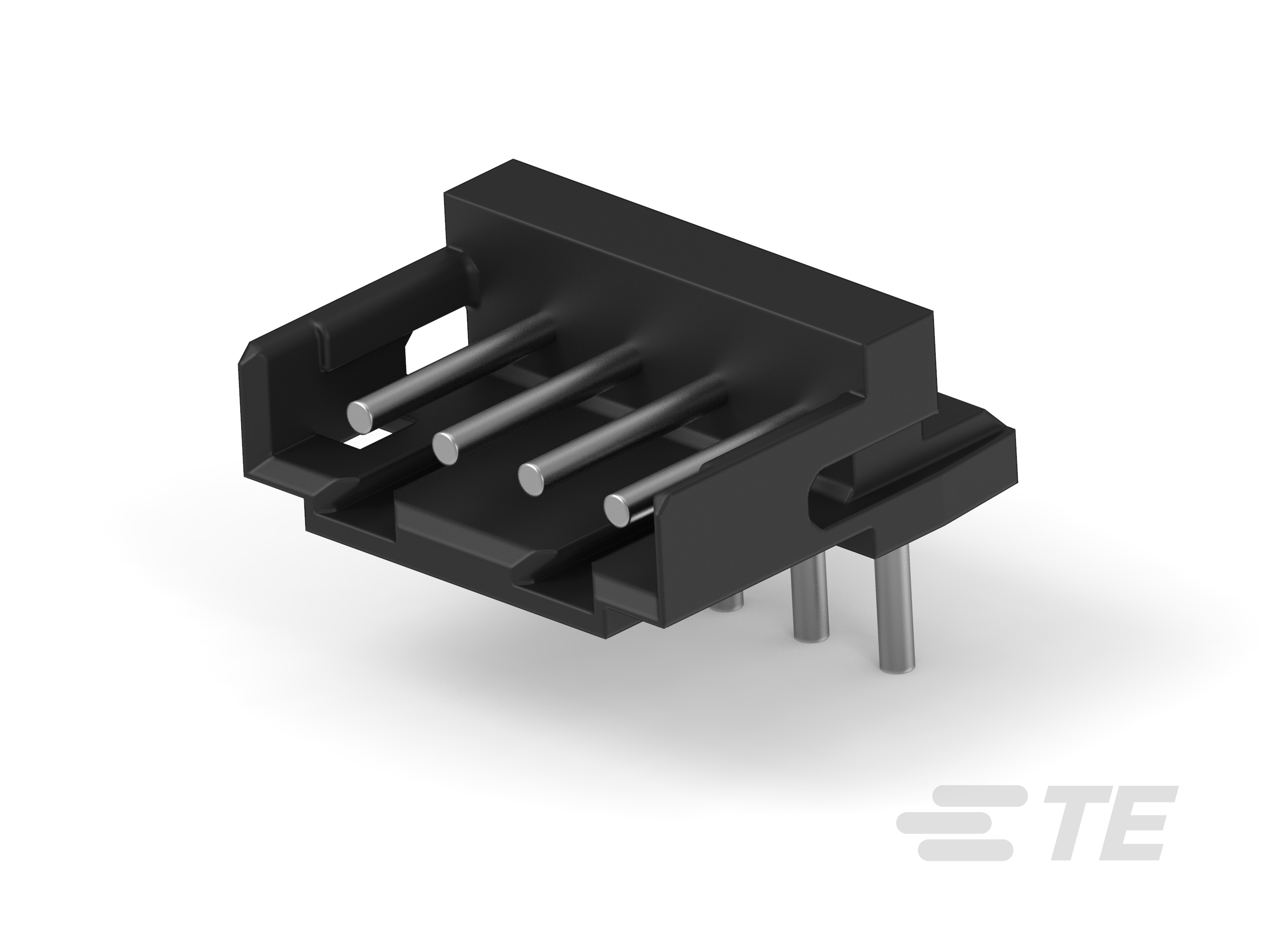

  • PCB 连接器类型  PCB 安装接头

  • 连接器系统  线到板

  • 接头类型  部分带罩

  • 可密封 

  • 连接器和端子端接到  印刷电路板

  • 连接器产品类型  连接器组件

结构特性

  • 连接器端子负载状态  满载

  • PCB 安装方向  水平 | 直角

  • 位数  2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15

  • 行数  1

电气特征

  • 工作电压 (VAC) 125

  • 工作电压 (VAC) 125

  • 工作电压 (VDC) 125

  • 工作电压 (VDC) 125

主体特性

  • 主要产品颜色  土黄色 | 蓝色 | 黄色 | 黑色

接触件特性

  • 端子接触部长度 (mm) 4.2 | 4.5

  • 端子接触部长度 (in) .165 | .177

  • PCB 端子端接区域电镀材料厚度 (µm) .2 | 1 | 1 – 2

  • PCB 端子端接区域电镀材料厚度 (µin) 7.874 | 39.37 | 39.37 – 78.73

  • 端子基材  黄铜

  • PCB 端子端接区域电镀材料  金 | 锡

  • 端子底板材料 

  • 端子布局  直插式

  • 端子形状和构造  圆形

  • 接合插针直径  .6 mm [ .024 in ]

  • PCB 端子端接区域电镀材料  金 | 锡

  • 端子接触部电镀材料  金 (Au) | 锡 (Sn)

  • 端子接触部电镀材料表面涂层  亮光 | 哑光

  • 端子接合区域电镀材料厚度 (µm) .2 | 1 | 1 – 2

  • 端子接合区域电镀材料厚度 (µin) 7.87 | 39.37 | 39.37 – 78.74 | 39.37 – 78.73

  • 端子类型  插针

  • 端子额定电流(最大值) (A) 3 | 4

端接特性

  • 端接柱体和尾部长度 (mm) 2.5 | 3.2

  • 端接柱体和尾部长度 (in) .098 | .126

  • 端接柱体和尾部直径  .6 mm [ .024 in ]

  • PCB 端接方法  通孔 - 焊接

机械附件

  • PCB 安装固定类型  弯脚 | 扭结

  • 面板安装特性  带有

  • 接合对准类型  极化

  • 接合固定类型  制动器窗口 | 极性定位锁定

  • PCB 安装对准  不带

  • 接合固定  不带 | 带有

  • PCB 安装固定  不带 | 带有

  • 连接器安装类型  板安装

  • 接合对准  带有

壳体特性

  • 中心线(间距) (mm) 2

  • 中心线(间距) (in) .078 | .079

  • 外壳材料  PBT GF | PBT GF (UL94 V-0) | 尼龙 | 尼龙 6/6 | 尼龙 66

尺寸

  • PCB 厚度(建议)  .8 mm [ .031 – .063 in ]

  • 连接器长度 (mm) 5.8 | 7.8 | 9.8 | 11.8 | 13.8 | 15.8 | 17.8 | 19.8 | 21.8 | 23.8 | 25.8 | 27.8 | 29.8 | 31.8

  • 连接器长度 (in) .228 | .307 | .385 | .386 | .465 | .543 | .622 | .701 | .78 | .858 | .937 | 1.01 | 1.016 | 1.095 | 1.173 | 1.252

  • 连接器高度 (mm) 4 | 8.8

  • 连接器高度 (in) .157 | .346

  • 连接器宽度 (mm) 4 | 5.8 | 8.8

  • 连接器宽度 (in) .157 | .228 | .346

使用环境

  • 工组温度范围 (°C) -40 – 105 | -30 – 105

  • 工组温度范围 (°F) -40 – 221 | -22 – 221

操作/应用

  • 装配工艺特点  拾放盖

  • 电路应用  Signal | 电源和信号

行业标准

  • 与已批准的标准产品兼容  CSA LR7189 | UL E28476

  • 与机构/标准产品兼容  CSA | UL

  • UL 阻燃性等级  UL 94V-0

包装特性

  • 封装数量  15 | 20 | 25 | 30 | 40 | 45 | 60 | 80 | 200 | 500 | 1000

  • 封装方法  Bag | Box | Tube

参考编号

  • TE 内部编号 CAT-3980407-RHDRRA
