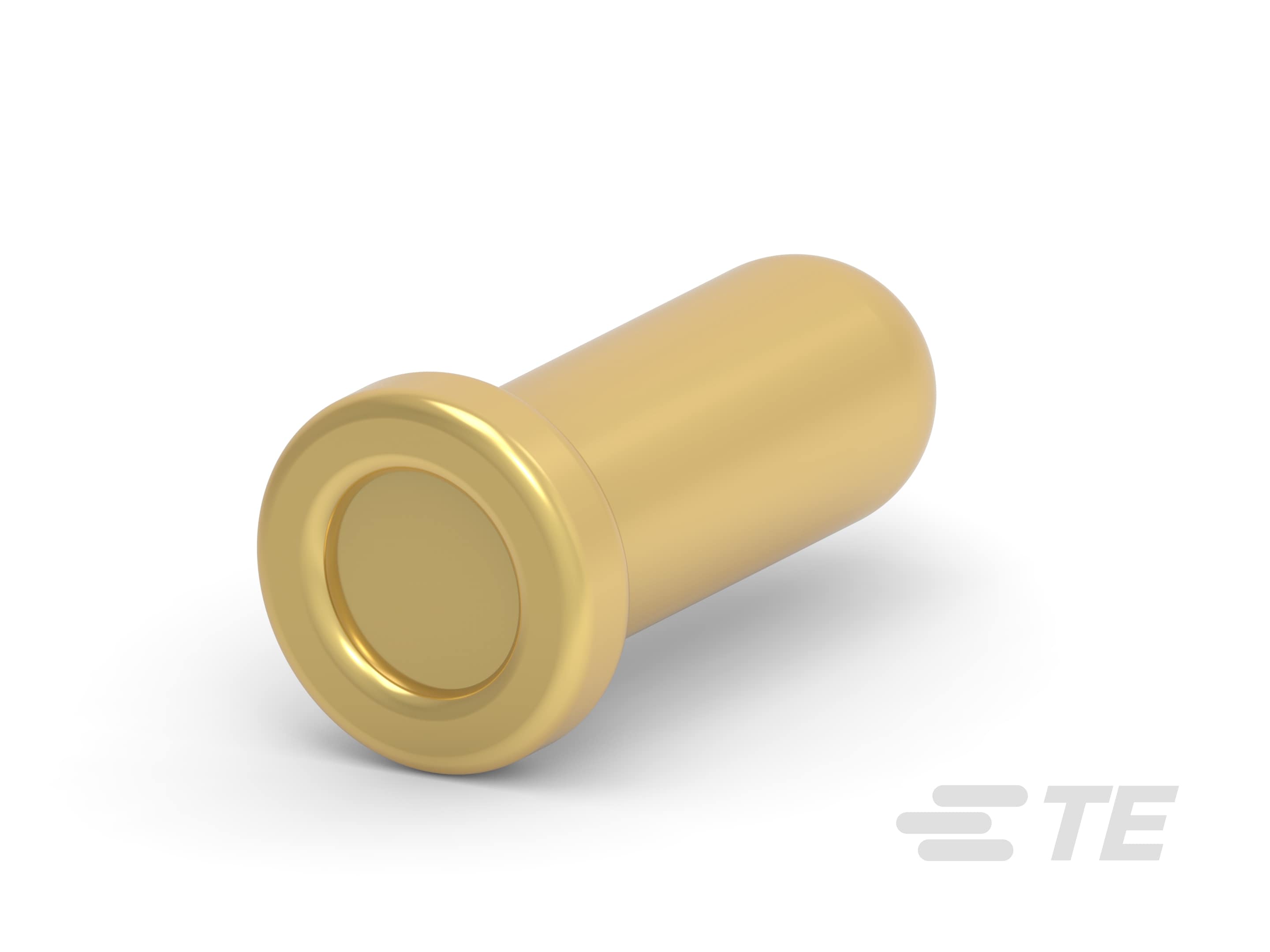

微型弹簧插座：底部开口，铍铜，7.5A

微型弹簧插座：底部开口，铍铜，7.5A-CAT-377-MSSOB75

这些微型弹簧插座组件由采用底部开口套管样式的铍铜制成，触点额定电流为 7.5 安培。工作温度范围为 -65-125℃，用于额定功率和信号电路应用。

产品特性

插座长度 (mm): 6.45, 7.32
插座长度 (in): .254, .288
PCB 孔直径 (mm): 2.26, 2.56
PCB 孔直径 (in): .089, .101
插座套管种类 : 无底式
线径 (AWG): 16 – 14, 17 – 15, 18 – 17, 25 – 19
线径 (mm²): .162 – .653, .823 – 1.04, 1.04 – 1.65, 1.31 – 2.08

产品	TE 产品编号	文档	插座长度	PCB 孔直径	线径	线径	接合插针直径范围
SOCKET,MIN-SPR W/H AU SER-5	1-50871-8	3D PDF	7.32 mm	2.56 mm	16 – 14 AWG	1.31 – 2.08 mm²	1.42 – 1.65 mm
RCR AU-SPR AU-CUP OE 018-040	380635-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	6.45 mm	2.26 mm	25 – 19 AWG	.162 – .653 mm²	.46 – 1.02 mm
SOCKET,MIN-SPR W/H SN-AU SER-5	5050871-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	7.32 mm	2.56 mm	18 – 17 AWG	.823 – 1.04 mm²	1.07 – 1.24 mm
SOCKET,MIN-SPR W/H SN SER-5	5050871-6	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	7.32 mm	2.56 mm	18 – 17 AWG	.823 – 1.04 mm²	1.07 – 1.24 mm
SOCKET,MIN-SPR W/H SN-AU SER-5	1-5050871-0	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	7.32 mm	2.56 mm	17 – 15 AWG	1.04 – 1.65 mm²	1.27 – 1.45 mm
SOCKET,MIN-SPR W/H SN-AU SER-5	1-5050871-9	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	7.32 mm	2.56 mm	16 – 14 AWG	1.31 – 2.08 mm²	1.42 – 1.65 mm
SOCKET,MIN-SPR W/H SN SER-5	2-5050871-4	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	7.32 mm	2.56 mm	16 – 14 AWG	1.31 – 2.08 mm²	1.42 – 1.65 mm
RCR AU-SPR SN-CUP OE 018-040	5380635-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	6.45 mm	2.26 mm	25 – 19 AWG	.162 – .653 mm²	.46 – 1.02 mm
REUSABLE COMP RCPT TN SPR8CUP	5380635-5	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	6.45 mm	2.26 mm	25 – 19 AWG	.162 – .653 mm²	.46 – 1.02 mm

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

连接器和端子端接到 印刷电路板
插座套管种类 无底式
连接器系统 缆到板
可密封否

结构特性

与线缆类型兼容 分离式导线

主体特性

套管材料铜
套管电镀材料 金, 锡, 镍打底镀金

接触件特性

端子接合区域电镀材料厚度 (µm) 30
接触弹簧电镀厚度 (µm) .762, 2.03, 2.54
接触弹簧电镀厚度 (µin) 30
接触弹簧电镀材料 金, 锡
端子基材 铍铜合金
端子接合区域电镀材料厚度 30 µm [ 30 µin ]
端子额定电流（最大值） (A) 7.5

端接特性

插入法 手动/半自动
PCB 端接方法 通孔 - 免焊连接
线缆端接方法焊接

尺寸

PCB 厚度（建议） .79 – 3.18 mm [ .031 – .125 in ]
插座长度 (mm) 6.45, 7.32
插座长度 (in) .254, .288
PCB 孔直径 (mm) 2.26, 2.56
PCB 孔直径 (in) .089, .101
线径 (AWG) 16 – 14, 17 – 15, 18 – 17, 25 – 19
线径 (mm²) .162 – .653, .823 – 1.04, 1.04 – 1.65, 1.31 – 2.08
接合插针直径范围 (mm) .46 – 1.02, 1.07 – 1.24, 1.27 – 1.45, 1.42 – 1.65
接合插针直径范围 (in) .018 – .04, .042 – .049, .05 – .057, .056 – .065

使用环境

工组温度范围 -65 – 125 °C [ -85 – 257 °F ]

操作/应用

电路应用 电源和信号

包装特性

封装方法 Bag, 零散零件
封装数量 2000

其他

弹簧材料 铍铜合金

参考编号

TE 内部编号 CAT-377-MSSOB75
