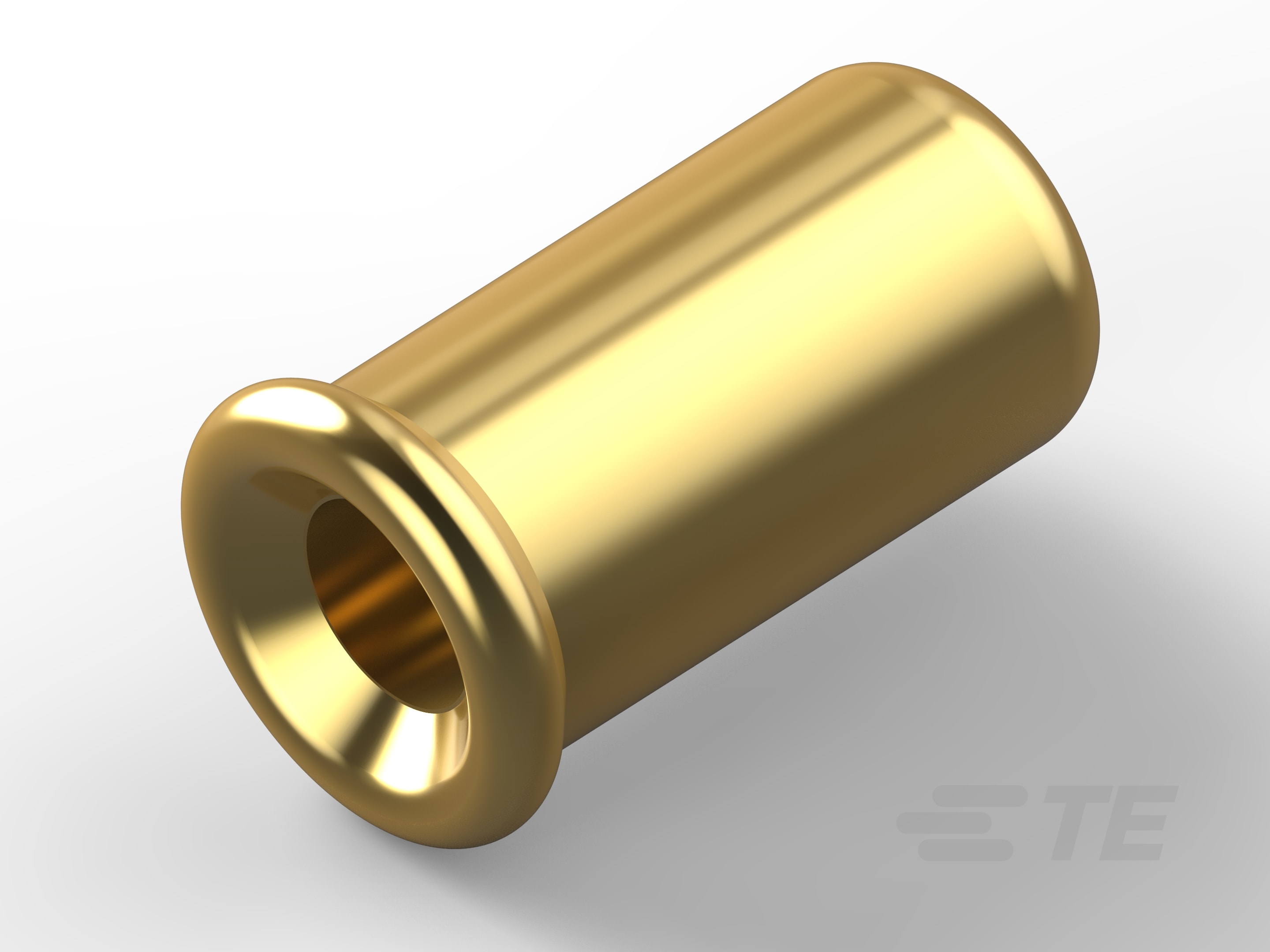

微型弹簧插座：底部开口，铍铜，6.5A

微型弹簧插座：底部开口，铍铜，6.5A-CAT-377-MSSOB4

这些微型弹簧插座组件由采用底部开口套管样式的铍铜制成，触点额定电流为 6.5 安培。工作温度范围为 -65-125℃，用于额定功率和信号电路应用。

产品特性

插座长度 (mm): 3.63 | 6.6
插座长度 (in): .143 | .26
PCB 孔直径 : 1.83 mm [ .072 in ]
插座套管种类 : 无底式
线径 (AWG): 19 | 20 – 18 | 20 – 21 | 20 – 19 | 22 – 20
线径 (mm²): .326 – .518 | .41 – .518 | .518 – .653 | .518 – .823 | .653

产品	TE 产品编号	文档	插座长度	线径	线径	接合插针直径范围
MSS, SER-4 OPEN BOTTOM, AU/AU	1-50865-2	3D PDF	6.6 mm	20 – 18 AWG	.518 – .823 mm²	.86 – 1.04 mm
SOCKET,MIN-SPR W/H AU SER-4	1-332070-3	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	3.63 mm	20 – 19 AWG	.518 – .653 mm²	.86 – .94 mm
SOCKET,MIN-SPR W/H AU SER-4	1-332070-4	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	3.63 mm	19 AWG	.653 mm²	.94 – 1.02 mm
SOCKET,MIN-SPR SN-AU SER-4	5050865-3	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	6.6 mm	20 – 18 AWG	.518 – .823 mm²	.86 – 1.04 mm
SOCKET,MIN-SPR SN SER-4	5050865-6	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	6.6 mm	20 – 18 AWG	.518 – .823 mm²	.86 – 1.04 mm
SOCKET,MIN-SPR W/H SN-AU SER-4	2-5332070-5	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	3.63 mm	20 – 21 AWG	.41 – .518 mm²	.76 – .84 mm
SOCKET,MIN-SPR W/H SN SER-4	2-5332070-8	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	3.63 mm	19 AWG	.653 mm²	.94 – 1.02 mm
SOCKET,MIN-SPR W/H SN-AU SER-4	2-5332070-9	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	3.63 mm	19 AWG	.653 mm²	.94 – 1.02 mm
SOCKET,MIN-SPR W/N SN-AU SER-4	4-5332070-4	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	3.63 mm	22 – 20 AWG	.326 – .518 mm²	.71 – .84 mm

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

连接器和端子端接到 印刷电路板
插座套管种类 无底式
连接器系统 缆到板
可密封否

结构特性

与线缆类型兼容 分离式导线

主体特性

套管材料铜
套管电镀材料 金 | 锡 | 镍打底镀金

接触件特性

端子接合区域电镀材料厚度 (µm) 30
接触弹簧电镀厚度 (µm) .685 | .762 | 1.27 | 2.54
接触弹簧电镀厚度 (µin) 30
接触弹簧电镀材料 金 | 锡
端子基材 铍铜合金
端子接合区域电镀材料厚度 30 µm [ 30 µin ]
端子额定电流（最大值） (A) 6.5

端接特性

插入法 手动/半自动
PCB 端接方法 通孔 - 免焊连接
线缆端接方法焊接

尺寸

PCB 厚度（建议） .79 – 3.18 mm [ .031 – .125 in ]
插座长度 (mm) 3.63 | 6.6
插座长度 (in) .143 | .26
PCB 孔直径 1.83 mm [ .072 in ]
线径 (AWG) 19 | 20 – 18 | 20 – 21 | 20 – 19 | 22 – 20
线径 (mm²) .326 – .518 | .41 – .518 | .518 – .653 | .518 – .823 | .653
接合插针直径范围 (mm) .71 – .84 | .76 – .84 | .86 – 1.04 | .86 – .94 | .94 – 1.02
接合插针直径范围 (in) .028 – .033 | .03 – .033 | .034 – .041 | .034 – .037 | .037 – .04

使用环境

工组温度范围 -65 – 125 °C [ -85 – 257 °F ]

操作/应用

电路应用 电源和信号

包装特性

封装方法 Bag | 零散零件
封装数量 2000

其他

弹簧材料 铍铜合金

参考编号

TE 内部编号 CAT-377-MSSOB4
