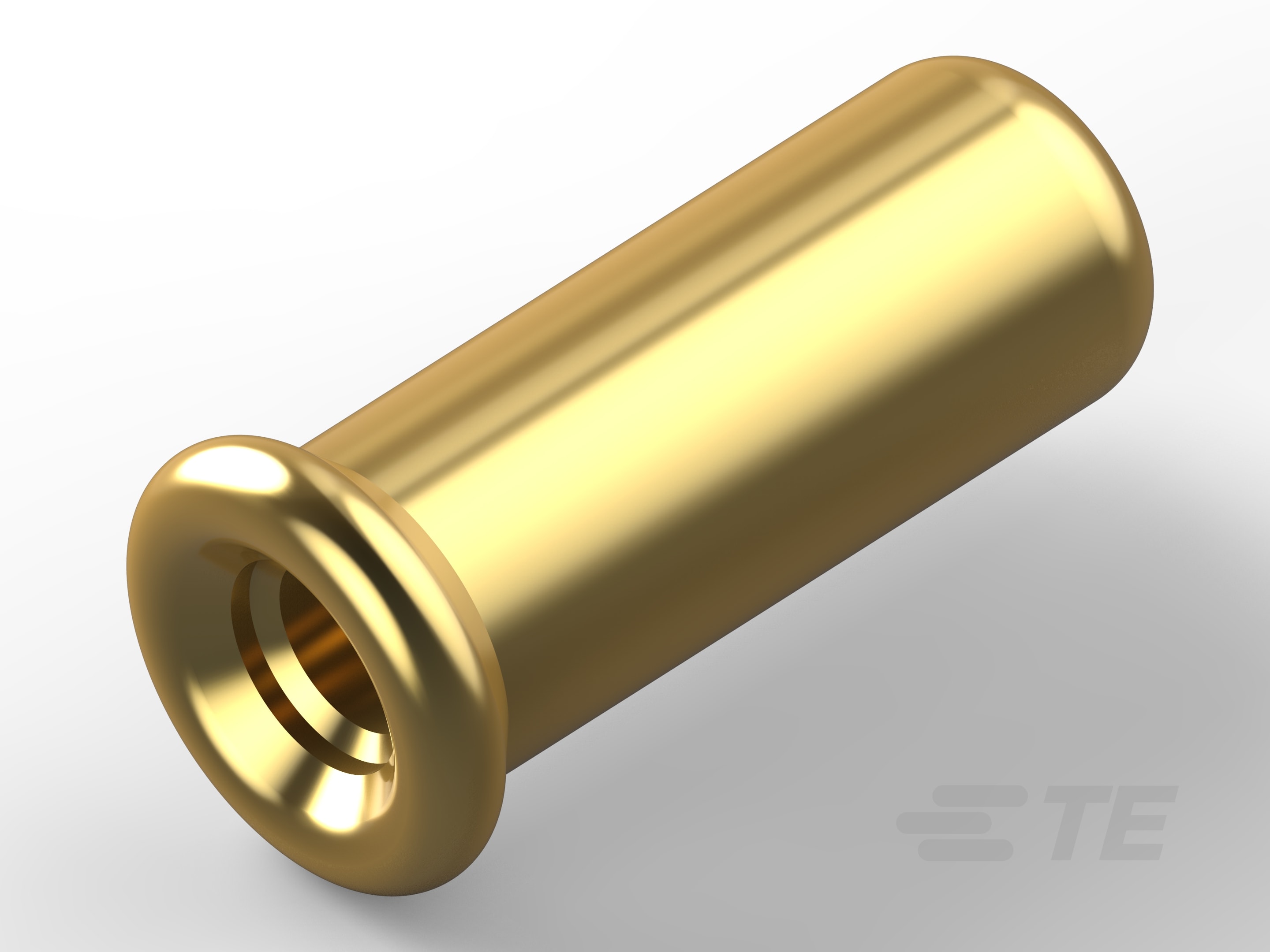

微型弹簧插座：底部闭合，铍铜，4A

微型弹簧插座：底部闭合，铍铜，4A-CAT-377-MSSCB4

产品特性

插座长度 (mm): 3.51, 4.52, 6.5, 6.6, 6.65
插座长度 (in): .138, .178, .256, .26, .262
PCB 孔直径 (mm): 1.32, 2.26
PCB 孔直径 (in): .052, .089
插座套管种类 : 已关闭, 闭合底部
线径 (AWG): 25, 25 – 23, 24 – 23, 20 – 16, 28 – 22
线径 (mm²): .162, .205 – .258, .081 – .326, .162 – .258, .518 – 1.31

产品	TE 产品编号	文档	插座长度	PCB 孔直径	插座套管种类	线径	线径	接合插针直径范围
SOCKET,MIN-SPR B-N SN-AU SER-2	5645899-5	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	6.5 mm	1.32 mm	已关闭	25 – 23 AWG	.162 – .258 mm²	.46 – .64 mm
SOCKET,MIN-SPR SN-AU SER-2	2-5331272-3	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	3.51 mm	1.32 mm	闭合底部	25 AWG	.162 mm²	.46 – .51 mm
SOCKET, MIN-SPR SN SER-2	2-5331272-5	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	3.51 mm	1.32 mm	闭合底部	24 – 23 AWG	.205 – .258 mm²	.56 – .64 mm
RCR AU-SPR SN-CUP 036-051	1-5380758-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	6.65 mm	2.26 mm	闭合底部	20 – 16 AWG	.518 – 1.31 mm²	.91 – 1.3 mm
RCR SN-SPR SN-CUP 036-051	1-5380758-0	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	6.65 mm	2.26 mm	闭合底部	20 – 16 AWG	.518 – 1.31 mm²	.91 – 1.3 mm
SOCKET,MIN-SPR SN-AU SER-2	2-5331272-7	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	3.51 mm	1.32 mm	闭合底部	24 – 23 AWG	.205 – .258 mm²	.56 – .64 mm
SOCKET,MIN-SPR AU SER-2	50462-6	3D PDF	4.52 mm	1.32 mm	闭合底部	28 – 22 AWG	.081 – .326 mm²	.36 – .66 mm
SOCKET,MIN-SPR SN-AU SER-2	5050462-8	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	4.52 mm	1.32 mm	闭合底部	28 – 22 AWG	.081 – .326 mm²	.36 – .66 mm
SOCKET,MIN-SPR SN-SN SER-2	5050863-8	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	6.6 mm	1.32 mm	闭合底部	28 – 22 AWG	.081 – .326 mm²	.36 – .66 mm
SOCKET,MIN-SPR AU SER-2	2-331272-6	3D PDF	3.51 mm	1.32 mm	闭合底部	24 – 23 AWG	.205 – .258 mm²	.56 – .64 mm
SOCKET,MIN-SPR AU-AU SER-2	50863-4	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	6.6 mm	1.32 mm	闭合底部	28 – 22 AWG	.081 – .326 mm²	.36 – .66 mm
SOCKET,MIN SPR SN SER-2	5050462-7	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	4.52 mm	1.32 mm	闭合底部	28 – 22 AWG	.081 – .326 mm²	.36 – .66 mm
SOCKET,MIN-SPR SN-AU SER-2	5050863-5	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	6.6 mm	1.32 mm	闭合底部	28 – 22 AWG	.081 – .326 mm²	.36 – .66 mm

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

连接器和端子端接到 印刷电路板
插座套管种类 已关闭, 闭合底部
连接器系统 缆到板
可密封否

结构特性

与线缆类型兼容 分离式导线

主体特性

套管材料铜
套管电镀材料 锡, 镍打底镀金

接触件特性

端子接合区域电镀材料厚度 (µm) 30
接触弹簧电镀厚度 (µm) .76, .762, 2.03, 2.54
接触弹簧电镀厚度 (µin) 30
接触弹簧电镀材料 金, 锡
端子基材 铍铜合金
端子接合区域电镀材料厚度 30 µm [ 30 µin ]
端子额定电流（最大值） (A) 4

端接特性

插入法 手动/半自动
PCB 端接方法 通孔 - 免焊连接
线缆端接方法焊接

尺寸

PCB 厚度（建议） .79 – 3.18 mm [ .031 – .125 in ]
插座长度 (mm) 3.51, 4.52, 6.5, 6.6, 6.65
插座长度 (in) .138, .178, .256, .26, .262
PCB 孔直径 (mm) 1.32, 2.26
PCB 孔直径 (in) .052, .089
线径 (AWG) 25, 25 – 23, 24 – 23, 20 – 16, 28 – 22
线径 (mm²) .162, .205 – .258, .081 – .326, .162 – .258, .518 – 1.31
接合插针直径范围 (mm) .46 – .51, .36 – .66, .46 – .64, .91 – 1.3, .56 – .64
接合插针直径范围 (in) .014 – .026, .018 – .025, .036 – .051, .022 – .025, .018 – .02

使用环境

工组温度范围 -65 – 125 °C [ -85 – 257 °F ]

操作/应用

焊接工艺特性 抗焊剂
电路应用 电源和信号

包装特性

封装方法 Bag, Reel, 零散零件
封装数量 2000, 50000

其他

弹簧材料 铍铜合金

参考编号

TE 内部编号 CAT-377-MSSCB4
