浏览以下产品以查看具体价格

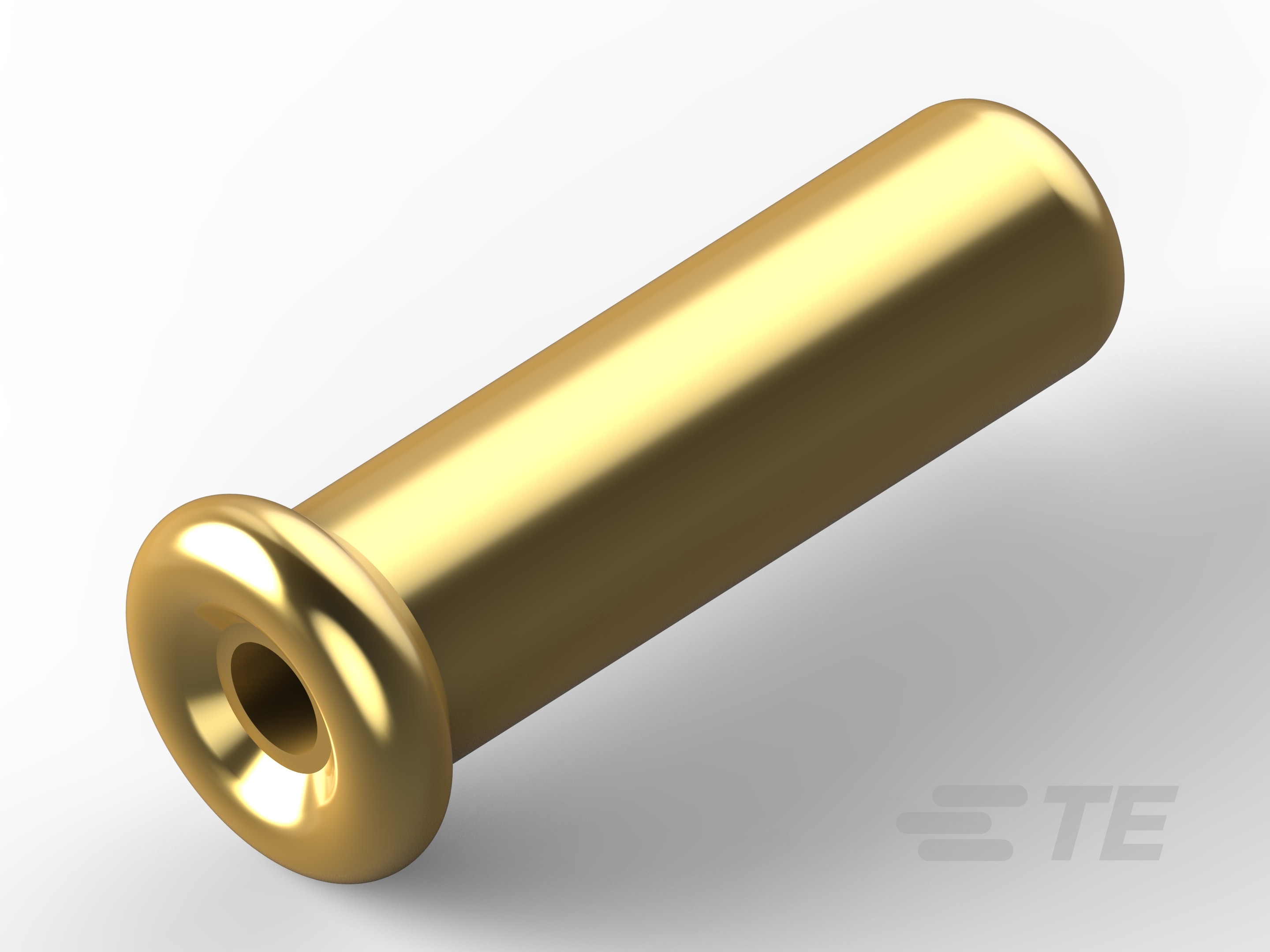

迷你弹簧插座：末端闭合，3A

迷你弹簧插座：末端闭合，3A-CAT-377-MSSCB3

产品特性

插座长度 (mm): 3.61, 4.27, 4.52, 5.84
插座长度 (in): .142, .168, .178, .23
PCB 孔直径 (mm): 1.02, 1.04
PCB 孔直径 (in): .04, .041
插座套管种类 : 已关闭, 闭合底部
线径 (AWG): 28 – 25
线径 (mm²): .081 – .162

产品	TE 产品编号	文档	插座长度	PCB 孔直径	插座套管种类	线径	线径	电路应用	工组温度范围
SOCKET,MIN-SPR AU-AU SER-1	50935	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	4.27 mm	1.04 mm	闭合底部	28 – 25 AWG	.081 – .162 mm²	电源和信号	-65 – 125 °C
SOCKET,MIN-SPR AU-AU SER-1	147444-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	5.84 mm	1.02 mm	已关闭	28 – 25 AWG	.081 – .162 mm²	电源和信号	-65 – 125 °C
SOCKET,MIN-SPR AU SER-1	2-330808-8	3D PDF	3.61 mm	1.04 mm	闭合底部	28 – 25 AWG	.081 – .162 mm²	电源和信号	-65 – 125 °C
SOCKET,MSS SER 1	9-330808-3	3D PDF	3.61 mm	1.04 mm	闭合底部	28 – 25 AWG	.081 – .162 mm²	电源和信号	-65 – 125 °C
SOCKET,MIN-SPR AU SER-1	2-332095-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	4.52 mm	1.04 mm	闭合底部	28 – 25 AWG	.081 – .162 mm²	电源和信号	-65 – 125 °C
SOCKET,MIN-SPR SN-AU SER-1	5050935-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	4.27 mm	1.04 mm	闭合底部	28 – 25 AWG	.081 – .162 mm²	电源和信号	-65 – 125 °C
SOCKET,MIN-SPR SN-SN SER-1	5050935-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	4.27 mm	1.04 mm	闭合底部	28 – 25 AWG	.081 – .162 mm²	电源和信号	-65 – 125 °C
SOCKET,MIN-SPR SN SER-1	2-5330808-7	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	3.61 mm	1.04 mm	闭合底部	28 – 25 AWG	.081 – .162 mm²	Signal	-65 – 125 °C
SOCKET,MIN-SPR SN-AU SER-1	6-5330808-5	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	3.61 mm	1.04 mm	闭合底部	28 – 25 AWG	.081 – .162 mm²	Signal	-65 – 125 °C
SOCKET,MIN-SPR SN-AU SER-1	2-5332095-4	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	4.52 mm	1.04 mm	闭合底部	28 – 25 AWG	.081 – .162 mm²	电源和信号	-65 – 125 °C

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

连接器和端子端接到 印刷电路板
插座套管种类 已关闭, 闭合底部
连接器系统 缆到板
可密封否

结构特性

与线缆类型兼容 分离式导线

主体特性

套管材料铜
套管电镀材料 金, 锡, 镍打底镀金

接触件特性

接触弹簧电镀厚度 (µin) 30
端子接触部电镀材料 金 (Au)
端子接合区域电镀材料厚度 (µm) 30
接触弹簧电镀厚度 (µm) .762, 2.54
接触弹簧电镀厚度 (µin) 30
接触弹簧电镀材料 金, 锡
接触弹簧电镀厚度 (µm) .762, 2.54
端子基材 铍铜合金
端子接合区域电镀材料厚度 30 µm [ 30 µin ]
端子额定电流（最大值） (A) 3

端接特性

插入法 手动/半自动
PCB 端接方法 通孔 - 免焊连接
线缆端接方法焊接

尺寸

PCB 厚度（建议） .79 – 3.18 mm [ .031 – .125 in ]
插座长度 (mm) 3.61, 4.27, 4.52, 5.84
插座长度 (in) .142, .168, .178, .23
PCB 孔直径 (mm) 1.02, 1.04
PCB 孔直径 (in) .04, .041
线径 (AWG) 28 – 25
线径 (mm²) .081 – .162
接合插针直径范围 .33 – .51 mm [ .013 – .02 in ]

使用环境

工组温度范围 -65 – 125 °C [ -85 – 257 °F ]

操作/应用

电路应用 Signal, 电源和信号

包装特性

封装方法 Bag, 零散零件
封装数量 2000

其他

弹簧材料 铍铜合金

参考编号

TE 内部编号 CAT-377-MSSCB3

相关资料

无可用文档。
