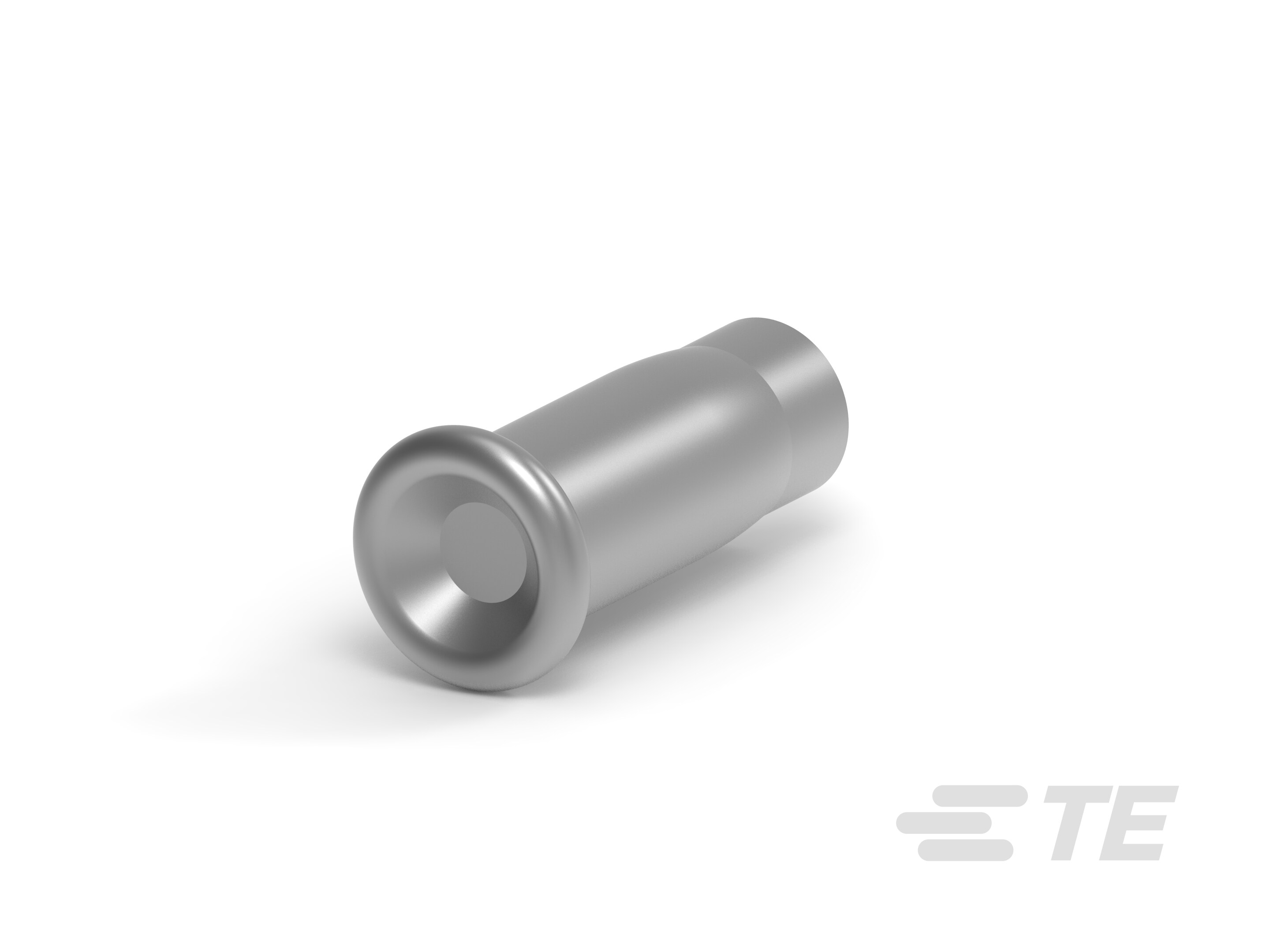

微型弹簧插座：弹头式，铍铜，4A

Miniature Spring Sockets: Bullet Nose, Beryllium Copper, 4A-CAT-377-MSSBN4
这些微型弹簧插座组件由采用弹头式套管样式的铍铜制成，触点额定电流为 4 安培。工作温度范围为 -65-125℃，用于额定功率和信号电路应用。
更多 更少
联系我们

产品特性

  • 插座长度 (mm): 4.01 | 4.67

  • 插座长度 (in): .158 | .184

  • PCB 孔直径 (mm): 1.07 | 1.32

  • PCB 孔直径 (in): .042 | .052

  • 插座套管种类 : 插塞头

  • 线径 (AWG): 25 – 22 | 27 – 24 | 28 – 24 | 28 – 22 | 29 – 24

  • 线径 (mm²): .081 – .205 | .081 – .326 | .102 – .205 | .162 – .326

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 连接器和端子端接到  印刷电路板

  • 插座套管种类  插塞头

  • 连接器系统  缆到板

  • 可密封  否

结构特性

  • 与线缆类型兼容  分离式导线

主体特性

  • 套管材料  铜

  • 套管电镀材料  锡

接触件特性

  • 端子接合区域电镀材料厚度 (µm) 30

  • 接触弹簧电镀厚度 (µm) .762 | 2.54 | 3.81

  • 接触弹簧电镀厚度 (µin) 30

  • 接触弹簧电镀材料  金 | 锡

  • 端子基材  铍铜合金

  • 端子接合区域电镀材料厚度  30 µm [ 30 µin ]

  • 端子额定电流（最大值） (A) 4

端接特性

  • 插入法  手动/半自动/自动

  • PCB 端接方法  通孔 - 免焊连接

  • 线缆端接方法  焊接

尺寸

  • PCB 厚度（建议）  .79 – 3.18 mm [ .031 – .125 in ]

  • 插座长度 (mm) 4.01 | 4.67

  • 插座长度 (in) .158 | .184

  • PCB 孔直径 (mm) 1.07 | 1.32

  • PCB 孔直径 (in) .042 | .052

  • 线径 (AWG) 25 – 22 | 27 – 24 | 28 – 24 | 28 – 22 | 29 – 24

  • 线径 (mm²) .081 – .205 | .081 – .326 | .102 – .205 | .162 – .326

  • 接合插针直径范围 (mm) .3 – .53 | .36 – .66 | .36 – .56 | .38 – .53 | .51 – .66

  • 接合插针直径范围 (in) .012 – .021 | .014 – .022 | .014 – .026 | .015 – .021 | .02 – .026

使用环境

  • 工组温度范围  -65 – 125 °C [ -85 – 257 °F ]

操作/应用

  • 焊接工艺特性  抗焊剂

  • 电路应用  电源和信号

包装特性

  • 封装方法  Bag | Reel | 带式载体 | 零散零件

  • 封装数量  2000 | 10000 | 50000

其他

  • 弹簧材料  铍铜合金

参考编号

  • TE 内部编号 CAT-377-MSSBN4
