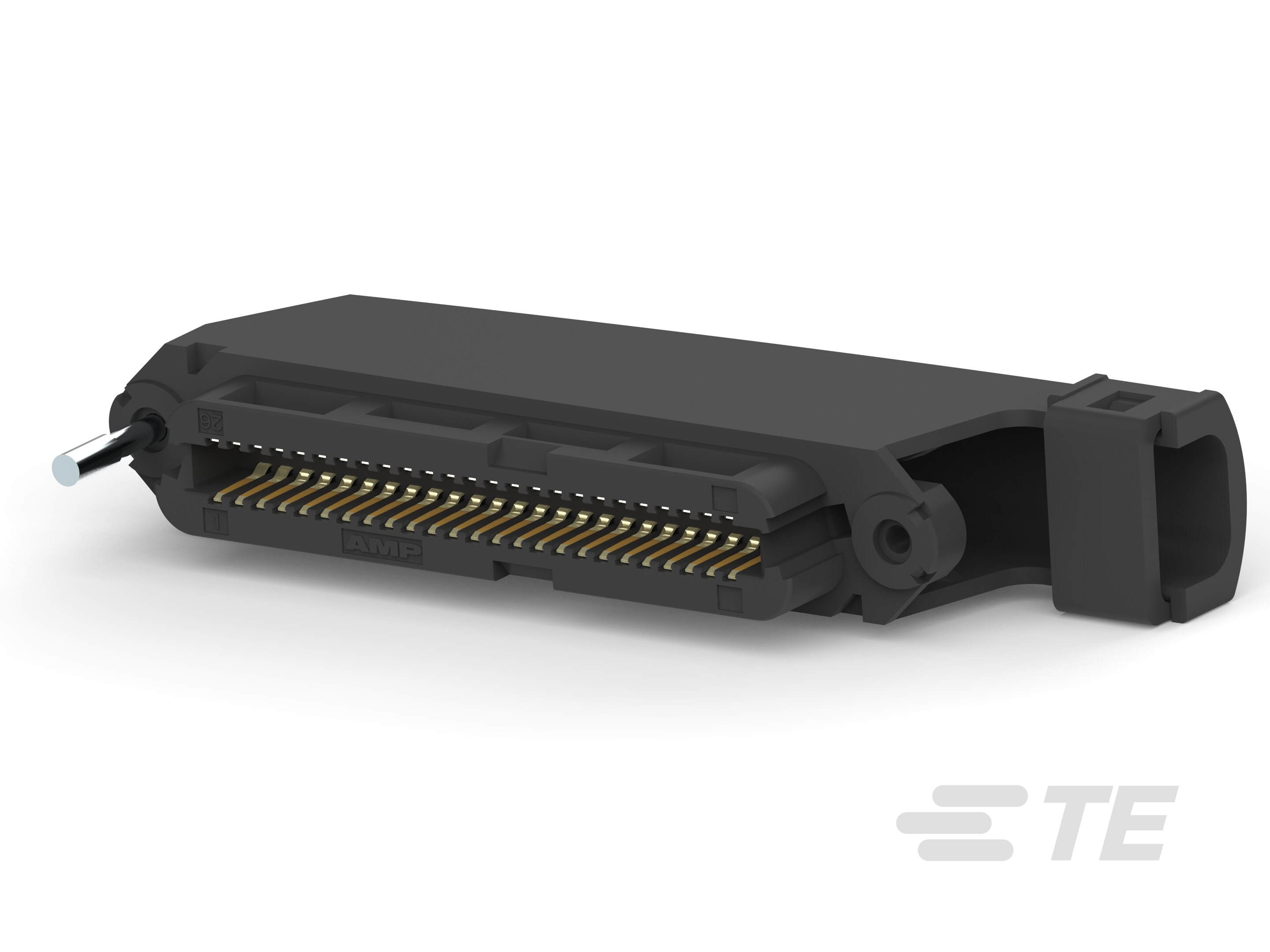

IDC D-Sub：插座套件，信号，50，2.16mm

请查看产品文档或联系我们以了解最新的机构审批信息。

• 连接器和壳体类型  母端

• 连接器系统  线到面板 | 缆到板 | 缆到缆

• 连接器产品类型  连接器套件

• 连接器和端子端接到  电线和电缆

• 位数  50

• 行数  2

• 与线缆类型兼容  分离式导线 | 圆形护套电缆

• 出线角度  180°

• 主要产品颜色  黑色

• 外盖材料  热塑塑料 | 聚乙烯 | 聚苯醚

• 屏蔽材料  碳钢

• 连接器外形  标准

• 屏蔽电镀材料  镍

• 端子接合区域电镀材料厚度 (µin) 30

• 端子底板材料  钯镍

• 端子接触部电镀材料  薄金或镀金 | 金 (Au)

• 端子基材  磷青铜 | 铜合金

• 端子接合区域电镀材料厚度  .76 µm [ 30 µin ]

• 端子额定电流（最大值） (A) .3 | .5 | 1 | 1.5 | 3.5

• 端子选项  已提供 – 已卸载

• 线缆端接方法  绝缘刺破 (IDC)

• 接合固定  带有

• 螺纹尺寸  4-40 | 4-40 UNC 2B

• 接合固定类型  螺钉锁

• 连接器安装类型  电缆安装（自由悬挂） | 面板安装

• 外壳材料  热塑性 | 聚苯醚

• 中心线（间距）  2.16 mm [ .085 in ]

• 兼容的绝缘直径范围 (in) .045

• 接受电缆直径（最大值） (mm) 10.8 | 12.7

• 接受电缆直径（最大值） (in) .425 | .5

• 适用的电缆绝缘层直径范围 (mm) 8.89 – 15.88 | 8.89 – 10.8 | 10.8 – 12.7

• 适用的电缆绝缘层直径范围 (in) .35 – .625 | .35 – .425 | .425 – .5

• 实芯线径 (mm²) .13 – .32

• 兼容的绝缘直径（最大值）  1.14 mm [ .045 in ]

• 实芯线径 (AWG) 26 – 24

• 绞线尺寸 (AWG) 24 | 26 | 27 | 28

• 绞线尺寸 (mm²) .09 | .1 | .14 | .33

• 线径 (AWG) 24 | 26 | 26 – 24 | 27

• 工组温度范围  -40 – 75 °C [ -40 – 167 °F ]

• 屏蔽  是

• 电路应用  Signal

• 封装方法  Bag | 包装

• 封装数量  1
