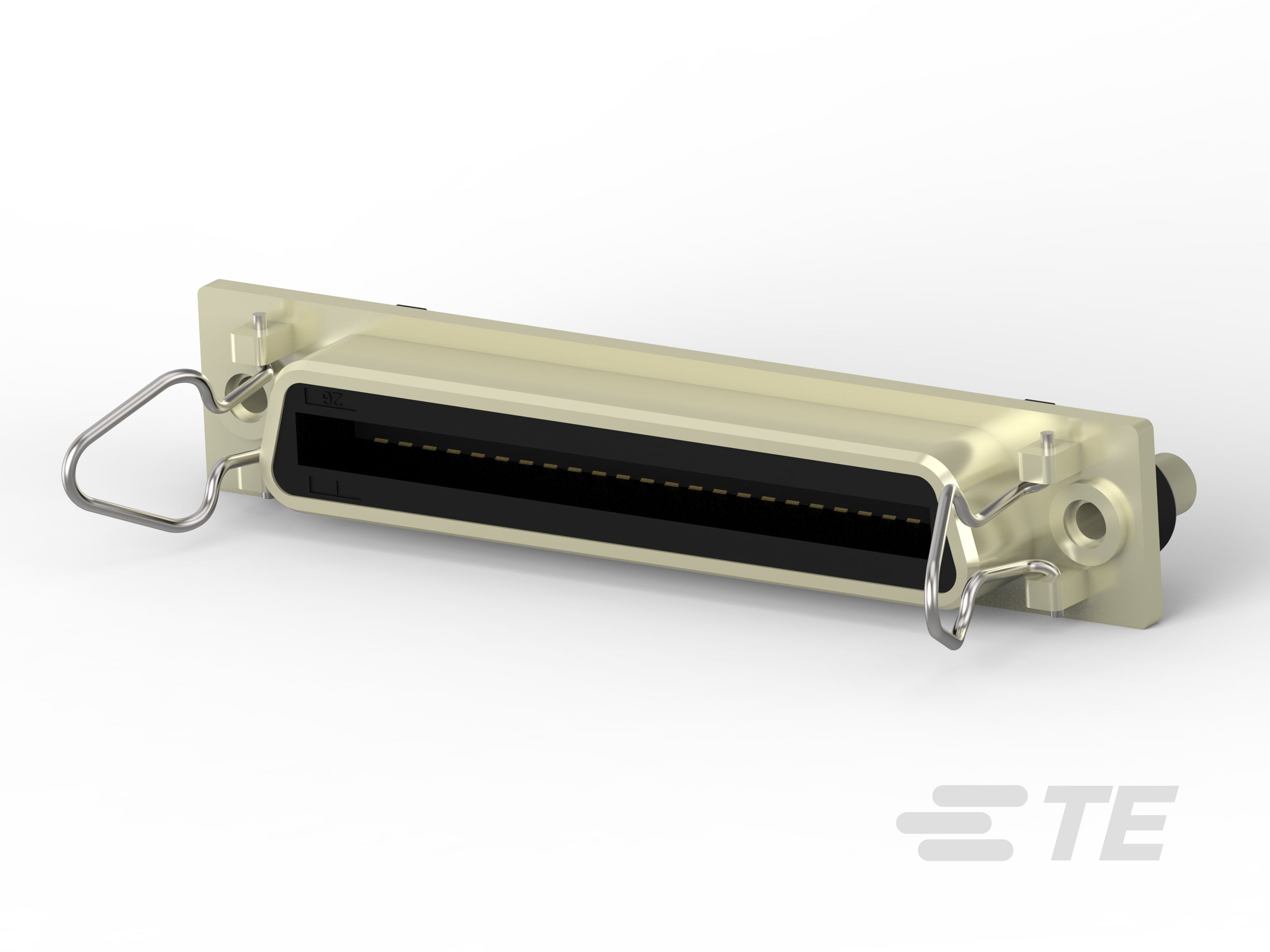

D-Sub 屏蔽式插座组件：垂直，2.16mm

请查看产品文档或联系我们以了解最新的机构审批信息。

• 连接器和壳体类型  母端

• 连接器系统  缆到板

• 连接器和端子端接到  印刷电路板

• 位数  24 | 50

• 行数  2

• PCB 安装方向  垂直

• 主要产品颜色  黑色

• 屏蔽材料  金属压铸件

• 屏蔽电镀材料  镍

• 连接器外形  标准

• 端子接合区域电镀材料厚度 (µin) 30

• 端子底板材料  钯镍

• 端子接触部电镀材料  金 (Au) | 镀金

• 端子基材  磷青铜 | 铜合金

• PCB 端子端接区域电镀材料  锡

• 端子选项  已安装

• 矩形端接柱体和尾部宽度  .5 mm [ .019 in ]

• PCB 端接方法  通孔 - 焊接

• 矩形端接柱体和尾部厚度  .25 mm [ .01 in ]

• 端接柱体和尾部长度 (mm) 3.43 | 3.81 | 4.7 | 5.46

• 端接柱体和尾部长度 (in) .135 | .15 | .185 | .215

• 安装孔直径 (in) .152 | .17

• 面板安装方式  后部安装

• 连接器安装类型  面板安装和板载

• PCB 安装固定  带有

• PCB 安装固定类型  安装孔 | 板锁

• 接合固定  带有

• 接合固定类型  螺钉锁 | 释放锁

• 外壳材料  热塑性 | 聚酯

• 中心线（间距）  2.16 mm [ .085 in ]

• 行间距  4.3 mm [ .169 in ]

• 工组温度范围  -40 – 105 °C [ -40 – 221 °F ]

• 屏蔽  是

• 电路应用  Signal

• 封装方法  Tray

• 封装数量  45 | 60 | 90
