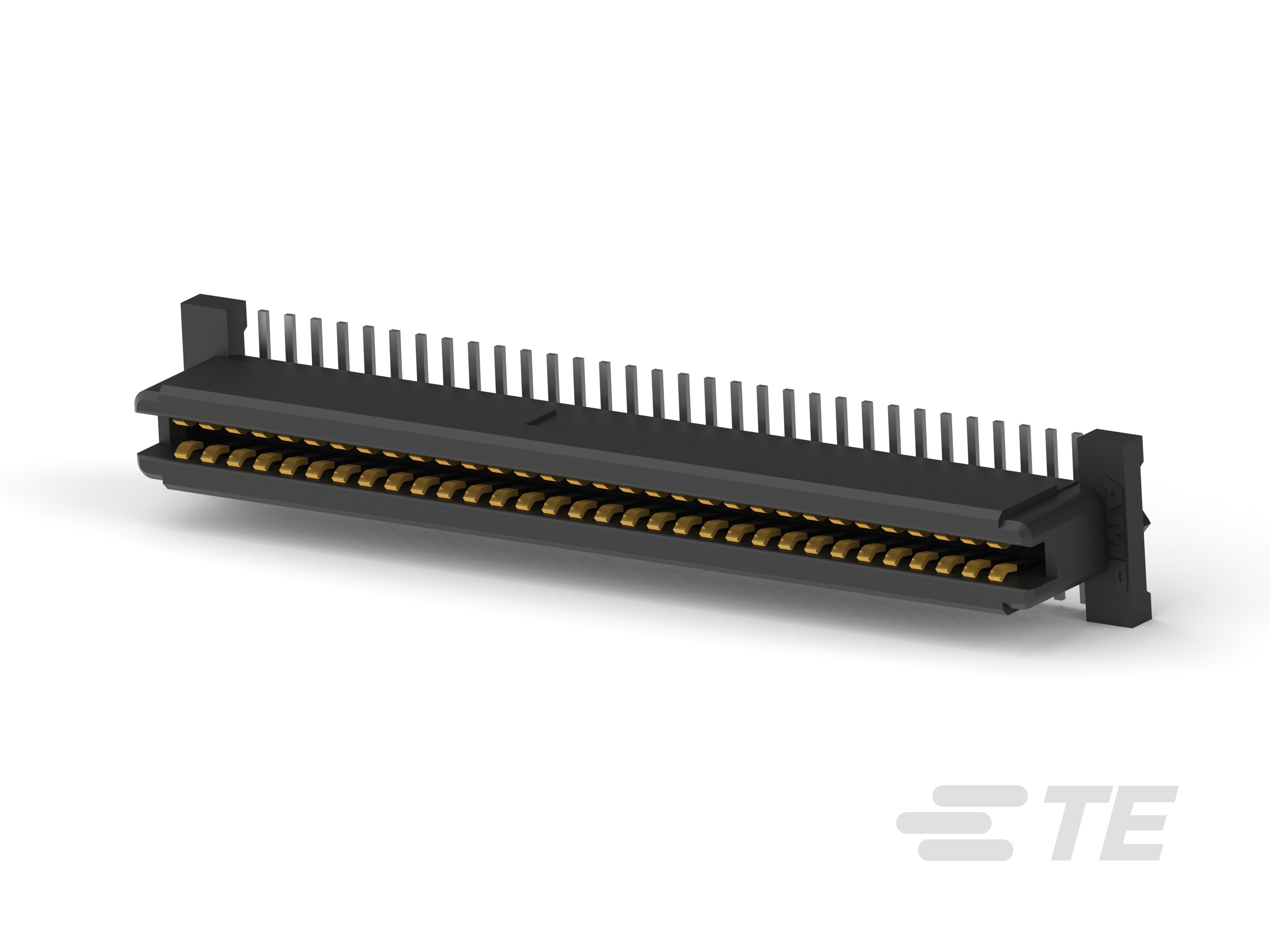

自由高度插座连接器：板对板，垂直，84，1mm

请查看产品文档或联系我们以了解最新的机构审批信息。

• PCB 连接器类型  PCB 安装母端

• 连接器系统  板对板

• 可密封  否

• 连接器和端子端接到  印刷电路板

• 连接器产品类型  连接器组件

• 列数  42

• 板对板配置  平行

• 可堆叠  是

• PCB 安装方向  垂直

• 位数  84

• 绝缘电阻 (MΩ) 2

• 工作电压 (VAC) 250

• 差分信号  是

• 主要产品颜色  黑色

• PCB 端子端接区域电镀材料厚度 (µm) 3.81, 3.81 – 6.35

• PCB 端子端接区域电镀材料厚度 (µin) 150, 150 – 250

• PCB 端子端接区域电镀材料表面涂层  哑光

• 对接公端厚度  .2 mm [ .008 in ]

• 端子基材  磷青铜

• 端子接合区域电镀材料厚度 (µm) .76, 1.27

• 端子接合区域电镀材料厚度 (µin) 29.92, 30, 50

• PCB 端子端接区域电镀材料  锡, 锡铅

• 端子接触部长度 (mm) 2

• 端子布局  直插式

• 对接公端宽度  .63 mm [ .024 in ]

• 端子形状和构造  单梁, 正方形

• 端子底板材料厚度  1.27 µm [ 50 µin ]

• 端子接触部电镀材料  金 (Au)

• 端子类型  插座, 母端

• 端子额定电流（最大值） (A) .8, 1

• 矩形端接柱体和尾部宽度 (mm) .3

• 矩形端接柱体和尾部宽度 (in) .011, .012

• 矩形端接柱体和尾部厚度  .2 mm [ .008 in ]

• PCB 端接方法  表面贴装

• PCB 安装固定类型  无

• 接合固定  不带

• PCB 安装对准类型  定位柱

• 接合对准类型  无

• PCB 安装固定  不带

• PCB 安装对准  不带, 带有

• 接合对准  不带

• 外壳材料  哑光, 热塑性, 高温热塑塑料

• 接合入口位置  顶部

• 中心线（间距）  1 mm [ .039 in ]

• 连接器长度  44.22 mm [ 1.74 in ]

• 堆叠高度 (mm) 8, 9, 10, 11, 12, 13, 14, 15

• 堆叠高度 (in) .394, .472, .512, .591

• 连接器高度 (mm) 5.37, 7.37, 8.4, 10.37

• 连接器高度 (in) .211, .29, .33, .408

• 连接器宽度  3.81 mm [ .15 in ]

• 工组温度范围  -55 – 110 °C [ -67 – 230 °F ]

• 装配工艺特点  拾放盖

• 电路应用  Signal

• 工业标准  IEEE 1386

• 与已批准的标准产品兼容  CSA LR7189, UL E28476

• UL 等级  已认证

• 与机构/标准产品兼容  CSA, UL

• UL 阻燃性等级  UL 94V-0

• 封装数量  300, 400, 450, 650

• 封装方法  卷带包装
