规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

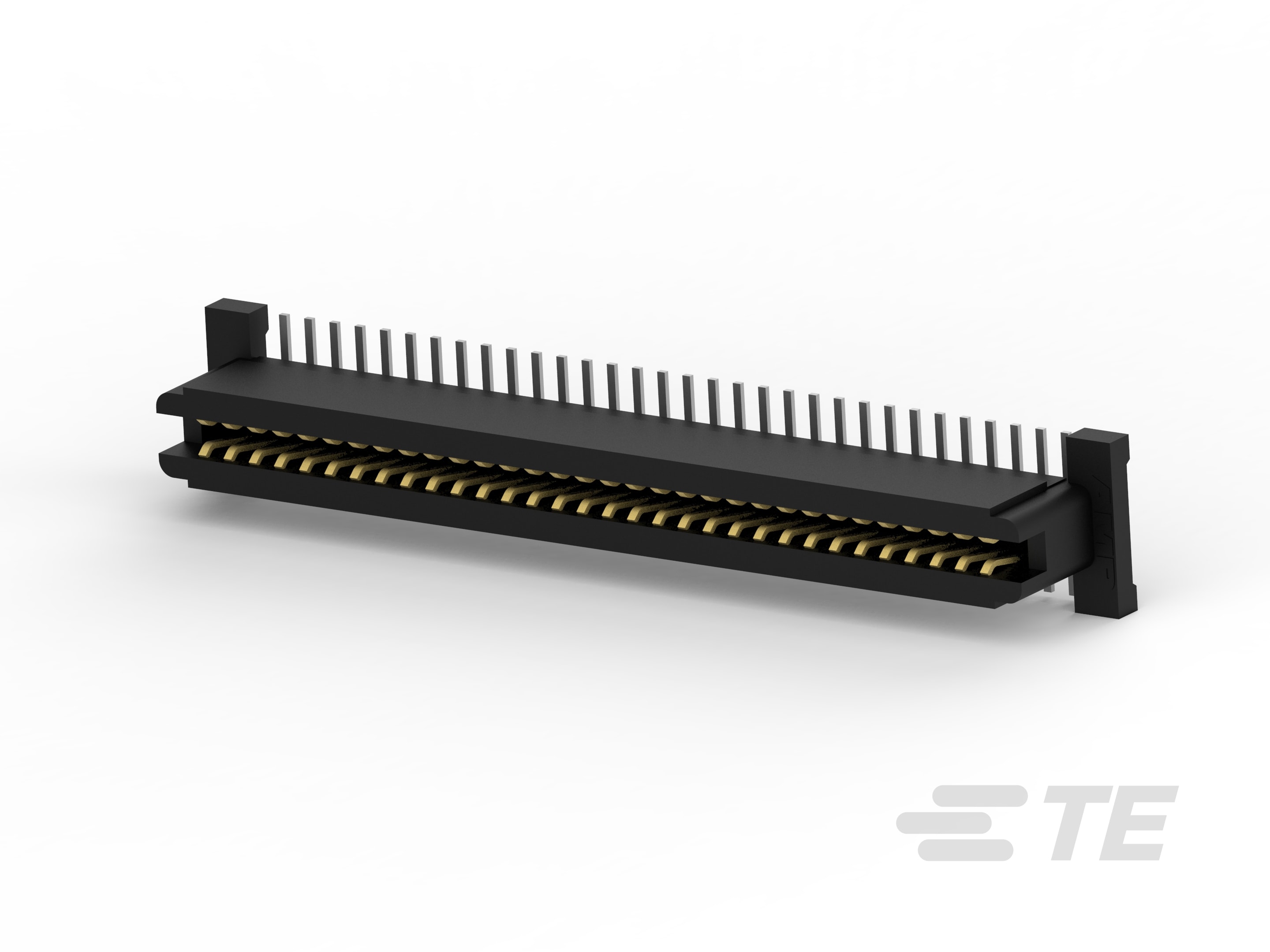

  • PCB 连接器组件类型  PCB 安装母端

  • 连接器系统  板对板

  • 可密封 

  • 连接器和端子端接到  印刷电路板

结构特性

  • 可堆叠 

  • 板对板配置  平行

  • 列数  32

  • 位数  64

  • PCB 安装方向  垂直

电气特征

  • 工作电压 (VAC) 250

  • 绝缘电阻 (MΩ) 2

信号特征

  • 差分信号 

主体特性

  • 主要产品颜色  黑色

接触件特性

  • 端子基材  磷青铜

  • PCB 端子端接区域电镀材料  锡, 锡铅

  • 端子形状和构造  单梁, 正方形

  • PCB 端子端接区域电镀材料表面涂层  哑光

  • 端子接合区域电镀材料厚度 (µm) .00076, .76, 1.27

  • 端子接合区域电镀材料厚度 (µin) 29.92, 29.9212, 30, 50

  • 端子底板材料厚度  1.27 µm [ 50 µin ]

  • 对接公端厚度  .2 mm [ .008 in ]

  • 对接公端宽度  .63 mm [ .024 in ]

  • 端子布局  直插式

  • PCB 端子端接区域电镀材料厚度 (µm) 3.81, 3.81 – 6.35

  • PCB 端子端接区域电镀材料厚度 (µin) 150, 150 – 250

  • 端子接触部电镀材料 

  • 端子类型  公端, 插座, 母端

  • 端子额定电流(最大值) (A) .8, 1

  • 端子接触部长度 (mm) 2

端接特性

  • PCB 端接方法  表面贴装

  • 矩形端接柱体和尾部宽度 (mm) .3

  • 矩形端接柱体和尾部宽度 (in) .011, .012

  • 矩形端接柱体和尾部厚度  .2 mm [ .008 in ]

机械附件

  • PCB 安装固定类型 

  • 接合固定  不带

  • 接合对准类型  无, 极化, 极化

  • 连接器安装类型  板安装

  • 接合对准  不带, 带有

  • PCB 安装对准  不带, 带有

  • PCB 安装固定  不带, 带有

  • PCB 安装对准类型  定位柱

壳体特性

  • 外壳材料  LCP, 哑光, 热塑性

  • 接合入口位置  顶部

  • 中心线(间距) (mm) .63, 1

  • 中心线(间距) (in) .039

尺寸

  • 连接器宽度  3.81 mm [ 150 in ]

  • 连接器高度 (mm) 5.37, 7.37, 8.37, 8.4, 10.37

  • 连接器高度 (in) .211, .29, .329, .33, .408

  • 堆叠高度 (mm) 8, 9, 10, 11, 12, 13, 14, 15

  • 堆叠高度 (in) .394, .433, .472, .512, .591

  • 连接器长度  34.22 mm [ 1.347 in ]

使用环境

  • 工作温度范围  -55 – 110 °C [ -67 – 230 °F ]

操作/应用

  • 装配工艺特点  拾放盖, 拾放盖

  • 电路应用  Signal

行业标准

  • 工业标准  IEEE 1386

  • 与已批准的标准产品兼容  CSA LR7189, UL E28476

  • 与机构/标准产品兼容  CSA, UL

  • UL 阻燃性等级  UL 94V-0

  • UL 等级  已认证

包装特性

  • 封装数量  300, 400, 450, 650

  • 封装方法  卷带包装, 卷带包装

参考编号

  • TE 内部编号 CAT-314-RCB64
