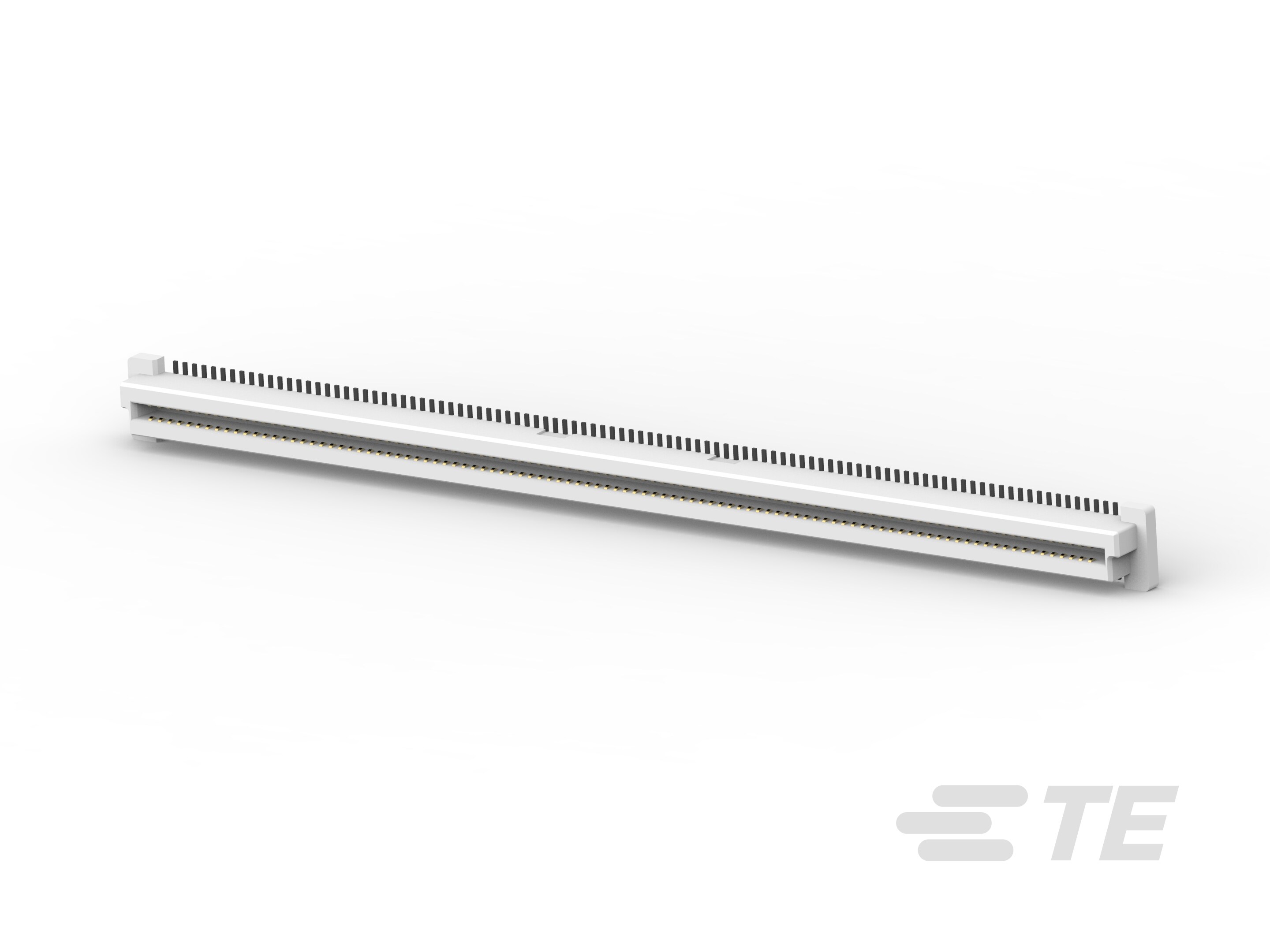

自由高度插座连接器：板对板，垂直，200，0.8mm

请查看产品文档或联系我们以了解最新的机构审批信息。

• PCB 连接器类型  PCB 安装母端

• 连接器系统  板对板

• 可密封  否

• 连接器和端子端接到  印刷电路板

• 连接器产品类型  连接器组件

• 板对板配置  平行

• 可堆叠  是

• PCB 安装方向  垂直

• 位数  200

• 介质耐压（最大值） (VAC) 500

• 绝缘电阻 (MΩ) 2

• 工作电压 (VAC) 100

• 装配过程特性材料  钢

• 主要产品颜色  土黄色

• PCB 端子端接区域电镀材料厚度  2 µm [ 78.74 µin ]

• PCB 端子端接区域电镀材料表面涂层  哑光

• 对接公端厚度 (mm) .2, .25

• 对接公端厚度 (in) .008, .01

• 端子基材  铜合金

• 端子接合区域电镀材料厚度 (µm) .2, .381, .76

• 端子接合区域电镀材料厚度 (µin) 8, 15, 30

• PCB 端子端接区域电镀材料  锡

• 端子布局  直插式

• 对接公端宽度 (mm) .4, .5, .8

• 对接公端宽度 (in) .016, .02, .031

• 端子接触部电镀材料表面涂层  哑光

• 端子形状和构造  正方形

• 端子接触部电镀材料  金 (Au)

• 端子类型  插座

• 端子额定电流（最大值） (A) .5

• 矩形端接柱体和尾部宽度 (mm) .3

• 矩形端接柱体和尾部宽度 (in) .011, .012

• 矩形端接柱体和尾部厚度  .2 mm [ .008 in ]

• PCB 端接方法  表面贴装

• 安装校准特征长度  .5 mm [ .02 in ]

• PCB 安装对准类型  定位凸耳

• 接合对准类型  极化

• PCB 安装固定  不带

• PCB 安装对准  带有

• 连接器安装类型  板安装

• 接合对准  带有

• 外壳材料  哑光

• 接合入口位置  顶部

• 中心线（间距）  .8 mm [ .031 in ]

• 堆叠高度 (mm) 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22

• 堆叠高度 (in) .197, .236, .276, .315, .354, .394, .433, .472, .512, .551, .591, .63, .669, .709, .748, .787, .827, .866

• 连接器高度 (mm) 5, 9, 13, 17, 19

• 连接器高度 (in) .197, .354, .512, .669, .748

• 壳体温度额定值  高

• 工组温度范围  -40 – 125 °C [ -40 – 257 °F ]

• 装配工艺特点  拾放盖, 无

• 电路应用  Signal

• UL 阻燃性等级  UL 94V-0

• 封装数量  5, 40, 100, 450, 700

• 封装卷筒直径 (in) .5

• 封装方法  Box, Tray, Tube, 卷带包装
