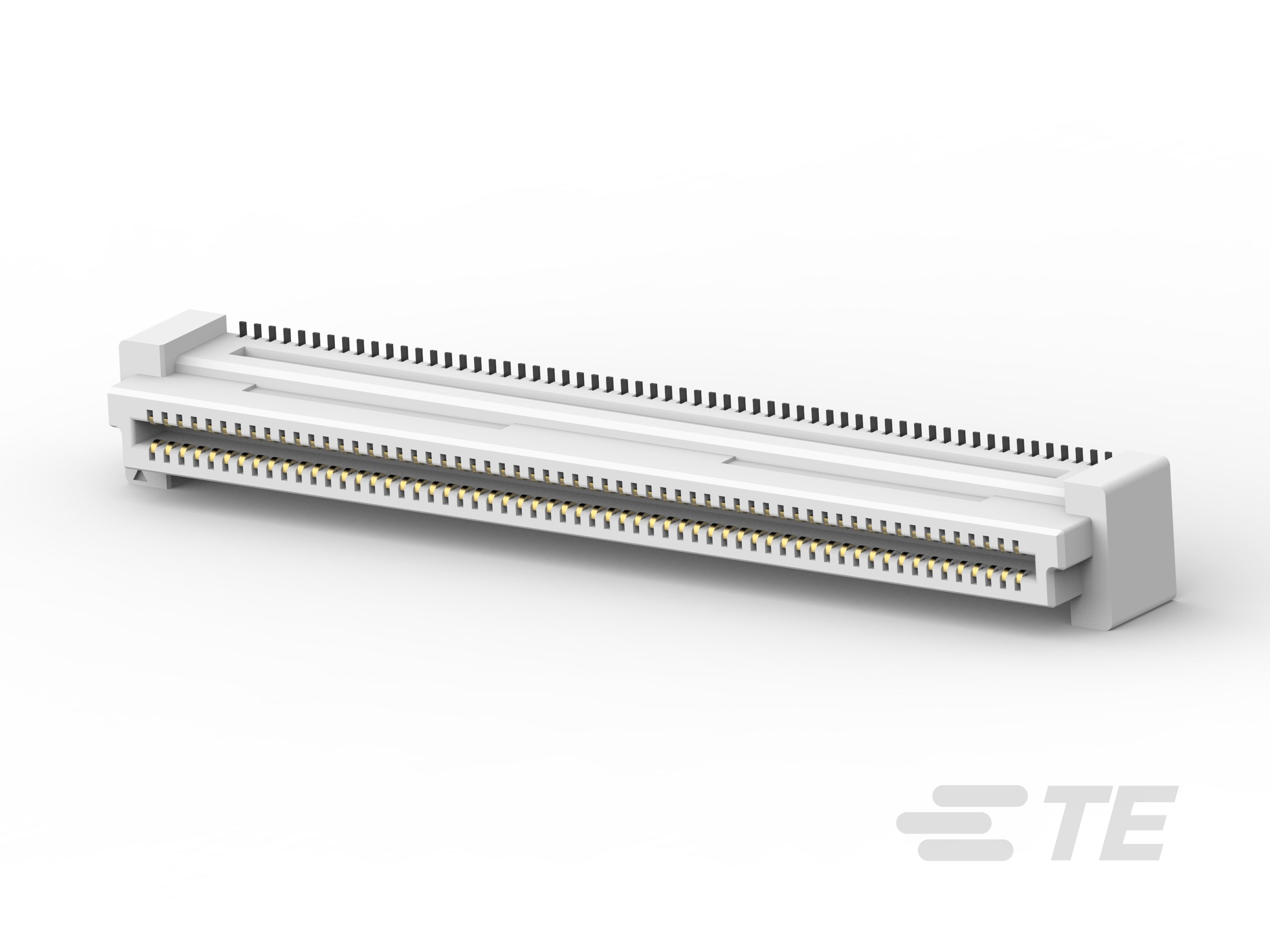

Receptacle Connector: Free Height, PCB Mount for Parallel Stacking

请查看产品文档或联系我们以了解最新的机构审批信息。

• PCB 连接器类型  PCB 安装母端

• 连接器系统  板对板

• 可密封  否

• 连接器和端子端接到  印刷电路板

• 连接器产品类型  连接器组件

• 可堆叠  是

• 位数  120

• PCB 安装方向  垂直

• 板对板配置  平行

• 介质耐压（最大值） (VAC) 500

• 绝缘电阻 (MΩ) 2

• 工作电压 (VAC) 100

• 装配过程特性材料  钢

• 主要产品颜色  土黄色 | 白色

• PCB 端子端接区域电镀材料厚度 (µm) 2

• PCB 端子端接区域电镀材料厚度 (µin) 78.74 | 78.75

• PCB 端子端接区域电镀材料表面涂层  哑光

• 对接公端厚度 (mm) .2 | .25

• 对接公端厚度 (in) .008 | .01

• 端子基材  铜合金

• PCB 端子端接区域电镀材料  锡

• 端子布局  直插式

• 对接公端宽度 (mm) .4 | .5 | .8

• 对接公端宽度 (in) .016 | .02 | .031

• 端子接触部电镀材料表面涂层  哑光

• 端子形状和构造  正方形

• 端子接合区域电镀材料厚度 (µm) .2 | .381 | .76

• 端子接合区域电镀材料厚度 (µin) 8 | 15 | 30

• 端子接触部电镀材料  金 (Au)

• 端子类型  插座 | 母端

• 端子额定电流（最大值） (A) .5 | .8

• 矩形端接柱体和尾部宽度  .3 mm [ .012 in ]

• 矩形端接柱体和尾部厚度  .2 mm [ .008 in ]

• PCB 端接方法  表面贴装

• 安装校准特征长度 (mm) .5 | .7

• 安装校准特征长度 (in) .02 | .028

• PCB 安装对准类型  外壳销钉 | 定位凸耳

• 接合对准类型  极化

• 连接器安装类型  板安装

• 接合对准  带有

• PCB 安装对准  带有

• PCB 安装固定  不带 | 带有

• 接合入口位置  顶部

• 中心线（间距）  .8 mm [ .031 in ]

• 外壳材料  LCP | 哑光

• 连接器高度 (in) .197 | .22 | .354 | .512 | .669

• 连接器高度 (mm) 5 | 5.6 | 9 | 13 | 17

• 连接器高度 (in) .197 | .22 | .354 | .512 | .669

• 堆叠高度 (mm) 5 | 5.6 | 6 | 6.6 | 7 | 7.6 | 8 | 8.6 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20

• 堆叠高度 (in) .197 | .22 | .236 | .26 | .276 | .299 | .315 | .339 | .354 | .394 | .433 | .472 | .512 | .551 | .591 | .63 | .669 | .709 | .748 | .787

• 壳体温度额定值  高

• 工组温度范围  -40 – 125 °C [ -40 – 257 °F ]

• 装配工艺特点  拾放盖 | 无

• 电路应用  Signal

• UL 阻燃性等级  UL 94V-0

• 封装卷筒直径 (in) .5 | .7

• 封装数量  8 | 9 | 100 | 200 | 400 | 450 | 650 | 700

• 封装方法  Box | Tube | 卷带包装
