规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

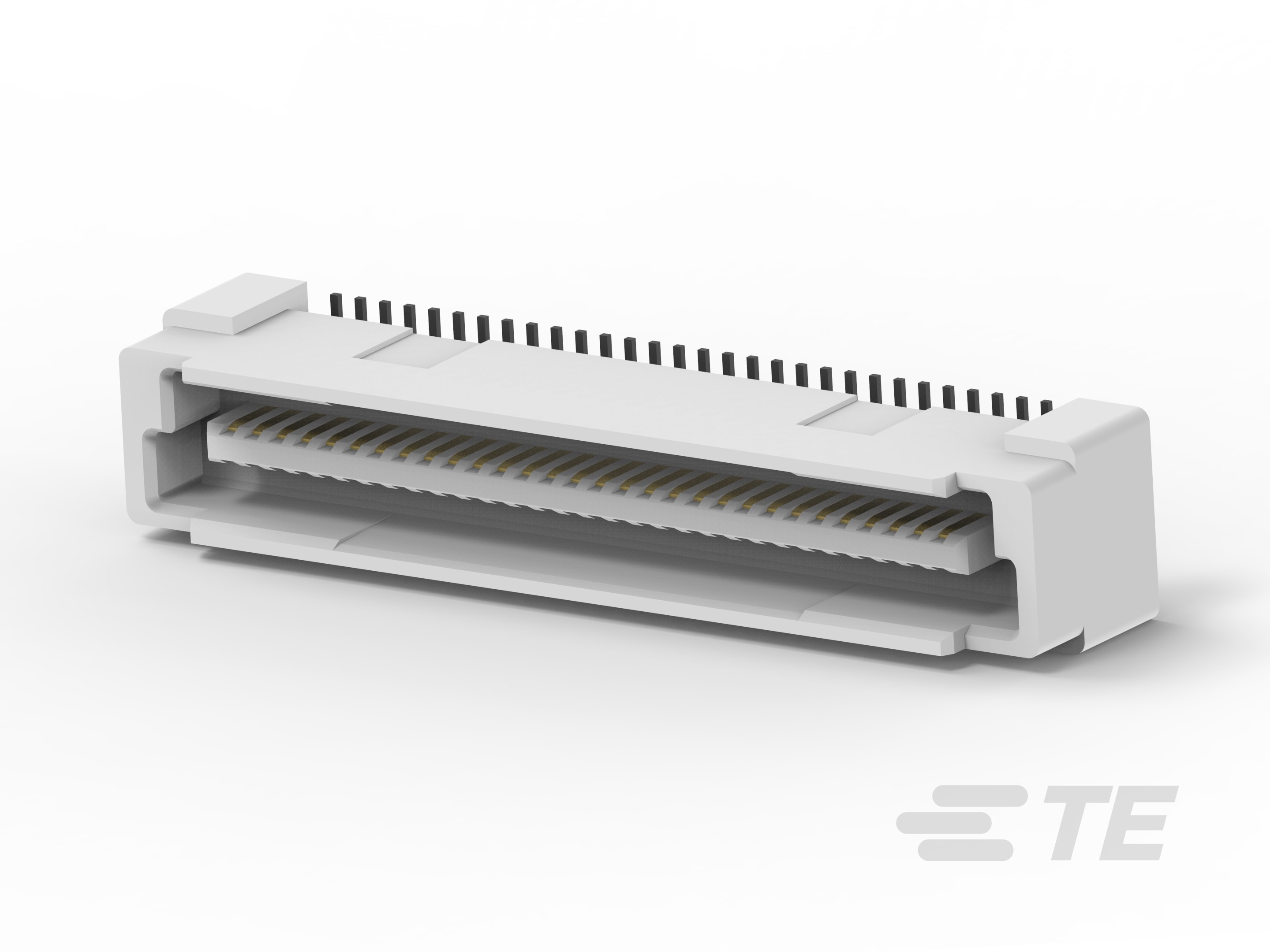

  • PCB 连接器组件类型  PCB 安装接头

  • 连接器系统  板对板

  • 接头类型  全部带罩

  • 可密封 

  • 连接器和端子端接到  印刷电路板

结构特性

  • 可堆叠 

  • 板对板配置  平行

  • 位数  60

  • PCB 安装方向  垂直

电气特征

  • 工作电压 (VAC) 100

  • 绝缘电阻 (MΩ) 2

  • 介质耐压(最大值) (VAC) 500

  • 端接电阻 (mΩ) 30

主体特性

  • 主要产品颜色  土黄色

  • 装配过程特性材料 

接触件特性

  • 端子基材  黄铜

  • PCB 端子端接区域电镀材料  锡, 锡铅

  • 端子接触部电镀材料表面涂层  哑光

  • 端子形状和构造  正方形

  • PCB 端子端接区域电镀材料表面涂层  亮光, 哑光

  • 端子接合区域电镀材料厚度 (µm) .2, .76

  • 端子接合区域电镀材料厚度 (µin) 8, 30

  • 对接公端厚度  .2 mm [ .008 in ]

  • 对接公端宽度 (mm) .4, .63

  • 对接公端宽度 (in) .016, .024

  • 端子布局  直插式

  • PCB 端子端接区域电镀材料厚度 (µm) 1, 2

  • PCB 端子端接区域电镀材料厚度 (µin) 39.37, 78.74

  • 端子接触部电镀材料 

  • 端子类型  公端

  • 端子额定电流(最大值) (A) .5

端接特性

  • PCB 端接方法  表面贴装

  • 矩形端接柱体和尾部宽度  .25 mm [ .01 in ]

  • 矩形端接柱体和尾部厚度  .2 mm [ .008 in ]

机械附件

  • PCB 安装固定类型  板锁

  • 接合对准类型  极化, 极化

  • 连接器安装类型  板安装

  • 接合对准  带有

  • PCB 安装对准  带有

  • PCB 安装固定  不带

  • PCB 安装对准类型  定位凸耳

  • 安装校准特征长度  .5 mm [ .02 in ]

壳体特性

  • 外壳材料  亮光, 哑光, 热塑性

  • 接合入口位置  顶部

  • 中心线(间距)  .8 mm [ .031 in ]

尺寸

  • 连接器高度 (mm) 5, 6, 7, 8

  • 连接器高度 (in) .197, .236, .276, .315

  • 堆叠高度 (mm) 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20

  • 堆叠高度 (in) .197, .236, .276, .315, .354, .394, .433, .472, .512, .551, .591, .63, .669, .709, .748, .787

使用环境

  • 工作温度范围  -40 – 125 °C [ -40 – 257 °F ]

  • 壳体温度额定值 

操作/应用

  • 装配工艺特点  拾放盖, 拾放盖, 无

  • 电路应用  Signal

行业标准

  • UL 阻燃性等级  UL 94V-0

包装特性

  • 封装数量  16, 600, 700, 800

  • 封装方法  Box, Tube, 卷带包装, 卷带包装

  • 封装卷筒直径 (in) .5

参考编号

  • TE 内部编号 CAT-313-PCB60
