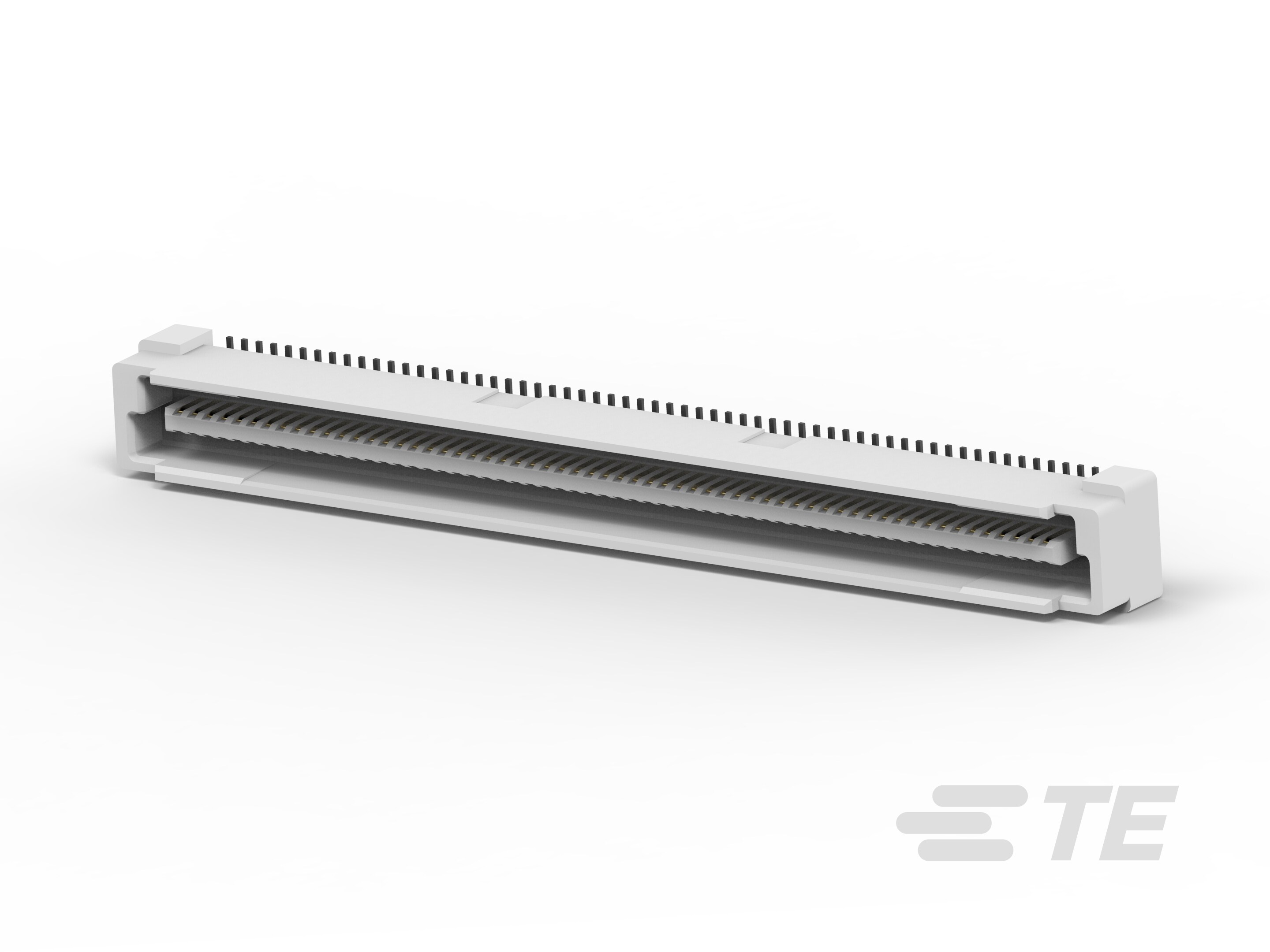

Free Height Plug Connector: Board-Board, Vertical, 120, 0.8mm

请查看产品文档或联系我们以了解最新的机构审批信息。

• PCB 连接器类型  PCB 安装接头

• 连接器系统  板对板

• 接头类型  全部带罩

• 可密封  否 | 是

• 连接器和端子端接到  印刷电路板

• 连接器产品类型  连接器组件

• 可堆叠  是

• 位数  120

• PCB 安装方向  垂直

• 板对板配置  平行

• 介质耐压（最大值） (VAC) 500

• 绝缘电阻 (MΩ) 2

• 工作电压 (VAC) 100

• 端接电阻 (mΩ) 30

• 装配过程特性材料  钢

• 主要产品颜色  土黄色

• PCB 端子端接区域电镀材料厚度 (µm) 1 | 2

• PCB 端子端接区域电镀材料厚度 (µin) 39.37 | 78.74

• PCB 端子端接区域电镀材料表面涂层  亮光 | 哑光

• 对接公端厚度  .2 mm [ .008 in ]

• 端子基材  黄铜

• PCB 端子端接区域电镀材料  锡 | 锡铅

• 端子布局  直插式

• 对接公端宽度 (mm) .4 | .63

• 对接公端宽度 (in) .016 | .024

• 端子接触部电镀材料表面涂层  哑光

• 端子形状和构造  正方形

• 端子接合区域电镀材料厚度 (µm) .2 | .381 | .76

• 端子接合区域电镀材料厚度 (µin) 8 | 15 | 30

• 端子接触部电镀材料  金 (Au)

• 端子类型  公端

• 端子额定电流（最大值） (A) .5 | .8

• 矩形端接柱体和尾部宽度  .25 mm [ .01 in ]

• 矩形端接柱体和尾部厚度  .2 mm [ .008 in ]

• PCB 端接方法  表面贴装

• 安装校准特征长度  .5 mm [ .02 in ]

• PCB 安装固定类型  板锁

• PCB 安装对准类型  定位凸耳

• 接合对准类型  极化

• 连接器安装类型  板安装

• 接合对准  带有

• PCB 安装对准  带有

• PCB 安装固定  不带

• 接合入口位置  顶部

• 中心线（间距）  .8 mm [ .031 in ]

• 外壳材料  LCP | 亮光 | 哑光

• 连接器长度  53.8 mm [ 2.11 in ]

• 连接器高度 (mm) 5 | 5.6 | 6 | 7 | 8

• 连接器高度 (in) .197 | .22 | .236 | .276 | .315

• 连接器宽度  6 mm [ .236 in ]

• 堆叠高度 (mm) 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20

• 堆叠高度 (in) .197 | .236 | .276 | .315 | .354 | .394 | .433 | .472 | .512 | .551 | .591 | .63 | .669 | .709 | .748 | .787

• PCB 厚度（建议）  19.3 mm [ .76 in ]

• 壳体温度额定值  高

• 工组温度范围  -40 – 125 °C [ -40 – 257 °F ]

• 装配工艺特点  拾放盖 | 无

• 电路应用  Signal

• UL 阻燃性等级  UL 94V-0

• 封装卷筒直径 (in) .5

• 封装数量  9 | 400 | 450 | 550 | 650

• 封装方法  Box | Tube | 卷带包装
