接触件特性
-
端子底板材料
镍
-
接合插针直径 (mm)
1.02
-
接合插针直径 (in)
.04
-
端子接合区域电镀材料厚度 (µm)
.38
-
PCB 端子端接区域电镀材料表面涂层
哑光
-
端子接合区域电镀材料厚度 (µin)
30
-
PCB 端子端接区域电镀材料
锡, 锡铅
-

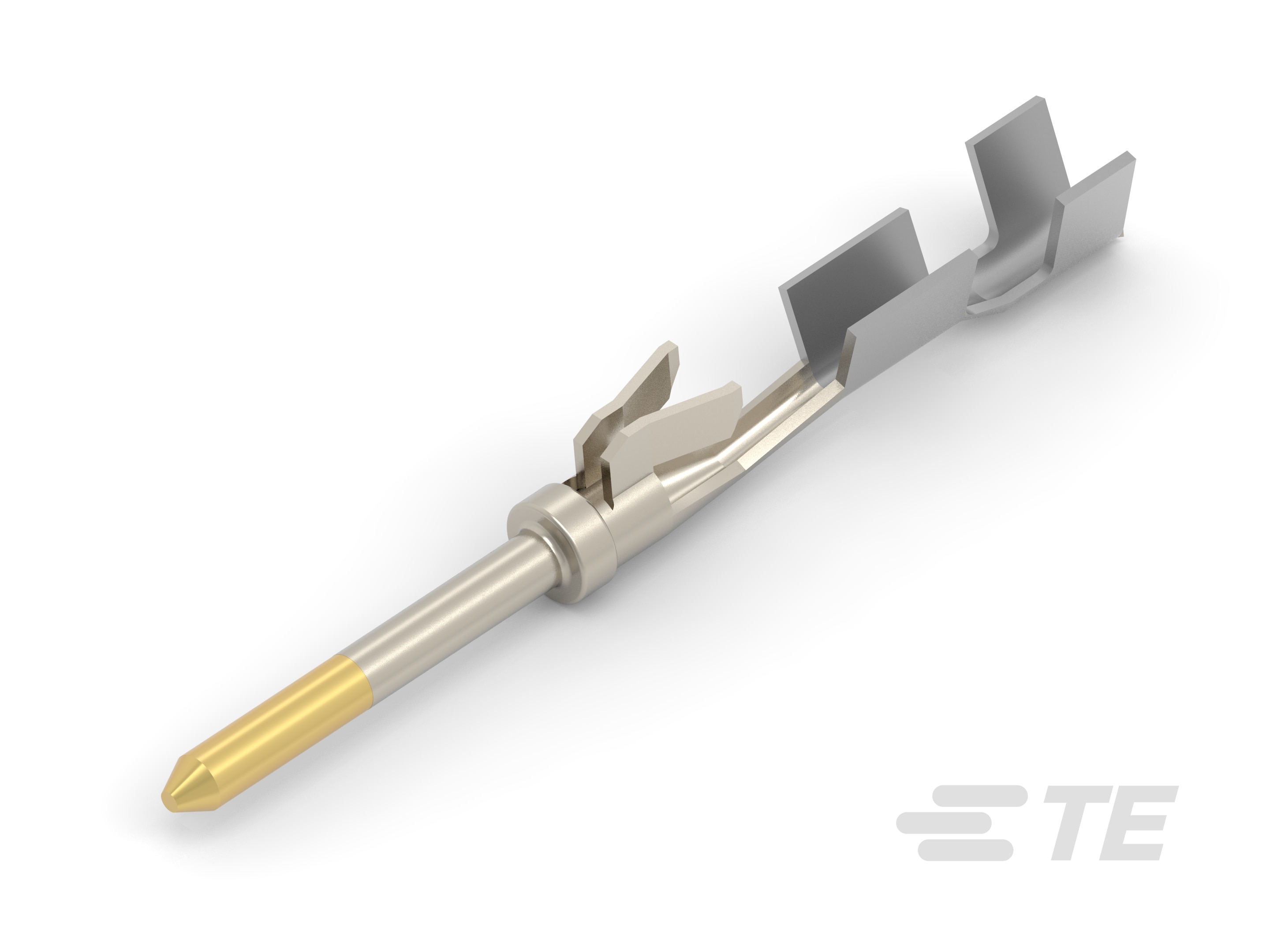

端子类型
插针
-
端子接触部电镀材料
金 (Au), 镀金
-
端子大小
尺寸 20
-
端子基材
磷青铜
-
端子额定电流(最大值) (A)
1.1, 1.9, 2.4, 3.7
端接特性
-
线缆端接方法
压接, 绝缘刺破 (IDC)
-
产品端接到
线缆
尺寸
-
兼容的绝缘直径范围 (mm)
1.27, 1.37, 1.52, .8 – 1.3, 1 – 1.3
-
兼容的绝缘直径范围 (in)
.05, .054, .075, .039 – .051, .031 – .051
-
线径 (AWG)
22 – 18, 30 – 26, 26 – 22
-
线径 (mm²)
.05 – .15, .4 – .8, .12 – .35, .15 – .4
使用环境
-
工组温度范围
-55 – 105 °C [ -67 – 221 °F ]
包装特性
-
封装方法
Reel, 带, 零散零件
-
封装数量
10000
