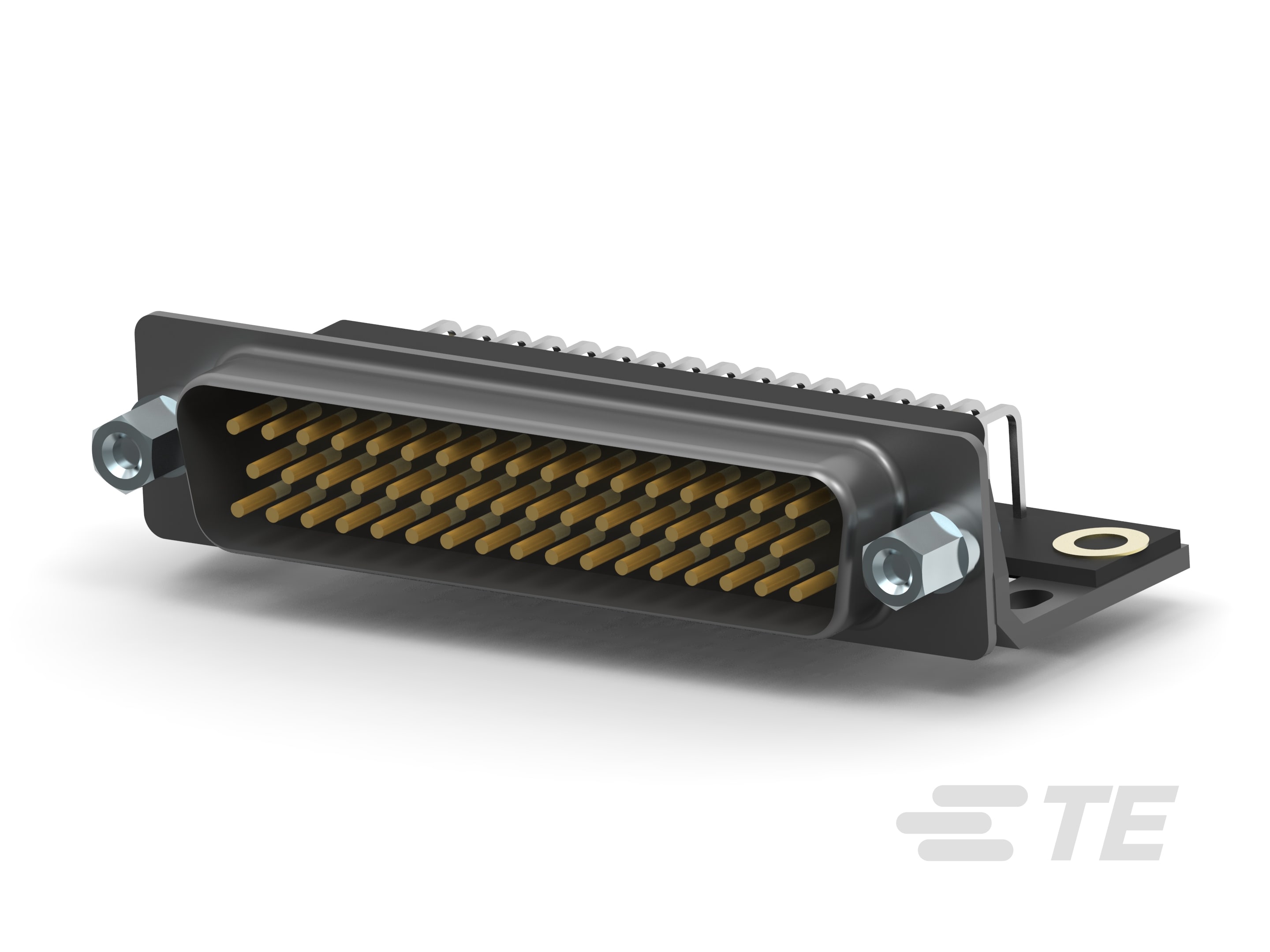

D-Sub 插头组件：直角，外壳尺寸 5，2.74mm

请查看产品文档或联系我们以了解最新的机构审批信息。

• 连接器和壳体类型  插头

• 连接器系统  板对板

• 连接器壳体尺寸  5

• 连接器和端子端接到  印刷电路板

• 接地特定类型  接地凹痕

• 壳体材料配置  全部金属外壳, 正面金属外壳

• 位数  50

• 行数  3

• PCB 安装方向  直角

• 主要产品颜色  黑色

• 外壳电镀材料  锌, 锡

• 屏蔽材料  钢

• 屏蔽电镀材料  锡

• 连接器外形  标准, 高

• 插针材料  热塑塑料

• 接合特性电镀材料  锌

• 接合特性材料  钢

• 端子基材  黄铜

• PCB 端子端接区域电镀材料  锡, 锡铅

• 端子底板材料  钯镍, 镍

• 端子接触部电镀材料  金, 镀金

• 端子接合区域电镀材料厚度 (µin) 30

• 端子形状和构造  正方形

• 端子额定电流（最大值） (A) 6

• PCB 端接方法  通孔 - 焊接

• 端接柱体和尾部长度  3.18 mm [ .125 in ]

• 方形端接柱体和尾部尺寸  .63 mm [ .025 in ]

• PCB 安装对准  带有

• 安装孔直径  3.05 mm [ .12 in ]

• PCB 安装固定  带有

• PCB 安装固定类型  安装孔

• 接合固定  不带, 带有

• 接合固定类型  安装螺钉, 母端螺钉锁，4-40 UNC

• 连接器安装类型  板安装

• 外壳材料  PBT GF, 尼龙 GF, 热塑性, 玻璃填充 PBT, 玻璃填充尼龙

• 外壳材料  碳钢, 钢

• 中心线（间距） (mm) 2.74, 2.77

• 中心线（间距） (in) .108, .109

• PCB 厚度（建议） (mm) 1.57, 1.58, 2.36, 2.39

• PCB 厚度（建议） (in) .062, .093

• 行间距  2.84 mm [ .112 in ]

• 工作温度范围  -55 – 105 °C [ -67 – 221 °F ]

• 屏蔽  否, 是

• 电路应用  Signal

• UL 阻燃性等级  UL 94V-0

• 与已批准的标准产品兼容  UL E28476

• 封装方法  Tube, 包装

• 封装数量  7
