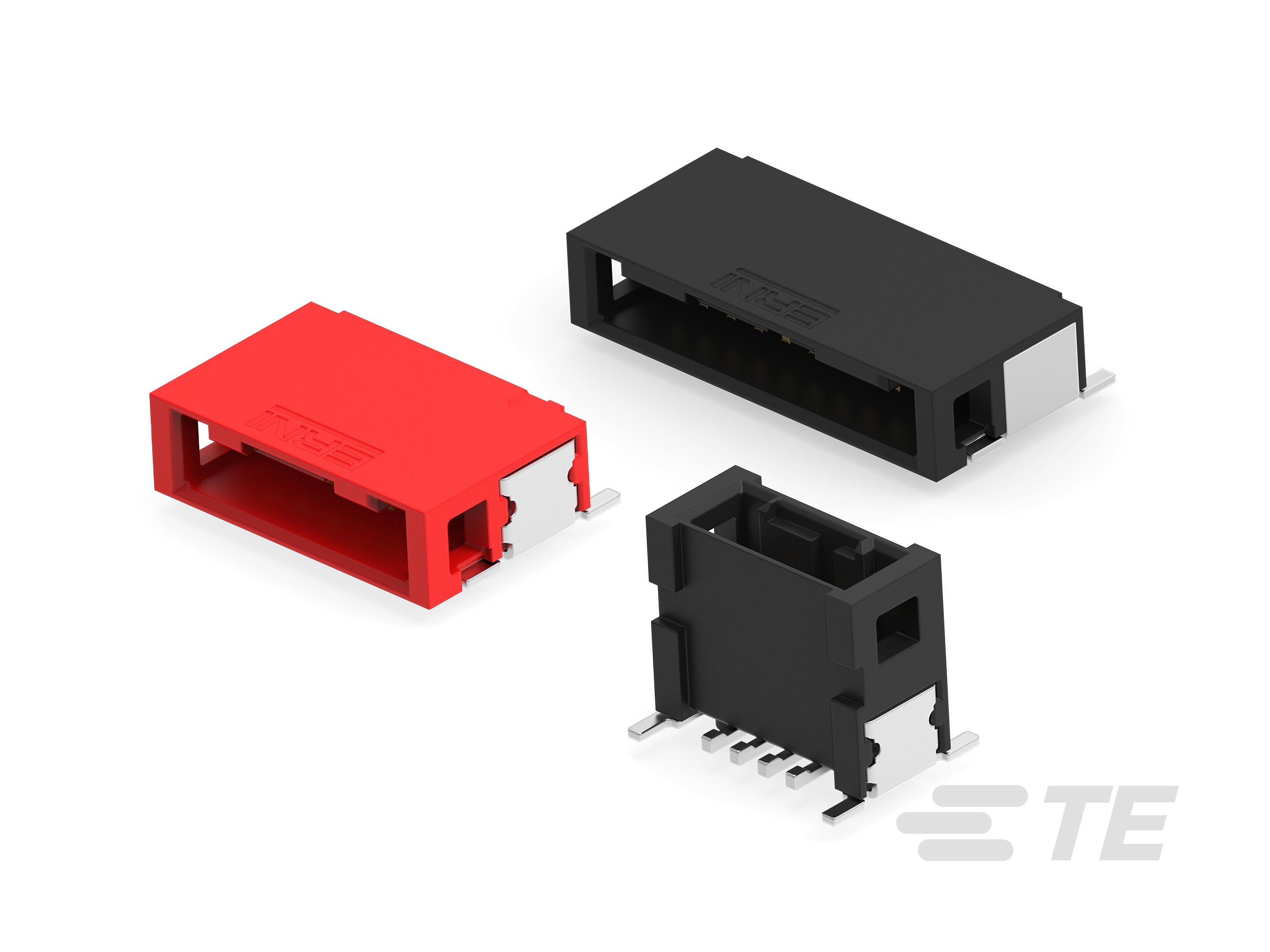

ERNI MicroBridge, Male Connectors

请查看产品文档或联系我们以了解最新的机构审批信息。

• 混合板端连接器  否

• 连接器形状  矩形

• PCB 连接器类型  PCB 安装接头

• PCB 连接器类型  PCB 安装接头

• 连接器系统  板对板 | 线到板 | 缆到板

• 接头类型  全部带罩

• 可密封  否

• 连接器和端子端接到  印刷电路板

• 接头类型  全部带罩

• 连接器产品类型  连接器组件

• 列数  2 | 4 | 5 | 6 | 8 | 9 | 10 | 12 | 14 | 16

• 装载位置数量  2 | 4 | 5 | 6 | 8 | 9 | 10 | 12 | 14 | 16

• 可堆叠  否

• 连接器端子负载状态  满载

• PCB 安装方向  垂直 | 直角

• PCB 安装方向  垂直 | 直角

• 位数  2 | 4 | 5 | 6 | 8 | 9 | 10 | 12 | 14 | 16

• 行数  1

• 行数  1

• 接触电阻 (mΩ) 5

• 绝缘电阻 (MΩ) 100

• 工作电压 (VDC) 70

• 主要产品颜色  黑色

• 主要产品颜色  黑色

• 端子接触部长度 (mm) 3.5 | 5.8

• 端子接触部长度 (in) .138 | .228

• PCB 端子端接区域电镀材料厚度  4 – 6 µm [ 157.48 – 236.22 µin ]

• 端子基材  铜合金

• 端子布局  直插式

• 端子形状和构造  正方形 | 矩形

• 端子接触部电镀材料  金 (Au)

• 端子类型  公端 | 插针

• 端子接触部电镀材料  金 (Au)

• 端子额定电流（最大值） (A) 9

• 端子类型  公端 | 插针

• PCB 端子端接区域电镀材料  锡

• PCB 端接方法  表面贴装

• PCB 端接方法  表面贴装

• 安装校准特征长度  .75 mm [ .029 in ]

• PCB 安装固定类型  固定卡扣/柱

• 接合固定  带有

• PCB 安装对准类型  定位柱 | 钉子

• 接合固定类型  锁定 | 锁闩

• PCB 安装对准  带有

• 接合对准类型  极化 | 极化凹槽

• PCB 安装对准  带有

• 接合对准类型  极化 | 极化凹槽

• 连接器安装类型  板安装

• 接合对准  带有

• PCB 安装固定  不带 | 带有

• PCB 安装固定  不带 | 带有

• 接合入口位置  侧 | 顶部

• 中心线（间距）  1.27 mm [ .05 in ]

• 外壳材料  Liquid Crystal Polymer (LCP) | 聚邻苯二甲酰胺

• 外壳材料  Liquid Crystal Polymer (LCP) | 聚邻苯二甲酰胺

• 连接器长度 (mm) 6.77 | 6.87 | 9.31 | 9.41 | 10.58 | 10.68 | 11.85 | 11.95 | 14.39 | 14.49 | 17.03 | 19.57

• 连接器长度 (in) .266 | .27 | .366 | .371 | .416 | .421 | .466 | .47 | .566 | .571 | .671 | .771

• 连接器高度 (mm) 3.5 | 7.8

• 连接器高度 (in) .138 | .307

• 连接器宽度 (mm) 7 | 8.8

• 连接器宽度 (in) .276 | .346

• 工作温度（最大值）  150 °C [ 302 °F ]

• 工组温度范围  -40 – 150 °C [ -40 – 302 °F ]

• 屏蔽  否

• 电路应用  电源和信号

• 与机构/标准产品兼容  DIN | UL

• UL 阻燃性等级  UL 94V-0

• UL 阻燃性等级  UL 94V-0
