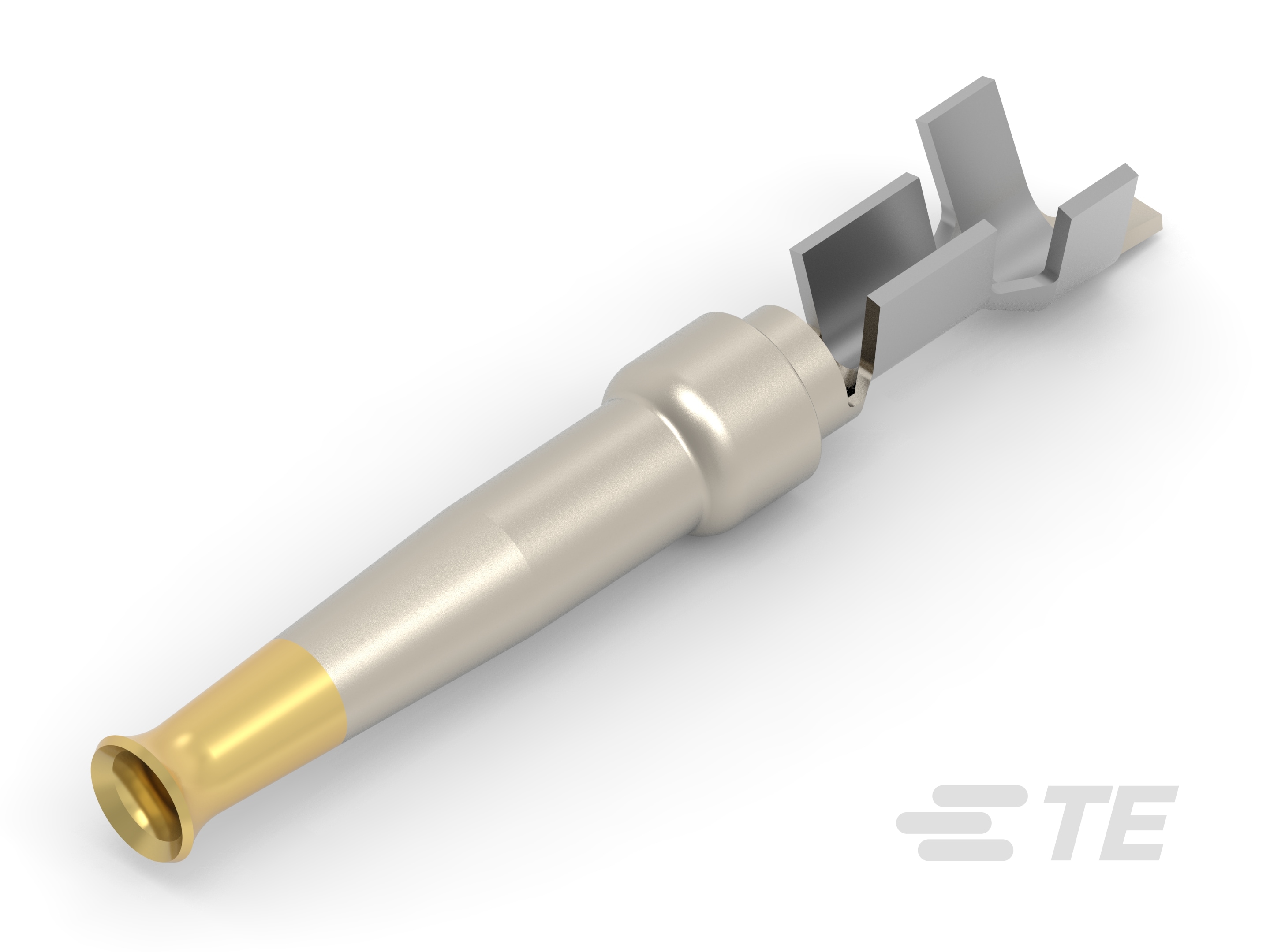

D-Sub 连接器端子：插座，磷青铜，信号，20 号

D-Sub 插座扣入式连接器端子由磷青铜材料制成，采用 20 号端子端接到电线和电缆。线径范围为 32-14 AWG，用于信号电路应用。

产品特性

端子类型: 插座
端子大小: 尺寸 20
产品端接到: 线缆
电路应用: Signal
工作温度范围(°C): -55 – 105

产品	TE 产品编号	文档	端子接触部电镀材料	壳体内的端子定位器类型	线径	线径	线缆端接方法	端子基材	端子额定电流（最大值）
20 DF SOCKET CONT,SMALL PACK	6-66505-9	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	金	-	28 – 14 AWG	.08 – .2 mm²	压接	磷青铜	1.2 A
SOCKET CONTACT, 20 DF	66504-9	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	金	-	24 – 20 AWG	.2 – .6 mm²	压接	铜锡合金	2 A
20 DF SOCKET CONTACT L.P.	745230-4	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	金	卡口	22 – 18 AWG	.4 – .8 mm²	压接	磷青铜	3.1 A
20DF COSI SOCKET	166292-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	金	卡口	28 – 24 AWG	.08 – .22 mm²	压接	磷青铜	1.2 A
SOCKET CONTACT, 20 DF	1-66504-0	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	镀金	卡口	24 – 20 AWG	.2 – .6 mm²	压接	磷青铜	2 A
HDF20 SOCKET F CRIMP SIZE28-24	5-166052-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	金	卡口	28 – 24 AWG	.08 – .22 mm²	压接	磷青铜	1.2 A
20 DF SOCKET CONT L.P.	745253-6	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	金	卡口	26 – 22 AWG	.15 – .4 mm²	压接	磷青铜	2 A
20DF SOCKET CONT. L.P.	66569-3	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	金	卡口	18 AWG	.8 – .9 mm²	焊接, 焊接	磷青铜	3.1 A
20DF COSI SOCKET	166291-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	金	卡口	24 – 20 AWG	.2 – .56 mm²	压接	磷青铜	2 A
SOCKET CONT DUPL PLT STRIP HD-	1658543-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	金	卡口	26 – 22 AWG	.15 – .4 mm²	压接	磷青铜	2 A
HD 20 SOCKET ON MINI-REEL 500	5-166051-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	金	卡口	24 – 20 AWG	.2 – .56 mm²	压接	磷青铜	2 A
CONT,SOCKET,PLATED,20DF,STRIP,#22-26	1658543-3	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	镀金	卡口	26 – 22 AWG	.15 – .4 mm²	压接	磷青铜	2 A
20 DF SOCKET PLTD	745253-3	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	镀金	卡口	26 – 22 AWG	.15 – .4 mm²	压接	磷青铜	2 A
HD 20 DF SOCKET PLTD	66505-4	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	镀金	卡口	28 – 24 AWG	.08 – .2 mm²	压接	磷青铜	1.2 A
SOCKET CONT DUPL PLT STRIP HD-	1658537-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	镀金	卡口	24 – 20 AWG	.2 – .6 mm²	压接	磷青铜	2 A
20 DF SCKT CONT,PLTD	745253-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	金	卡口	26 – 22 AWG	.15 – .4 mm²	压接	磷青铜	2 A
SOCKET CONT DUPL PLT STRIP HD-	1658538-3	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	金	-	28 – 24 AWG	.08 – .2 mm²	压接	铜锡合金	1.2 A
HD 20 DF SOCKET PLTD	66504-4	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	镀金	卡口	24 – 20 AWG	.2 – .6 mm²	压接	磷青铜	2 A
24-20 AWG HD-20 SOCKET	166051-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	金	卡口	24 – 20 AWG	.2 – .56 mm²	压接	磷青铜	2 A
20 DF SCKT CONT	66683-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	金	卡口	28 – 24 AWG	.08 – .2 mm²	压接	磷青铜	1.2 A
20DF SOCKET CONTACT,PLATED	745230-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	金	卡口	22 – 18 AWG	.4 – .8 mm²	压接	磷青铜	3.1 A
TD 20 F CRIMP SOCKET WIRE SIZE	166052-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	金	卡口	28 – 24 AWG	.08 – .22 mm²	压接	磷青铜	1.2 A
20 DF SCKT CONT	66504-3	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	金	卡口	24 – 20 AWG	.2 – .6 mm²	压接	磷青铜	2 A
SOCKET CONT DUPL PLT STRIP HD-	1658537-3	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	金	卡口	24 – 20 AWG	.2 – .6 mm²	压接	磷青铜	2 A
SOCKET CONT DUPL PLT STRIP HD-	1658538-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	金	卡口	28 – 24 AWG	.08 – .2 mm²	压接	磷青铜	1.2 A
20 DF SCKT CONT	66505-3	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	金	卡口	28 – 24 AWG	.08 – .2 mm²	压接	磷青铜	1.2 A
SOCKET CONT DUPL PLT STRIP HD-	1658542-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	镀金	卡口	22 – 18 AWG	.4 – .8 mm²	压接	磷青铜	3.1 A
SOCKET CONTACT, 20 DF	66505-9	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	金	卡口	28 – 24 AWG	.08 – .2 mm²	压接	磷青铜	1.2 A
CONT,SOCKET,PLATED,20DF,STRIP,#24-28	1-5066683-0	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	金	卡口	28 – 24 AWG	.08 – .2 mm²	压接	磷青铜	1.2 A
20 DF SOCKET CONT,SMALL PACK	1-66569-0	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	金	卡口	18 AWG	.8 – .9 mm²	焊接, 焊接	磷青铜	3.1 A
CONT,SOCKET,HDE,#22-26	1-745269-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	金	-	26 – 22 AWG	.15 – .4 mm²	绝缘刺破 (IDC)	磷青铜	2.4 A
SOCKET CONT DUPL PLT LP HD-20	1658537-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	镀金	卡口	24 – 20 AWG	.2 – .6 mm²	压接	磷青铜	2 A
SOCKET CONT DUPL PLT LP HD-20	1658537-4	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	金	卡口	24 – 20 AWG	.2 – .6 mm²	压接	磷青铜	2 A
CONT,SOCKET,PLATED,20DF,STRIP,#20-24	1658537-5	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	镀金	卡口	24 – 20 AWG	.2 – .6 mm²	压接	磷青铜	2 A
SOCKET CONT DUPL PLT LP HD-20	1658538-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	镀金	卡口	28 – 24 AWG	.08 – .2 mm²	压接	磷青铜	1.2 A
SOCKET CONT DUPL PLT STRIP HD-	1658542-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	镀金	卡口	22 – 18 AWG	.4 – .8 mm²	压接	磷青铜	3.1 A
SOCKET CONT DUPL PLT LP HD-20	1658543-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	金	卡口	26 – 22 AWG	.15 – .4 mm²	压接	磷青铜	2 A
HD 20 DF SOCKET PLTD	6-66504-8	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	金	卡口	24 – 20 AWG	.2 – .6 mm²	压接	磷青铜	2 A
SOCKET CONTACT,20DF,PLATED	66504-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	金	卡口	24 – 20 AWG	.2 – .6 mm²	压接	磷青铜	2 A
SOCKET CONTACT, 20 DF	66504-8	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	金	卡口	24 – 20 AWG	.2 – .6 mm²	压接	磷青铜	2 A
SOCKET CONTACT, 20 DF	66505-8	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	金	卡口	28 – 24 AWG	.08 – .2 mm²	压接	磷青铜	1.2 A
20DF SOCKET,PLATED	66569-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	金	卡口	18 AWG	.8 – .9 mm²	焊接, 焊接	磷青铜	3.1 A
SOCKET CONTACT, 20 DF	66683-4	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	金	卡口	28 – 24 AWG	.08 – .2 mm²	压接	磷青铜	1.2 A
20 DF SOCKET CONT,SMALL PACK	7-66504-0	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	金	卡口	24 – 20 AWG	.2 – .6 mm²	压接	磷青铜	2 A
20DF SOCKET CONTACT,PLATED	745230-5	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	镀金	卡口	22 – 18 AWG	.4 – .8 mm²	压接	磷青铜	3.1 A
20 DF SOCKET CONT L.P.	745230-7	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	镀金	卡口	22 – 18 AWG	.4 – .8 mm²	压接	磷青铜	3.1 A
20 DF SOCKET CONT. L.P.	745253-7	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	镀金	卡口	26 – 22 AWG	.15 – .4 mm²	压接	磷青铜	2 A
HD 20 DF SOCKET PLTD	1-66505-3	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	镀金	卡口	28 – 24 AWG	.08 – .2 mm²	压接	磷青铜	1.2 A
CONT,SOCKET,HDE,#18-22	1-745270-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	金	-	22 – 18 AWG	.4 – .8 mm²	绝缘刺破 (IDC)	磷青铜	3.7 A
CONT,SOCKET,PLATED,20DF,STRIP,#20-24	1658537-6	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	金	卡口	24 – 20 AWG	.2 – .6 mm²	压接	磷青铜	2 A
20DP CRIMP SOCKET	166996-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	金	卡口	32 – 28 AWG	.032 – .09 mm²	压接	磷青铜	1.2 A
CONT,SOCKET,PLATED,20DF,STRIP,#24-28	5066683-7	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	镀金	卡口	28 – 24 AWG	.08 – .2 mm²	压接	磷青铜	1.2 A
SOCKET CONTACT,20DF,PLATED	66505-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	金	卡口	28 – 24 AWG	.08 – .2 mm²	压接	磷青铜	1.2 A
HDE-20 SCKT 18-22 AWG OPEN BAR	745270-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	无镀层	-	22 – 18 AWG	.32 – .82 mm²	夹具	磷青铜	3.7 A
CONTACT HDE SKT #1 30DP L/P	745931-3	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	金	-	30 – 26 AWG	.05 – .15 mm²	绝缘刺破 (IDC)	磷青铜	1.5 A
CONT,SOCKET,PLATED,HDE,#26-30	745931-8	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	金	-	30 – 26 AWG	.05 – .15 mm²	绝缘刺破 (IDC)	磷青铜	1.5 A

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

接触件特性

PCB 端子端接区域电镀材料 金, 锡, 锡铅, 镀金
端子底板材料镍
PCB 端子端接区域电镀材料表面涂层亮光
端子接合区域电镀材料厚度 (µm) .76
端子接合区域电镀材料厚度 (µin) 30, 50, 100
接合插针直径 (mm) 1, 1.02
接合插针直径 (in) .04
端子类型插座
端子接触部电镀材料 无镀层, 金, 镀金
端子大小 尺寸 20
端子基材 磷青铜, 铜锡合金
端子额定电流（最大值） (A) 1.2, 1.5, 2, 2.4, 3.1, 3.7
端子色带 绿色, 绿色点阵, 蓝色, 黄色

端接特性

端接柱体和尾部长度 (in) .37
圆形端接柱体和尾部直径 2.16 mm [ .085 in ]
线缆端接方法 压接, 夹具, 焊接, 焊接, 绝缘刺破 (IDC)
产品端接到线缆

机械附件

带导线绝缘 不带, 带有
壳体内的端子定位器类型卡口

尺寸

兼容的绝缘直径范围 (mm) .5 – 1.02, .76 – 1.02, 1.01 – 1.27, 1.27 – 1.52, 1.37, 1.52, 1.73
兼容的绝缘直径范围 (in) .02 – .04, .03 – .04, .04 – .05, .05 – .06, .054, .06, .068
线径 (AWG) 18, 22 – 18, 24 – 20, 26 – 22, 28 – 14, 28 – 24, 30 – 26, 32 – 28
线径 (mm²) .032 – .09, .05 – .15, .08 – .2, .08 – .22, .15 – .4, .2 – .56, .2 – .6, .32 – .82, .4 – .8, .8 – .9

使用环境

工作温度范围 -55 – 105 °C [ -67 – 221 °F ]

操作/应用

电路应用 Signal

识别标记

端子颜色代码 无, 红色, 绿色, 蓝色, 黄色, 黑色

包装特性

封装方法 Box, Reel, 小卷, 带, 盒和纸箱, 零散零件
封装数量 100, 500, 1000, 10000, 12500

参考编号

TE 内部编号 CAT-035-DCCSC20

D-Sub 连接器端子：插座，磷青铜，信号，20 号

产品特性

端子类型: 插座

端子大小: 尺寸 20

产品端接到: 线缆

电路应用: Signal

工作温度范围(°C): -55 – 105

规格特性

接触件特性

PCB 端子端接区域电镀材料 金, 锡, 锡铅, 镀金

端子底板材料 镍

PCB 端子端接区域电镀材料表面涂层 亮光

端子接合区域电镀材料厚度 (µm) .76

端子接合区域电镀材料厚度 (µin) 30, 50, 100

接合插针直径 (mm) 1, 1.02

接合插针直径 (in) .04

端子类型 插座

端子接触部电镀材料 无镀层, 金, 镀金

端子大小 尺寸 20

端子基材 磷青铜, 铜锡合金

端子额定电流（最大值） (A) 1.2, 1.5, 2, 2.4, 3.1, 3.7

端子色带 绿色, 绿色点阵, 蓝色, 黄色

端接特性

端接柱体和尾部长度 (in) .37

圆形端接柱体和尾部直径 2.16 mm [ .085 in ]

线缆端接方法 压接, 夹具, 焊接, 焊接, 绝缘刺破 (IDC)

产品端接到 线缆

机械附件

带导线绝缘 不带, 带有

壳体内的端子定位器类型 卡口

尺寸

兼容的绝缘直径范围 (mm) .5 – 1.02, .76 – 1.02, 1.01 – 1.27, 1.27 – 1.52, 1.37, 1.52, 1.73

兼容的绝缘直径范围 (in) .02 – .04, .03 – .04, .04 – .05, .05 – .06, .054, .06, .068

线径 (AWG) 18, 22 – 18, 24 – 20, 26 – 22, 28 – 14, 28 – 24, 30 – 26, 32 – 28

线径 (mm²) .032 – .09, .05 – .15, .08 – .2, .08 – .22, .15 – .4, .2 – .56, .2 – .6, .32 – .82, .4 – .8, .8 – .9

使用环境

工作温度范围 -55 – 105 °C [ -67 – 221 °F ]

操作/应用

电路应用 Signal

识别标记

端子颜色代码 无, 红色, 绿色, 蓝色, 黄色, 黑色

包装特性

封装方法 Box, Reel, 小卷, 带, 盒和纸箱, 零散零件

封装数量 100, 500, 1000, 10000, 12500

参考编号

TE 内部编号 CAT-035-DCCSC20
