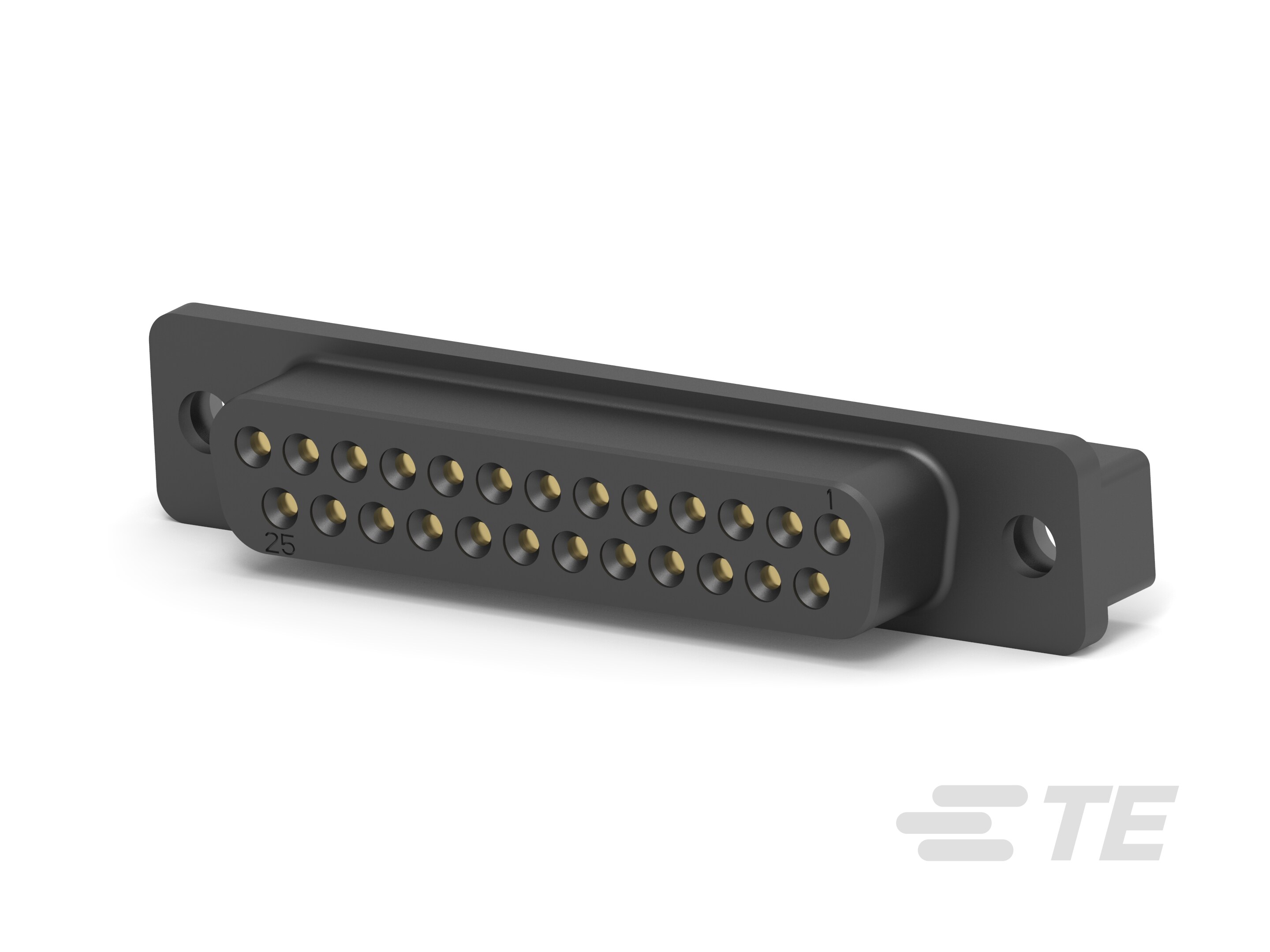

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 外壳类型  全塑, 全部金属外壳, 正面金属外壳

  • 连接器和壳体类型  母端, 母端

  • 连接器系统  板对板

  • D-Sub 外壳尺寸  3

  • 可密封 

  • 连接器和端子端接到  印刷电路板

  • 产品类型  连接器

  • 接地汇流条  不带, 带有

  • 已接地 

  • 接地凹痕  不带

  • 屏蔽  否, 是

结构特性

  • 位数  15, 25

  • 行数  2

  • PCB 安装方向  垂直

  • 性能级别  第 2 级

  • 预装 

主体特性

  • 连接器外形  标准, 高

  • 母螺钉锁电镀材料  镀镍铜薄层

  • 插针材料  热塑塑料, 聚酰胺,GV, 锌, 黄铜

  • 屏蔽电镀材料 

  • 柱体尺寸 (mm) .32, .64, .66

  • 柱体尺寸 (in) .025, .026

  • 外壳材料  碳钢, 钢

  • 屏蔽材料 

  • 塑料  否, 是

  • 母螺钉锁材料  锌, 黄铜

  • 外壳电镀材料  锌, 锡

  • 颜色  黑色

接触件特性

  • 端子基材  磷青铜

  • PCB 端子端接区域电镀材料  金, 锡, 锡铅

  • 端子底板材料  钯镍, 铜, 镍

  • 端子接触部电镀材料  金, 钯镍打底镀金, 镀金

  • 端子形状和构造  圆形, 圆形, 正方形

  • 端子额定电流(最大值) (A) 6

  • 端子接触部电镀厚度  .76 µm [ 30 µin ]

  • PCB 端接区域电镀涂层  亮光

端接特性

  • PCB 端接方法  通孔 - 焊接

  • 接地夹  不带

  • 端接柱体长度 (mm) .43, 10.85, 3.18, 3.2, 4.32, 4.78

  • 端接柱体长度 (in) .125, .126, .17, .188, .427

机械附件

  • 面板安装特性  不带

  • PCB 安装固定  不带, 带有

  • PCB 安装固定类型  4-40 固定插针, 4-40 固定螺钉锁, 安装孔, 安装孔, 板锁

  • 接合固定  不带, 带有

  • 接合固定类型  4-40 螺钉锁, 插针板锁, 母端螺钉锁,4-40 UNC, 母端螺钉锁,M3, 母端螺钉锁,固定, 箝紧螺母,4-40 UNC, 螺纹插针,4-40 UNC, 螺纹插针,4-40 UNC, 螺纹插针,M3

  • 连接器安装类型  板安装

  • 安装孔直径 (mm) 3.05, 3.07, 3.1, 5

  • 安装孔直径 (in) .12, .121

  • 箝紧螺母电镀材料 

  • 箝紧螺母材料 

  • 板锁材料  磷青铜, 黄铜

  • 板锁电镀材料  铜镀锡, 锡

  • 螺纹插针材料  黄铜

壳体特性

  • 中心线(间距) (mm) 2.74, 2.77

  • 中心线(间距) (in) .108, .109

  • 壳体颜色  黑色

  • 外壳材料  PBT GF, 尼龙 GF, 热塑性塑料, 玻璃填充 PBT, 玻璃填充聚酯, 玻璃纤维尼龙, 聚酯 GF, 聚酯

尺寸

  • 行间距  2.84 mm [ .112 in ]

  • PCB 厚度(建议) (mm) 1.57, 1.57 – 2.36, 1.6, 2.36, 2.36 – 3.18

  • PCB 厚度(建议) (in) .062, .062 – .093, .063, .093, .093 – .125

使用环境

  • 工作温度范围  -55 – 105 °C [ -67 – 221 °F ]

操作/应用

  • 电路应用  Signal

行业标准

  • 已批准的标准  DIN 41652, UL E28476, UL E81956

  • 插针易燃性等级  UL 94V-0

  • UL 易燃性等级  UL 94V-0

包装特性

  • 封装数量  10, 13, 30, 7

  • 封装方法  包装, 托盘, 管

其他

  • 注释  所有母端都预装了尺寸 20 DF 柱形母端子

参考编号

  • TE 内部编号 CAT-025-DRAVS3277
