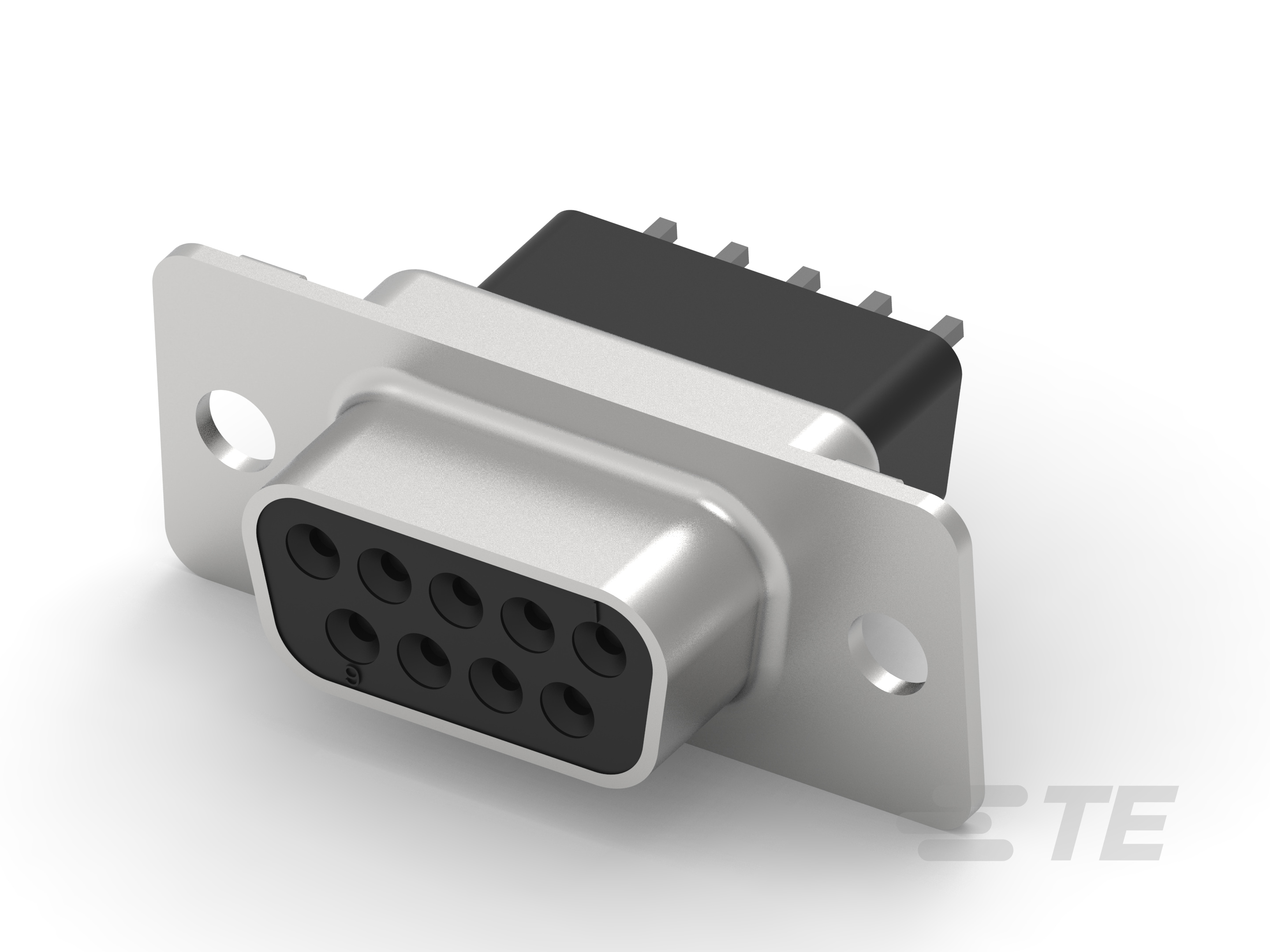

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 连接器和壳体类型  母端, 母端

  • 连接器系统  板对板, 缆到板

  • 连接器壳体尺寸  1

  • 连接器和端子端接到  印刷电路板

  • 壳体材料配置  全塑料, 全部金属外壳, 正面金属外壳

  • 接地特定类型  接地汇流条

结构特性

  • 位数  9

  • 行数  2

  • PCB 安装方向  垂直

主体特性

  • 主要产品颜色  黑色

  • 外壳电镀材料  锌, 锡

  • 屏蔽材料 

  • 屏蔽电镀材料 

  • 连接器外形  标准, 高

  • 插针材料  热塑塑料, 聚酰胺,GV, 黄铜

  • 接合固定特征材料  黄铜

  • 装配过程特性材料  磷青铜, 黄铜

  • 接合特性材料  钢, 锌, 黄铜

  • 接合特性电镀材料  锡, 镀镍铜薄层

接触件特性

  • 端子基材  磷青铜

  • PCB 端子端接区域电镀材料  锡, 锡铅

  • 端子底板材料  钯镍, 铜, 镍

  • 端子接触部电镀材料  金, 钯镍打底镀金, 镀金

  • 端子接合区域电镀材料厚度  .76 µm [ 30 µin ]

  • 端子形状和构造  圆形, 圆形, 正方形

  • 端子额定电流(最大值) (A) 6

  • PCB 端接区域电镀涂层  亮光

端接特性

  • PCB 端接方法  通孔 - 焊接

  • 端接柱体和尾部长度 (mm) 3.18, 3.2, 4.32, 4.5, 4.78, 10.8, 10.85, 16.54

  • 端接柱体和尾部长度 (in) .125, .126, .17, .177, .188, .427, .65, .651

  • 圆形端接柱体和尾部直径 (mm) .66, .7

  • 圆形端接柱体和尾部直径 (in) .026, .027

  • 矩形端接柱体和尾部宽度  .45 mm [ .017 in ]

  • 矩形端接柱体和尾部厚度  .32 mm [ .012 in ]

  • 方形端接柱体和尾部尺寸  .63 mm [ .025 in ]

机械附件

  • PCB 安装对准  带有

  • 安装孔直径 (mm) 3.05, 3.07, 3.1, 5

  • 安装孔直径 (in) .12, .121

  • PCB 安装固定  不带, 带有

  • PCB 安装固定类型  4-40 固定插针, 4-40 固定螺钉锁, 安装孔, 安装孔, 板锁, 焊尾

  • 接合固定  不带, 带有

  • 接合固定类型  插针板锁, 母端螺钉锁,4-40 UNC, 母端螺钉锁,M3, 母端螺钉锁,固定, 箝紧螺母,4-40 UNC, 螺纹插针, 螺纹插针,4-40 UNC, 螺纹插针,4-40 UNC, 螺纹插针,M3

  • 连接器安装类型  板安装

  • 装配过程特性电镀材料  锡, 镀锡铜

壳体特性

  • 外壳材料  PBT, PBT GF, PBTP GF, 尼龙 GF, 热塑性, 玻璃填充 PBT, 玻璃填充 PBT, 玻璃填充尼龙, 玻璃填充尼龙, 玻璃填充聚酯, 聚酯, 聚酯 GF

  • 外壳材料  碳钢, 钢

  • 中心线(间距)  2.74 mm [ .108 in ]

尺寸

  • PCB 厚度(建议) (mm) 1.57, 1.57 – 2.36, 1.58 – 2.36, 1.6, 2.36, 2.36 – 3.18, 3.18

  • PCB 厚度(建议) (in) .062, .062 – .093, .063, .093, .093 – .125, .125

  • 行间距  2.84 mm [ .112 in ]

使用环境

  • 工作温度范围  -55 – 105 °C [ -67 – 221 °F ]

操作/应用

  • 屏蔽  否, 是

  • 电路应用  Signal

  • 耐用性等级 (Cycles) 200

行业标准

  • UL 阻燃性等级  UL 94V-0

  • 与已批准的标准产品兼容  DIN 41652, UL E28476, UL E81956

包装特性

  • 封装方法  Tray, Tube

  • 封装数量  13, 17, 55, 70

参考编号

  • TE 内部编号 CAT-025-DRAVS1274
