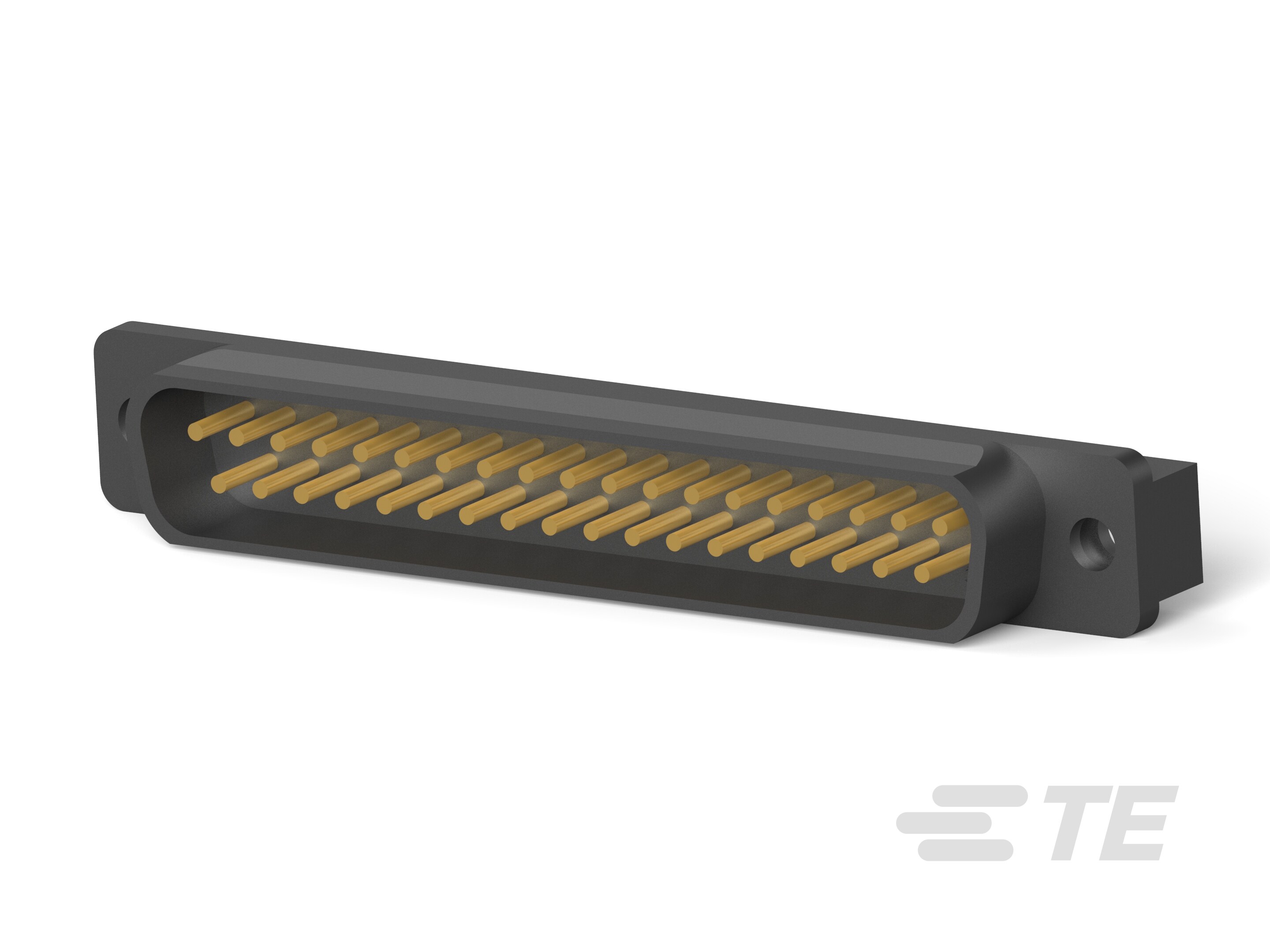

D-Sub 插头组件：垂直，外壳尺寸 4，2.74mm

请查看产品文档或联系我们以了解最新的机构审批信息。

• 接地特定类型  接地凹痕

• 壳体材料配置  全塑料 | 全部金属外壳 | 正面金属外壳

• 连接器和壳体类型  插头

• 连接器系统  板对板 | 线到板

• 连接器壳体尺寸  4

• 连接器和端子端接到  印刷电路板

• 位数  37

• 行数  2

• PCB 安装方向  垂直

• 主要产品颜色  黑色

• 接合固定特征材料  黄铜

• 屏蔽材料  钢

• 接合特性电镀材料  镀镍铜薄层

• 装配过程特性材料  黄铜

• 插针材料  聚酰胺，GV | 黄铜

• 外壳电镀材料  锌 | 锡

• 接合特性材料  锌 | 黄铜

• 屏蔽电镀材料  锡

• 连接器外形  标准 | 高

• 端子接合区域电镀材料厚度 (µin) 30

• 端子底板材料  钯镍 | 镍

• 端子接触部电镀材料  金 (Au) | 镀金

• 端子基材  黄铜

• PCB 端子端接区域电镀材料  锡 | 锡铅

• 端子形状和构造  圆形 | 正方形

• 端子额定电流（最大值） (A) 1.5 | 6

• 端子选项  已安装

• 方形端接柱体和尾部尺寸  .63 mm [ .025 in ]

• PCB 端接方法  通孔 - 焊接

• 端接柱体和尾部长度 (mm) 3.18 | 4.32 | 4.78

• 端接柱体和尾部长度 (in) .125 | .17 | .188

• 端接柱体和尾部直径 (mm) .6 | .66

• 端接柱体和尾部直径 (in) .023 | .026

• 安装孔直径 (in) .12 | .121

• 装配过程特性电镀材料  锡

• 安装孔直径 (mm) 3.05 | 3.07

• 安装孔直径 (in) .12 | .121

• 安装孔直径 (mm) 3.05 | 3.07

• 连接器安装类型  板安装

• PCB 安装固定  带有

• PCB 安装固定类型  4-40 固定螺钉锁 | 安装孔 | 板锁

• 接合固定  不带 | 带有

• 接合固定类型  4-40 螺钉锁 | 母端螺钉锁，4-40 UNC | 母端螺钉锁，固定 | 螺纹插针，4-40 UNC

• 外壳材料  PBT GF | 热塑性 | 聚酯

• 外壳材料  碳钢 | 钢

• 中心线（间距） (mm) 2.74 | 2.77

• 中心线（间距） (in) .108 | .109

• PCB 厚度（建议） (mm) 1.57 | 1.57 – 2.36 | 2.36 | 2.36 – 3.18 | 3.18

• PCB 厚度（建议） (in) .062 – .093 | .062 | .093 – .125 | .093 | .125

• 行间距 (mm) 2.84

• 行间距 (in) .111 | .112

• 工组温度范围  -55 – 105 °C [ -67 – 221 °F ]

• 屏蔽  否 | 是

• 电路应用  Signal

• UL 阻燃性等级  UL 94V-0

• 与已批准的标准产品兼容  UL E28476

• 封装方法  Tube

• 封装数量  7
