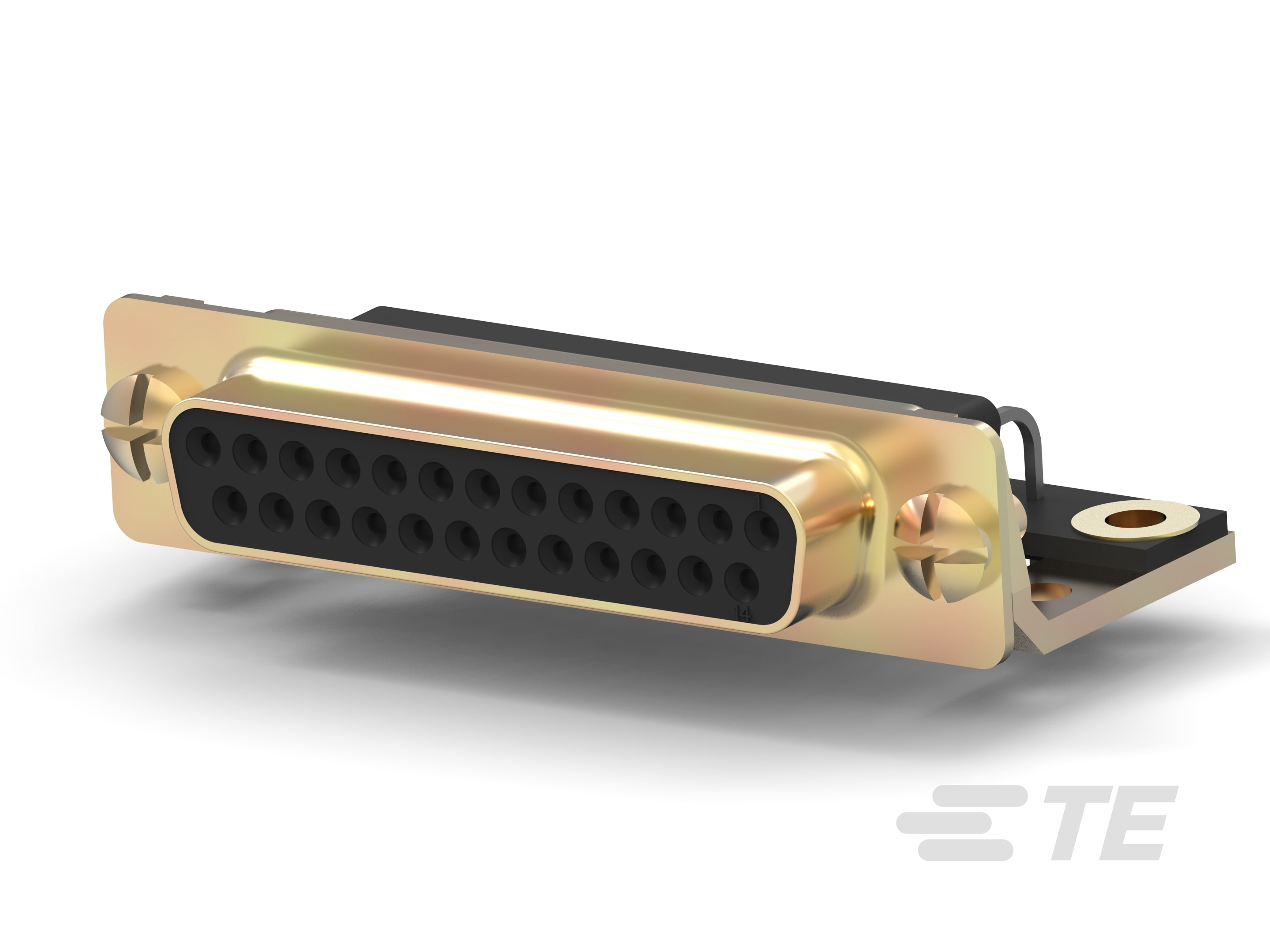

D-Sub 插座组件：直角，外壳尺寸 3，2.77mm

请查看产品文档或联系我们以了解最新的机构审批信息。

• 接地特定类型  接地汇流条

• 壳体材料配置  全塑料 | 全部金属外壳 | 正面金属外壳

• 连接器和壳体类型  母端

• 连接器系统  板对板 | 缆到板

• 连接器壳体尺寸  3

• 连接器和端子端接到  印刷电路板

• 位数  25 | 37 | 50

• 行数  2

• PCB 安装方向  直角

• 接合固定特征材料  锌

• 接合特性电镀材料  透明铬酸盐 | 锌

• 插针材料  热塑塑料 | 锌

• 主要产品颜色  黑色

• 装配过程特性材料  磷青铜 | 铜合金 | 黄铜

• 外壳电镀材料  锡 | 镀锡铜

• 接合特性材料  钢 | 锌

• 连接器外形  标准

• 端子接合区域电镀材料厚度 (µin) 30

• 端子接触部电镀材料  金 (Au) | 镀金

• 端子基材  磷青铜 | 铜合金

• PCB 端子端接区域电镀材料  锡 | 锡铅

• 端子底板材料  钯镍 | 镍

• 端子形状和构造  圆形 | 正方形

• 端子额定电流（最大值） (A) 1.2 | 2 | 2.7 | 3.1 | 6 | 6.4

• 端子选项  已安装

• 方形端接柱体和尾部尺寸  .63 mm [ .025 in ]

• PCB 端接方法  通孔 - 焊接

• 矩形端接柱体和尾部宽度 (mm) .45 | .66

• 矩形端接柱体和尾部宽度 (in) .017 | .026

• 矩形端接柱体和尾部厚度 (mm) .32 | .48 | .5

• 矩形端接柱体和尾部厚度 (in) .012 | .018 | .019

• 端接柱体和尾部长度 (mm) 3.18 | 3.2 | 5.59

• 端接柱体和尾部长度 (in) .125 | .126 | .22

• 端接柱体和尾部直径 (mm) .63 | .66

• 端接柱体和尾部直径 (in) .025 | .026

• 安装孔直径 (in) .12 | .125

• PCB 安装对准  带有

• 接合对准  带有

• 安装孔直径 (mm) 3.05 | 3.18

• 安装特性电镀材料  锡

• 装配过程特性电镀材料  锡 | 锡铅 | 镍打底镀锡 | 镍打底镀锡铅

• 安装孔直径 (mm) 3.05 | 3.18

• 安装孔直径 (in) .12 | .125

• 安装特性材料  黄铜

• 接合固定特性电镀材料  透明铬酸盐

• 连接器安装类型  板安装

• PCB 安装固定  带有

• PCB 安装固定类型  安装孔 | 板锁 | 螺纹插针

• 接合固定  不带 | 带有

• 接合固定类型  安装孔 | 安装螺钉 | 母端螺钉锁，4-40 UNC | 母端螺钉锁，固定 | 螺纹插针 | 螺纹插针，4-40 UNC | 螺纹插针，4-40 UNC | 螺纹插针，M3

• 外壳材料  PBT GF | 尼龙 | 尼龙 GF | 热塑性 | 聚酯 | 聚酯 GF

• 外壳材料  碳钢 | 钢

• 中心线（间距） (mm) 2.74 | 2.77

• 中心线（间距） (in) .108 | .109

• PCB 厚度（建议） (mm) 1.57 | 1.58 | 2.36 | 3.18

• PCB 厚度（建议） (in) .047 – .063 | .062 | .093 | .125

• 行间距 (mm) 2.54 | 2.84

• 行间距 (in) .1 | .112

• 工组温度范围  -55 – 105 °C [ -67 – 221 °F ]

• 屏蔽  否 | 是

• 耐用性等级 (Cycles) 200

• 电路应用  Signal

• UL 阻燃性等级  UL 94V-0

• 与已批准的标准产品兼容  DIN 41652 | UL E28476

• 封装数量  10 | 30 | 65 | 70

• 封装方法  Bag | Tray | Tube | 包装
