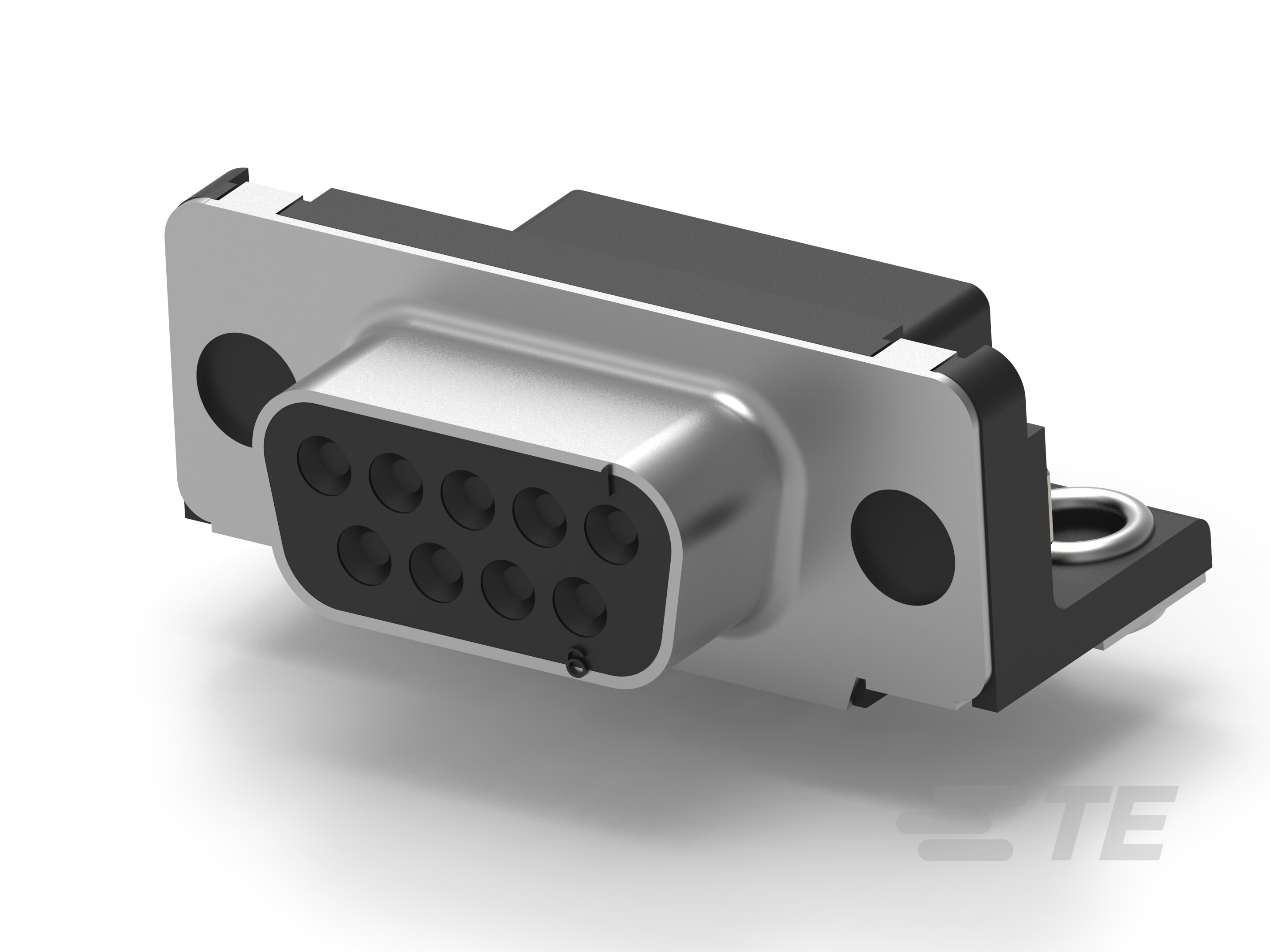

D-Sub 插座组件：直角，外壳尺寸 1，2.74mm

请查看产品文档或联系我们以了解最新的机构审批信息。

• 连接器和壳体类型  母端, 母端

• 连接器系统  板对板, 线到板, 缆到板

• 连接器壳体尺寸  1

• 连接器和端子端接到  印刷电路板

• 壳体材料配置  全塑料, 全部金属外壳, 正面金属外壳

• 接地特定类型  接地汇流条

• 位数  9

• 行数  2

• PCB 安装方向  直角

• 主要产品颜色  黑色

• 外壳电镀材料  锌, 锡, 锡铅, 镀锡铜

• 屏蔽材料  钢

• 屏蔽电镀材料  锡

• 连接器外形  标准

• 插针材料  热塑塑料, 锌, 黄铜

• 接合固定特征材料  锌, 黄铜

• 装配过程特性材料  磷青铜, 铜合金

• 接合特性材料  钢, 锌

• 接合特性电镀材料  透明铬酸盐, 锌

• 端子基材  磷青铜, 铜合金

• PCB 端子端接区域电镀材料  锡, 锡铅

• 端子底板材料  钯镍, 镍

• 端子接触部电镀材料  金, 镀金

• 端子接合区域电镀材料厚度  .76 µm [ 30 µin ]

• 端子形状和构造  圆形, 圆形, 正方形

• 端子额定电流（最大值） (A) 1.2, 2, 2.7, 3.1, 6, 6.4

• PCB 端接方法  通孔 - 焊接

• 端接柱体和尾部长度 (mm) 3.18, 3.2, 5.59

• 端接柱体和尾部长度 (in) .125, .126, .22

• 圆形端接柱体和尾部直径 (mm) .63, .66

• 圆形端接柱体和尾部直径 (in) .025, .026

• 矩形端接柱体和尾部宽度 (mm) .45, .66

• 矩形端接柱体和尾部宽度 (in) .017, .026

• 矩形端接柱体和尾部厚度 (mm) .32, .48, .5

• 矩形端接柱体和尾部厚度 (in) .012, .018, .019

• 方形端接柱体和尾部尺寸  .63 mm [ .025 in ]

• PCB 安装对准  带有

• 接合对准  带有

• 安装孔直径 (mm) .1, 3.05, 3.1, 3.18, 3.2

• 安装孔直径 (in) .12, .125, .126

• PCB 安装固定  带有

• PCB 安装固定类型  安装孔, 板锁

• 接合固定  不带, 带有

• 接合固定类型  4-40 螺钉锁, 安装孔, 安装螺钉, 母端螺钉锁，4-40 UNC, 母端螺钉锁，固定, 螺纹插针, 螺纹插针，4-40 UNC, 螺纹插针，4-40 UNC, 螺纹插针，M3, 螺钉锁

• 连接器安装类型  板安装

• 安装特性材料  黄铜

• 装配过程特性电镀材料  锡, 锡铅, 镍打底镀锡, 镍打底镀锡铅

• 接合固定特性电镀材料  透明铬酸盐

• 安装特性电镀材料  锡

• 外壳材料  PBT GF, 尼龙, 尼龙 GF, 热塑性, 玻璃填充 PBT, 玻璃填充尼龙, 聚酯, 聚酯 GF

• 外壳材料  碳钢, 钢

• 中心线（间距） (mm) 2.74, 2.77

• 中心线（间距） (in) .108, .109

• PCB 厚度（建议） (mm) 1.57, 1.58, 2.36, 3.18

• PCB 厚度（建议） (in) .062, .093, .125

• 行间距 (mm) 2.54, 2.84

• 行间距 (in) .1, .111, .112

• 工作温度范围  -55 – 105 °C [ -67 – 221 °F ]

• 屏蔽  否, 是

• 电路应用  Signal

• 耐用性等级 (Cycles) 200

• UL 阻燃性等级  UL 94V-0

• 与已批准的标准产品兼容  DIN 41652, UL E28476

• 封装方法  Tray, Tube, 包装, 盒和托盘, 盒和管

• 封装数量  17, 55, 130, 140
