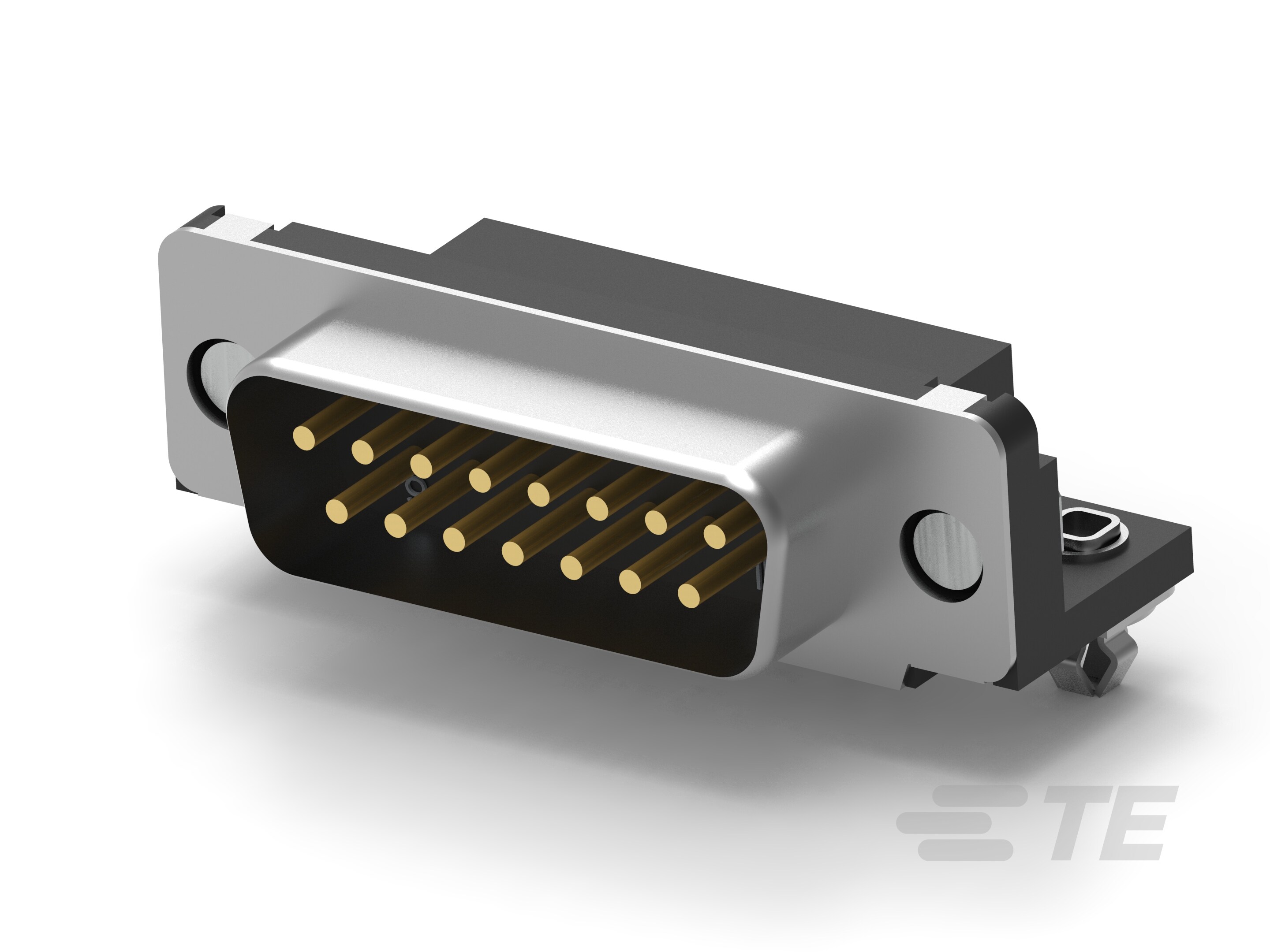

D-Sub 插头组件：标准，直角，外壳尺寸 2，2.74mm

请查看产品文档或联系我们以了解最新的机构审批信息。

• 封装方法  包装, Tube, Tray

• 封装数量  112, 104, 13, 55

• 外壳电镀材料  锡, 镀锡铜

• 装配过程特性材料  铜合金, 磷青铜

• 接合固定特征材料  锌

• 插针材料  钢, 铬, 热塑塑料, 锌

• 接合特性材料  锌

• 主要产品颜色  黑色

• 接合特性电镀材料  透明铬酸盐

• 连接器外形  标准

• PCB 安装对准  带有

• 安装特性材料  黄铜

• 安装孔直径 (mm) 3.05, 3.18

• 安装孔直径 (in) .12, .125

• 安装特性电镀材料  镀锡铜薄层, 锡

• 装配过程特性电镀材料  镍打底镀锡铅, 镍打底镀锡, 锡

• 接合固定特性电镀材料  透明铬酸盐

• 安装孔直径 (mm) 3.05, 3.18

• PCB 安装固定  带有

• PCB 安装固定类型  板锁, 安装孔

• 接合固定  带有, 不带

• 接合固定类型  螺纹插针，4-40 UNC, 螺纹插针, 母端螺钉锁，固定, 安装螺钉, 螺纹插针，M3, 母端螺钉锁，4-40 UNC, 安装孔, 螺纹插针，4-40 UNC

• 连接器安装类型  板安装

• 耐用性等级 (Cycles) 200

• 屏蔽  是, 否

• 电路应用  Signal

• 外壳材料  尼龙或聚酯, 聚酯, 聚酯 GF, 尼龙, 尼龙 GF, 热塑性, PBT GF

• 外壳材料  钢, 碳钢

• 中心线（间距）  2.74 mm [ .108 in ]

• 方形端接柱体和尾部尺寸  .63 mm [ .025 in ]

• 矩形端接柱体和尾部厚度 (mm) .5, .32

• 矩形端接柱体和尾部厚度 (in) .012, .019

• 端接柱体和尾部直径  .66 mm [ .026 in ]

• PCB 端接方法  通孔 - 焊接

• 矩形端接柱体和尾部宽度 (mm) .45, .66

• 矩形端接柱体和尾部宽度 (in) .017, .026

• 端接柱体和尾部长度 (mm) 3.18, 3.2

• 端接柱体和尾部长度 (in) .125, .126

• 端子接合区域电镀材料厚度 (µin) 30

• 端子基材  磷青铜, 黄铜

• 端子选项  已安装

• PCB 端子端接区域电镀材料  锡, 锡铅

• 端子底板材料  钯镍, 镍

• 端子接触部电镀材料  金, 镀金

• 端子形状和构造  圆形, 正方形

• 端子额定电流（最大值） (A) 6, 6.4, 2.7

• 接地特定类型  接地凹痕, 接地汇流条

• 壳体材料配置  正面金属外壳, 全塑料, 全部金属外壳

• 连接器和壳体类型  插头

• 连接器系统  板对板, 缆到板

• 连接器壳体尺寸  2

• 连接器和端子端接到  印刷电路板

• 与已批准的标准产品兼容  UL E28476, DIN 41652

• UL 阻燃性等级  UL 94V-0

• PCB 厚度（建议） (mm) 1.57, 2.36

• PCB 厚度（建议） (in) .093, .062

• 行间距 (mm) 2.84, 2.54

• 行间距 (in) .112, .1

• 位数  15

• 行数  2

• PCB 安装方向  直角

• 工组温度范围  -55 – 105 °C [ -67 – 221 °F ]

• 欧盟 RoHS 符合性  合规, 符合豁免要求, 不合规

• 欧盟 ELV 符合性  符合豁免要求, 合规, 不合规
