BSTA082FR28420100000

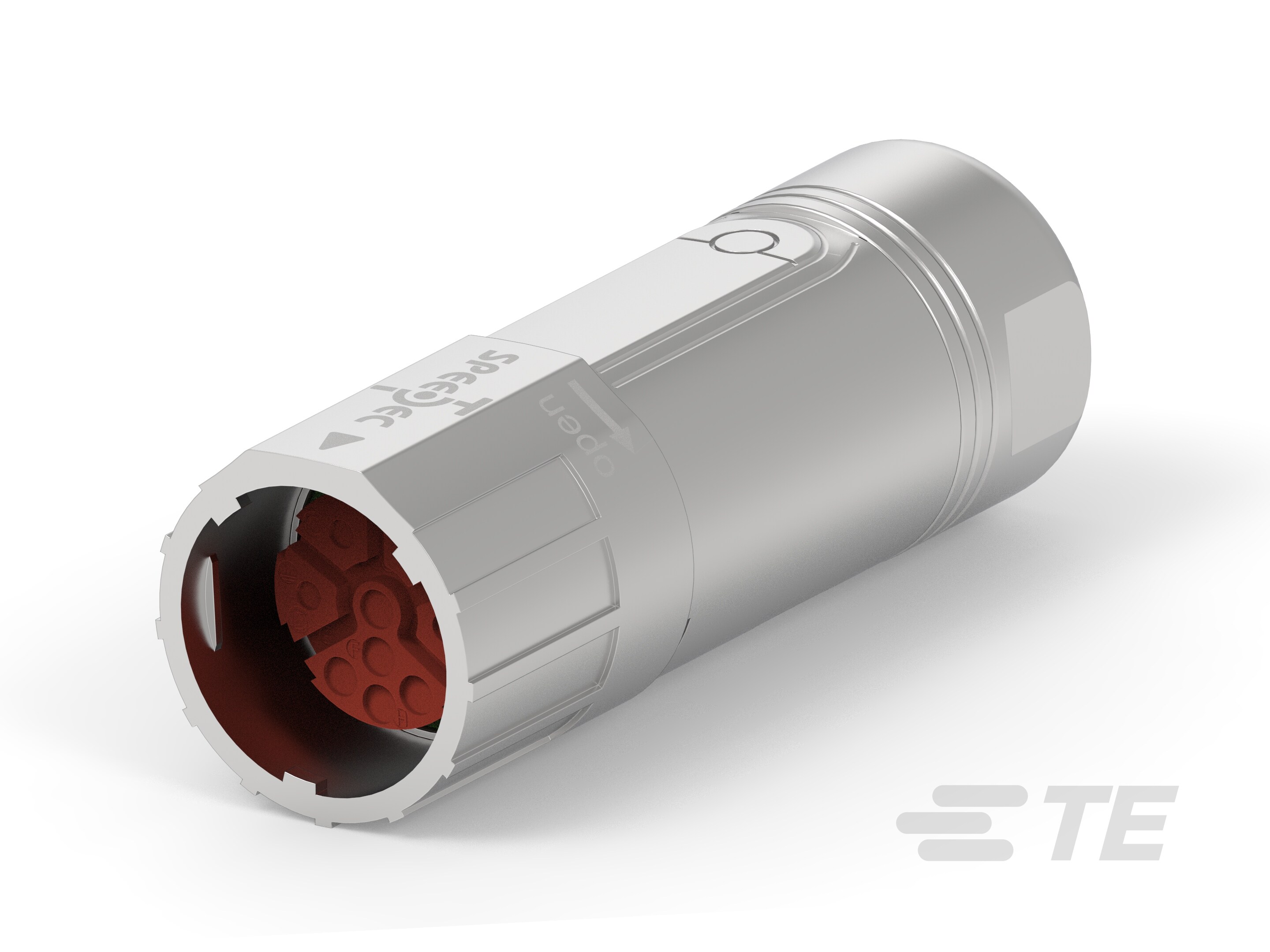

9 Position Circular Power Connector, Connector Assembly, 250 VDC / 630 VDC, Cable-to-Cable, Wire & Cable, Plug, Socket, Power & Signal, Metal-Shell
BSTA082FR28420100000
9 Position Circular Power Connector, Connector Assembly, 250 VDC / 630 VDC, Cable-to-Cable, Wire & Cable, Plug, Socket, Power & Signal, Metal-Shell
- TE 内部编号 BSA082F28420100000
- TE 内部产品描述 923 PLUG, SPEEDTEC
-
连接器产品类型 : 连接器组件
-
工作电压 (VDC): 250 | 630
-
连接器系统 : 缆到缆
-
位数 : 9
-
可密封 : 否
文档
产品图纸
- 923 PLUG, SPEEDTEC ENG_CD_Y7-0561-000-000_A1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_BSA082F28420100000_A.pdf 3D
- 下载查看 ENG_CVM_CVM_BSA082F28420100000_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_BSA082F28420100000_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_BSA082F28420100000_A.3d_stp.zip 英文版本
数据表/目录页
- BSA082F28420100000 ENG_DS_BSA082F28420100000_A.pdf 英文版本
- fuer Datenblaetter, die online konfigurierbar sind GER_DS_Konfigurator_1.pdf 德语
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器产品类型 : 连接器组件
-
连接器系统 : 缆到缆
-
可密封 : 否
-
连接器和端子端接到 : 电线和电缆
-
连接器和壳体类型 : 插头
-
圆形连接器外壳类型 : 金属外壳
结构特性
-
位数 : 9
-
电源位置数量 : 4
-
信号位置数量 : 5
电气特征
-
工作电压 (VDC): 250 | 630
-
工作电压 (VAC): 250 | 630
接触件特性
-
端子类型 : 插座
-
端子额定电流（最大值） (A): 7 | 30
端接特性
-
线缆端接方法 : 压接
机械附件
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
圆形连接器壳体尺寸 : 23
使用环境
-
工组温度范围 : -20 – 130 °C [ -4 – 266 °F ]
操作/应用
-
电路应用 : 电源和信号
-
屏蔽 : 是
行业标准
-
UL 阻燃性等级 : UL 94V-0
