BSTA078FR05420100000

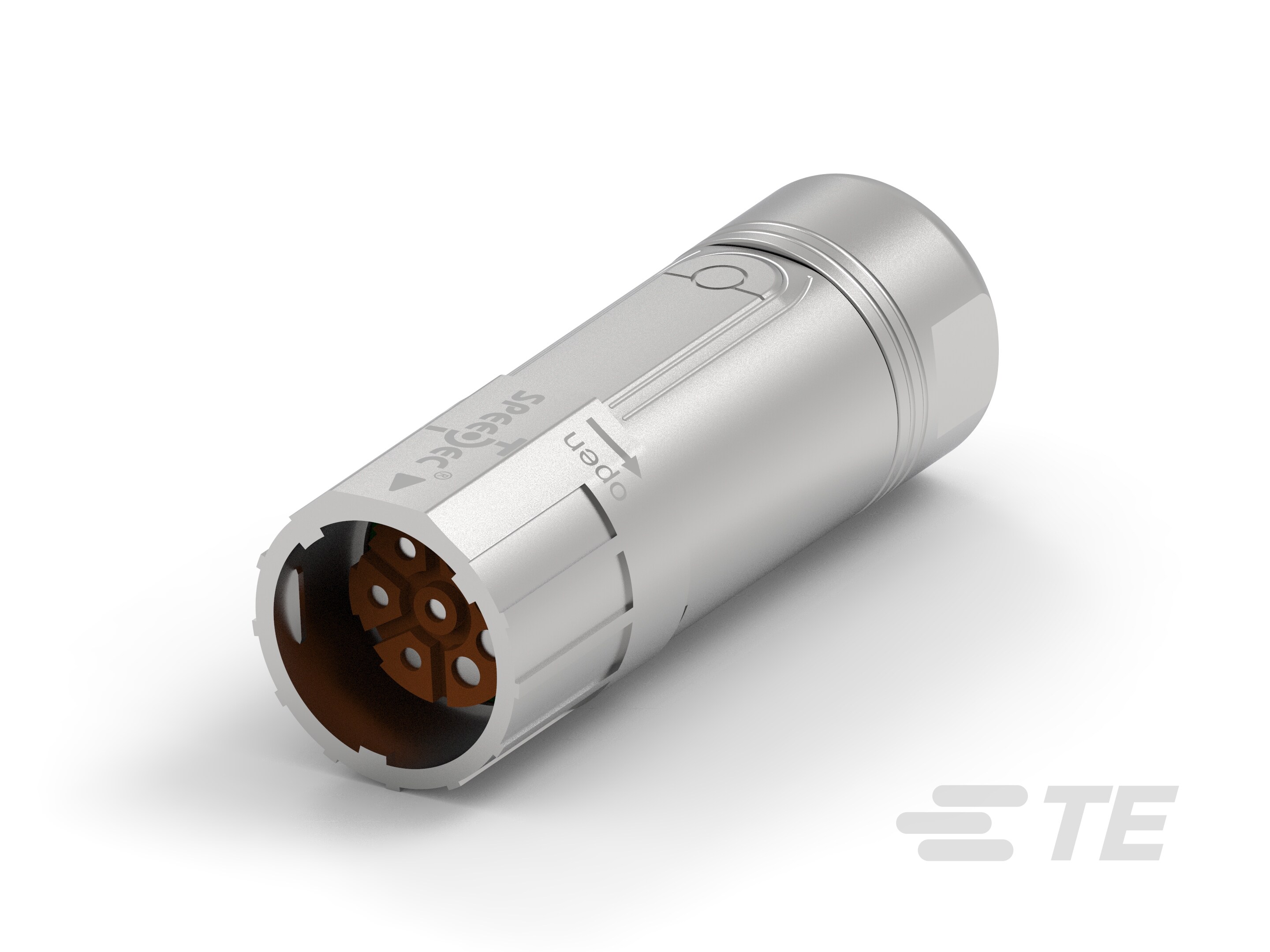

8 Position Circular Connector, Cable-to-Cable, Wire & Cable, Power & Signal, Cable Mount (Free-Hanging), Electrodeposited Nickel, Zinc Alloy, PBT GF

923 PLUG, SPEEDTEC-BSA078F05420100000

BSTA078FR05420100000

8 Position Circular Connector, Cable-to-Cable, Wire & Cable, Power & Signal, Cable Mount (Free-Hanging), Electrodeposited Nickel, Zinc Alloy, PBT GF

  • TE 内部编号 BSA078F05420100000
  • TE 内部产品描述 923 PLUG, SPEEDTEC

  • 位数 : 8

  • 连接器系统 : 缆到缆

  • 可密封 : 否

  • 连接器和端子端接到 : 电线和电缆

  • 端子额定电流（最大值） (A): 10, 25

查看所有特性
更多 更少

文档

产品图纸

数据表/目录页

产品变更通知

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • 连接器产品类型 : 连接器组件

  • 连接器系统 : 缆到缆

  • 可密封 : 否

  • 连接器和端子端接到 : 电线和电缆

  • 圆形连接器种类 : 插头

  • 外壳类型 : 金属

结构特性

  • 位数 : 8

  • 电源位置数量 : 4

  • 信号位置数量 : 4

电气特征

  • 工作电压 (VDC): 250, 630

  • 工作电压 (VAC): 630

主体特性

  • 环境保护 : IP67

  • 外壳电镀材料 : 电镀镍

  • 外壳基材 : 锌合金

  • 圆形连接器绝缘材料类型 : PBT GF

接触件特性

  • 端子额定电流（最大值） (A): 10, 25

  • 圆形连接器端子类型 : 插座

端接特性

  • 线缆端接方法 : 压接

机械附件

  • 接合固定类型 : Speedtec（三头螺纹）

  • 连接器安装类型 : 电缆安装（自由悬挂）

壳体特性

  • 圆形连接器壳体尺寸 : 23

  • 定位监控 : 0°

尺寸

  • 电缆直径范围 : 9.5 – 14.5 mm [ .37 – .57 in ]

使用环境

  • 工组温度范围 : -20 – 130 °C [ -4 – 266 °F ]

操作/应用

  • 耐用性等级 (Cycles): 500

  • 电路应用 : 电源和信号

  • 屏蔽 : 是

行业标准

  • 与已批准的标准产品兼容 : UL

  • UL 阻燃性等级 : UL 94V-0
