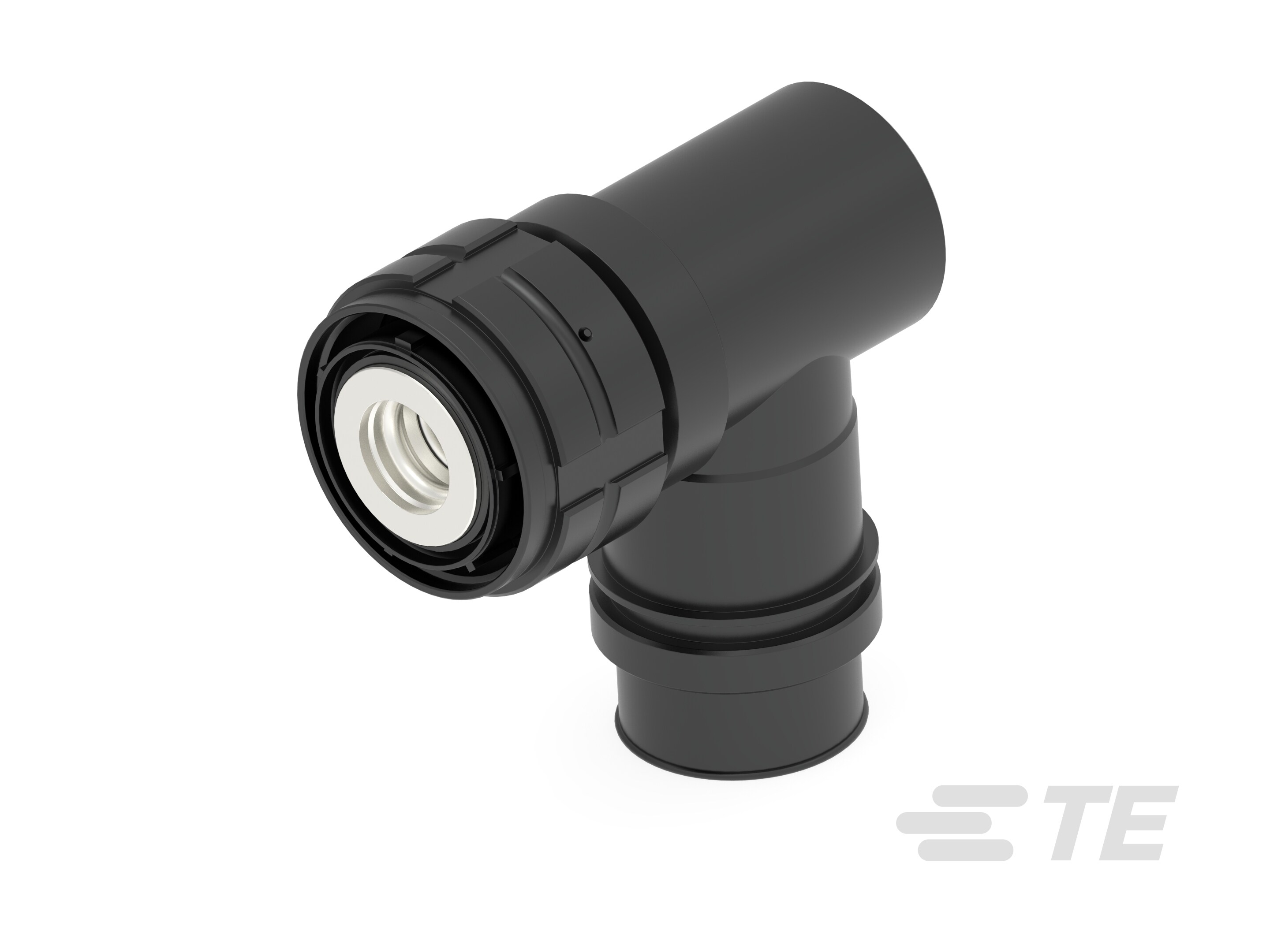

Name: PC426HP-BT3-19-70FS-SE-1-ZN
Brand: TE Connectivity (TE)

请查看产品文档，或联系我们以了解最新的机构审批信息。

产品类型特性

结构特性

位数 : 1
电源位置数量 : 1
信号位置数量 : 0
端子预装 : Yes

电气特征

EMI 和 RFI 保护及抑制类型 : 屏蔽
工作电压 (VDC): 1410
工作电压 (VAC): 1000

主体特性

环境保护 : IP68
外壳电镀材料 : 黑色锌镍合金
外壳基材 : 铝合金
圆形连接器绝缘材料类型 : 聚苯硫醚

接触件特性

端子额定电流（最大值） (A): 400
圆形连接器端子类型 : 插座

端接特性

线缆端接方法 : 压接（标准）

机械附件

接合固定类型 : 螺纹
极性代码 : E
接合对准类型 : 键控

壳体特性

中心线（间距） : 0 mm [ 0 in ]
圆形连接器壳体尺寸 : 19

尺寸

组件长度 (mm): 82.75
线径 (mm²): 70

使用环境

工组温度范围 : -65 – 175 °C [ -85 – 347 °F ]

操作/应用

耐用性等级 (Cycles): 500
电路应用 : 电源
屏蔽 : 是

PC426HP-BT3-19-70FS-SE-1-ZN

Cable-to-Cable, Circular Connector Plug, 1 Position, Shell Size 19, 0 mm [0 in] Centerline, Sealable, Wire & Cable, Power, Black Zinc Nickel

PC426HP-BT3-19-70FS-SE-1-ZN

Cable-to-Cable, Circular Connector Plug, 1 Position, Shell Size 19, 0 mm [0 in] Centerline, Sealable, Wire & Cable, Power, Black Zinc Nickel

连接器系统 : 缆到缆

位数 : 1

中心线（间距） : 0 mm [ 0 in ]

可密封 : 是

连接器和端子端接到 : 电线和电缆

文档

数据表/目录页

产品变更通知

规格特性

产品类型特性

组件类型 : 电连接器

连接器产品类型 : 连接器组件

圆形连接器外壳类型 : 金属外壳

装配要求 : 工厂组装

连接器系统 : 缆到缆

可密封 : 是

连接器和端子端接到 : 电线和电缆

圆形连接器种类 : 圆形连接器插头

外壳类型 : 插头

结构特性

位数 : 1

电源位置数量 : 1

信号位置数量 : 0

端子预装 : Yes

电气特征

EMI 和 RFI 保护及抑制类型 : 屏蔽

工作电压 (VDC): 1410

工作电压 (VAC): 1000

主体特性

环境保护 : IP68

外壳电镀材料 : 黑色锌镍合金

外壳基材 : 铝合金

圆形连接器绝缘材料类型 : 聚苯硫醚

接触件特性

端子额定电流（最大值） (A): 400

圆形连接器端子类型 : 插座

端接特性

线缆端接方法 : 压接（标准）

机械附件

接合固定类型 : 螺纹

极性代码 : E

接合对准类型 : 键控

壳体特性

中心线（间距） : 0 mm [ 0 in ]

圆形连接器壳体尺寸 : 19

尺寸

组件长度 (mm): 82.75

线径 (mm²): 70

使用环境

工组温度范围 : -65 – 175 °C [ -85 – 347 °F ]

操作/应用

耐用性等级 (Cycles): 500

电路应用 : 电源

屏蔽 : 是
