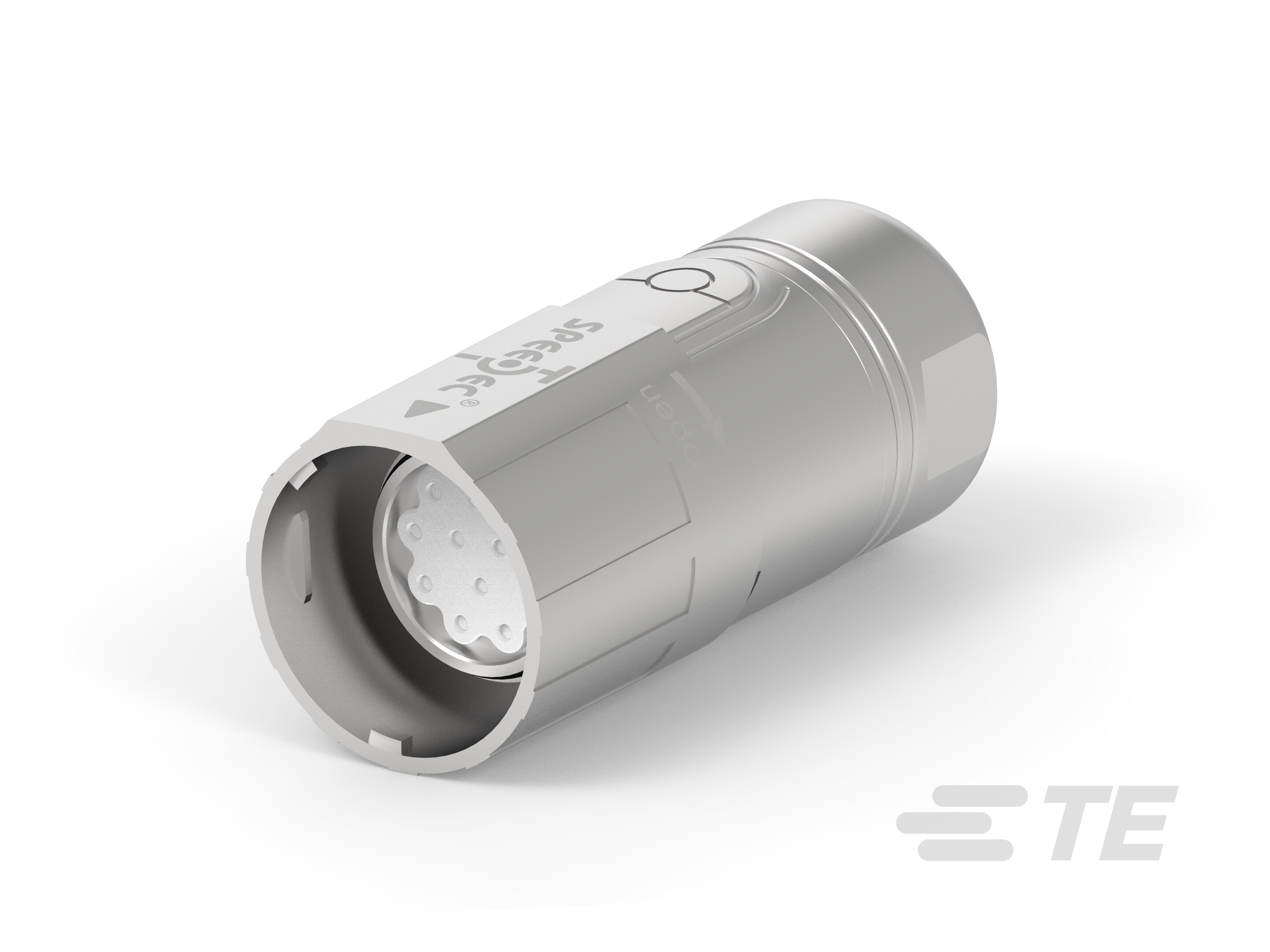

Name: 623 PLUG, SPEEDTEC
Brand: TE Connectivity (TE)

请查看产品文档，或联系我们以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

结构特性

位数 : 12
信号位置数量 : 12

电气特征

工作电压 (VDC): 160
工作电压 (VAC): 160

主体特性

环境保护 : IP67
外壳电镀材料 : 电镀镍
外壳基材 : 锌合金
圆形连接器绝缘材料类型 : PBT

接触件特性

端子额定电流（最大值） (A): 10
圆形连接器端子类型 : 插座

端接特性

线缆端接方法 : 压接

机械附件

接合固定类型 : Speedtec（三头螺纹）
连接器安装类型 : 电缆安装（自由悬挂）

壳体特性

圆形连接器壳体尺寸 : 23
定位监控 : 0°

尺寸

电缆直径范围 : 9 – 13.2 mm [ .35 – .52 in ]

使用环境

工组温度范围 : -20 – 130 °C [ -4 – 266 °F ]

操作/应用

耐用性等级 (Cycles): 500
电路应用 : Signal
屏蔽 : 是

行业标准

与已批准的标准产品兼容 : UL
UL 阻燃性等级 : UL 94V-0

ASTA013FR11400100000

Cable-to-Cable, Circular Connector Plug, 12 Position, Shell Size 23, Wire & Cable, Signal, Cable Mount (Free-Hanging), Electrodeposited Nickel

ASTA013FR11400100000

Cable-to-Cable, Circular Connector Plug, 12 Position, Shell Size 23, Wire & Cable, Signal, Cable Mount (Free-Hanging), Electrodeposited Nickel

连接器系统 : 缆到缆

连接器安装类型 : 电缆安装（自由悬挂）

位数 : 12

可密封 : 否

连接器和端子端接到 : 电线和电缆

文档

产品图纸

CAD 文件

数据表/目录页

产品变更通知

规格特性

产品类型特性

连接器产品类型 : 连接器组件

连接器系统 : 缆到缆

可密封 : 否

连接器和端子端接到 : 电线和电缆

圆形连接器种类 : 圆形连接器插头

外壳类型 : 金属

结构特性

位数 : 12

信号位置数量 : 12

电气特征

工作电压 (VDC): 160

工作电压 (VAC): 160

主体特性

环境保护 : IP67

外壳电镀材料 : 电镀镍

外壳基材 : 锌合金

圆形连接器绝缘材料类型 : PBT

接触件特性

端子额定电流（最大值） (A): 10

圆形连接器端子类型 : 插座

端接特性

线缆端接方法 : 压接

机械附件

接合固定类型 : Speedtec（三头螺纹）

连接器安装类型 : 电缆安装（自由悬挂）

壳体特性

圆形连接器壳体尺寸 : 23

定位监控 : 0°

尺寸

电缆直径范围 : 9 – 13.2 mm [ .35 – .52 in ]

使用环境

工组温度范围 : -20 – 130 °C [ -4 – 266 °F ]

操作/应用

耐用性等级 (Cycles): 500

电路应用 : Signal

屏蔽 : 是

行业标准

与已批准的标准产品兼容 : UL

UL 阻燃性等级 : UL 94V-0
