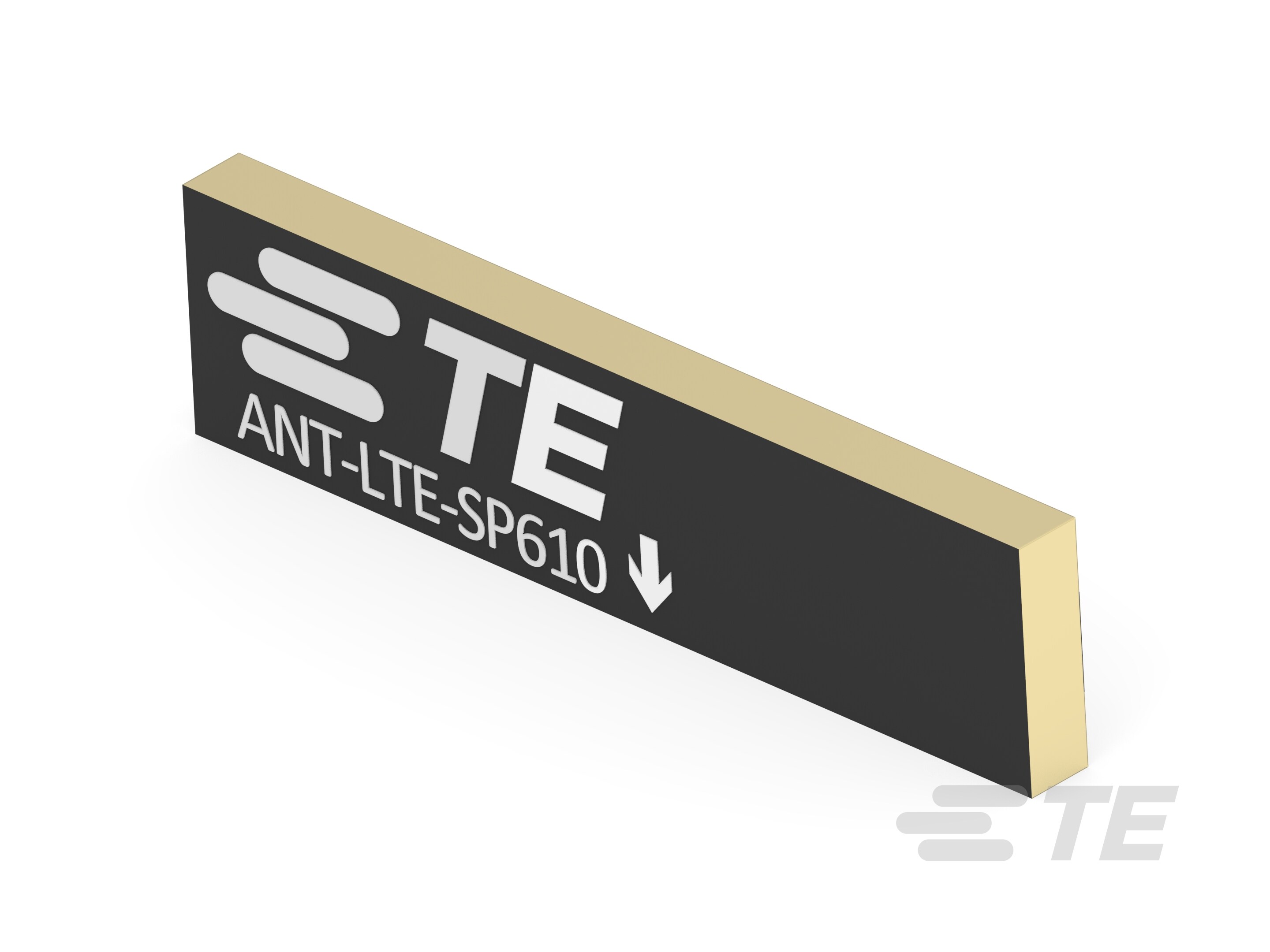

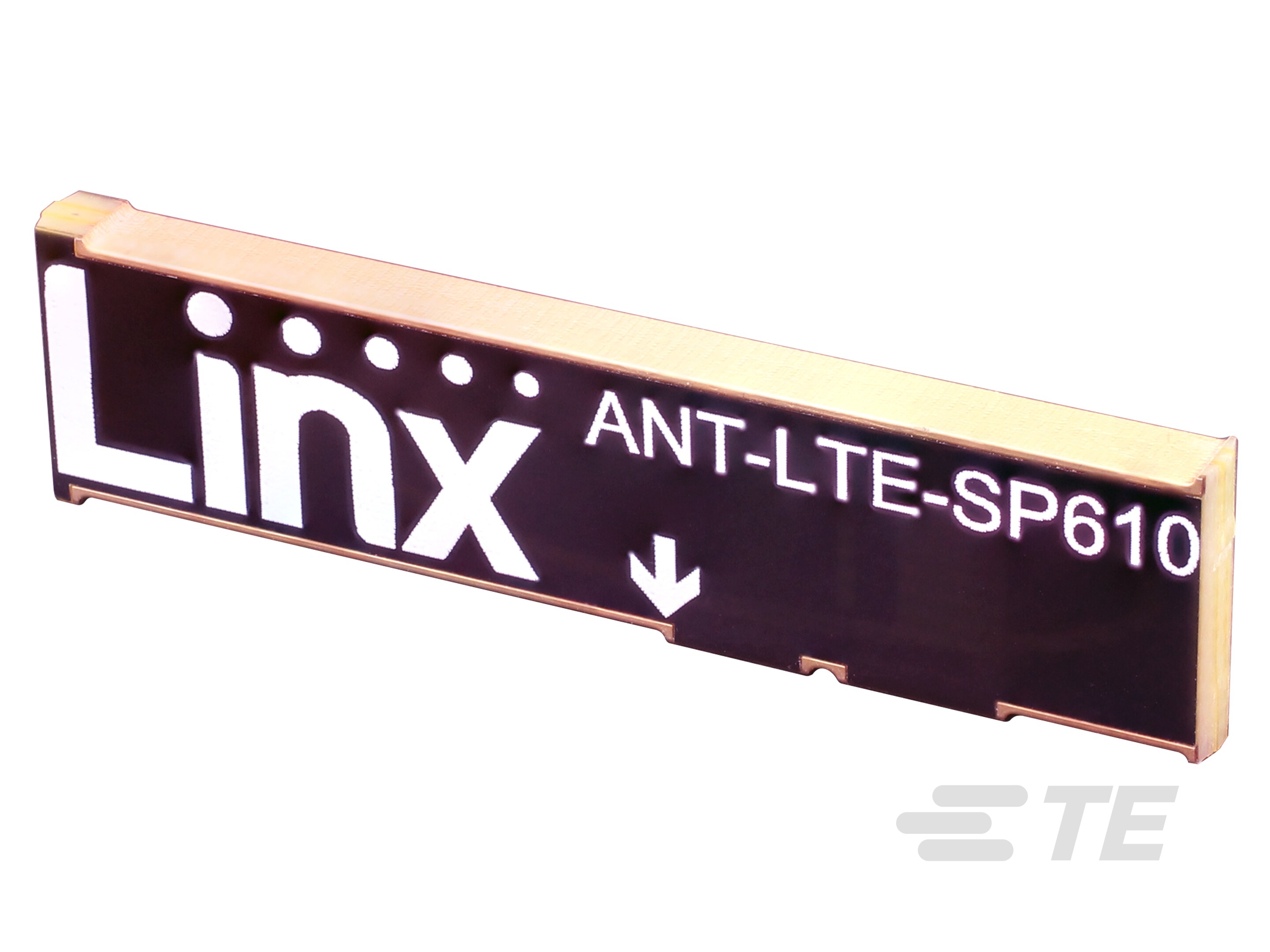

ANT-LTE-SP610-T

PCB Antenna, Wide Band, Cellular / LTE, Internal/Embedded Mount, Surface Mount, Solder, Omnidirectional, Single Port, Gain 3 < 6 dBi

Antenna SP610 PCB RPC LTE SMT T&R-ANT-LTE-SP610-T

ANT-LTE-SP610-T

PCB Antenna, Wide Band, Cellular / LTE, Internal/Embedded Mount, Surface Mount, Solder, Omnidirectional, Single Port, Gain 3 < 6 dBi

  • TE 内部编号 ANT-LTE-SP610-T
  • TE 内部产品描述 Antenna SP610 PCB RPC LTE SMT T&R

  • 无线应用 : Cat-M/NB-IoT, LTE, 蜂窝

  • 安装位置 : 内部/嵌入式

  • 安装类型 : 表面贴装

  • 频率类别 : 698 – 2700

  • 天线类型 : PCB

查看所有特性
更多 更少

文档

产品图纸

数据表/目录页

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • 天线端接 : 焊接

  • 天线产品类型 : 天线

结构特性

  • 安装位置 : 内部/嵌入式

  • 天线类型 : PCB

  • 频带类型 : 宽频段

  • 端口配置 : 单端口

  • 天线种类 : PCB

电气特征

  • 阻抗 (Ω): 50

  • VSWR（最大值） : <3.4:1

信号特征

  • 频段 (MHz): 698 – 803

  • 频率类别 : 698 – 2700

  • 峰值增益 (dBi): 3 < 6

  • 增益（最大值） (dB): 5.1

机械附件

  • 安装类型 : 表面贴装

  • 极化 : 线性

尺寸

  • 产品高度 : 2.8 mm [ .11 in ]

  • 产品长度 : 40 mm [ 1.57 in ]

  • 产品宽度 : 10 mm [ .39 in ]

操作/应用

  • 方向性 : 全方向

行业标准

  • 无线应用 : Cat-M/NB-IoT, LTE, 蜂窝

  • 主要应用 : LTE, 蜂窝
