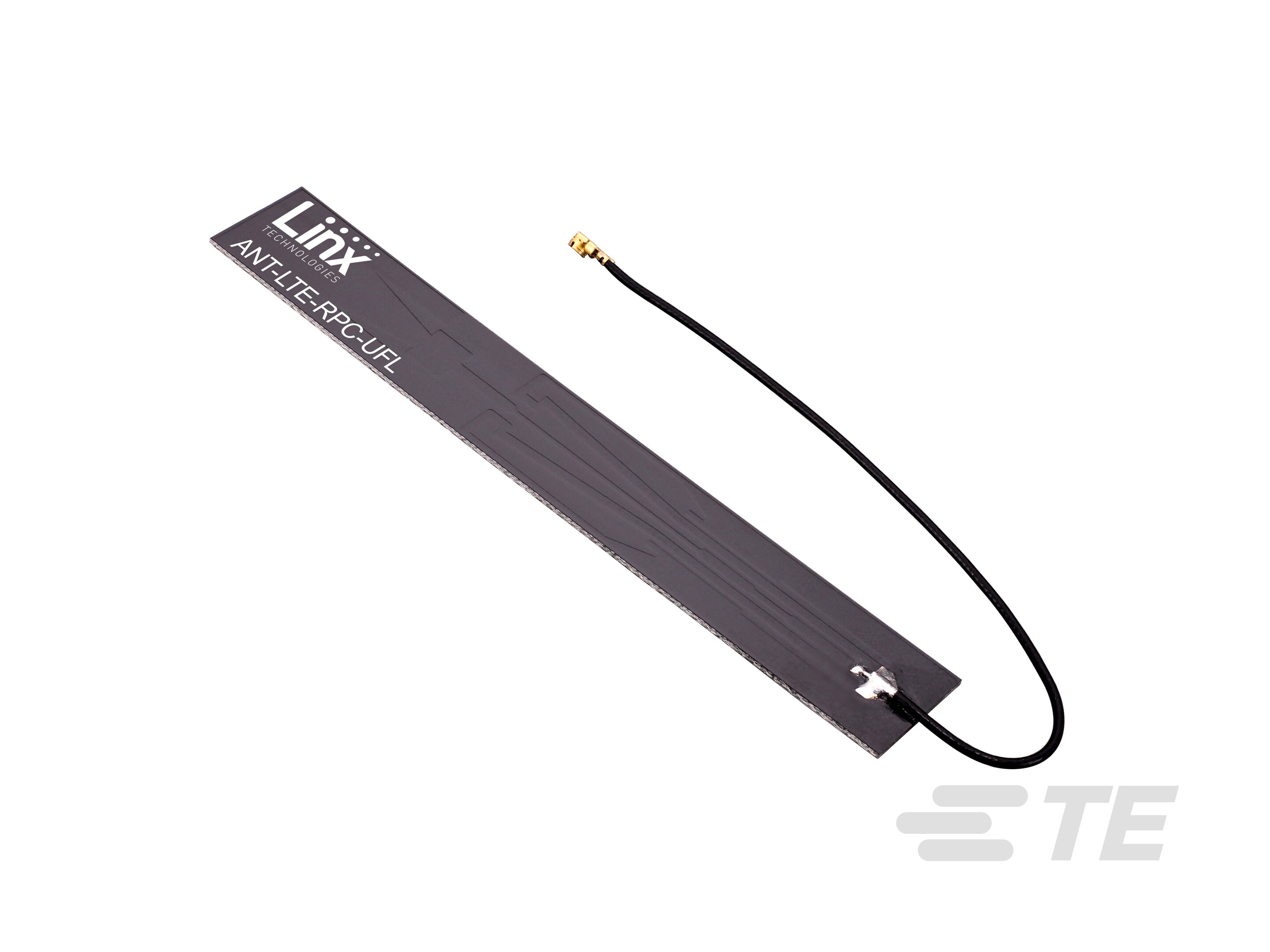

ANT-LTE-RPC-UFL
PCB Antenna, Wide Band, Cellular / LTE, Internal/Embedded Mount, Adhesive Mount, Solder, Omnidirectional, Single Port, > 6 dBi Peak Gain
ANT-LTE-RPC-UFL
PCB Antenna, Wide Band, Cellular / LTE, Internal/Embedded Mount, Adhesive Mount, Solder, Omnidirectional, Single Port, > 6 dBi Peak Gain
- TE 内部编号 ANT-LTE-RPC-UFL

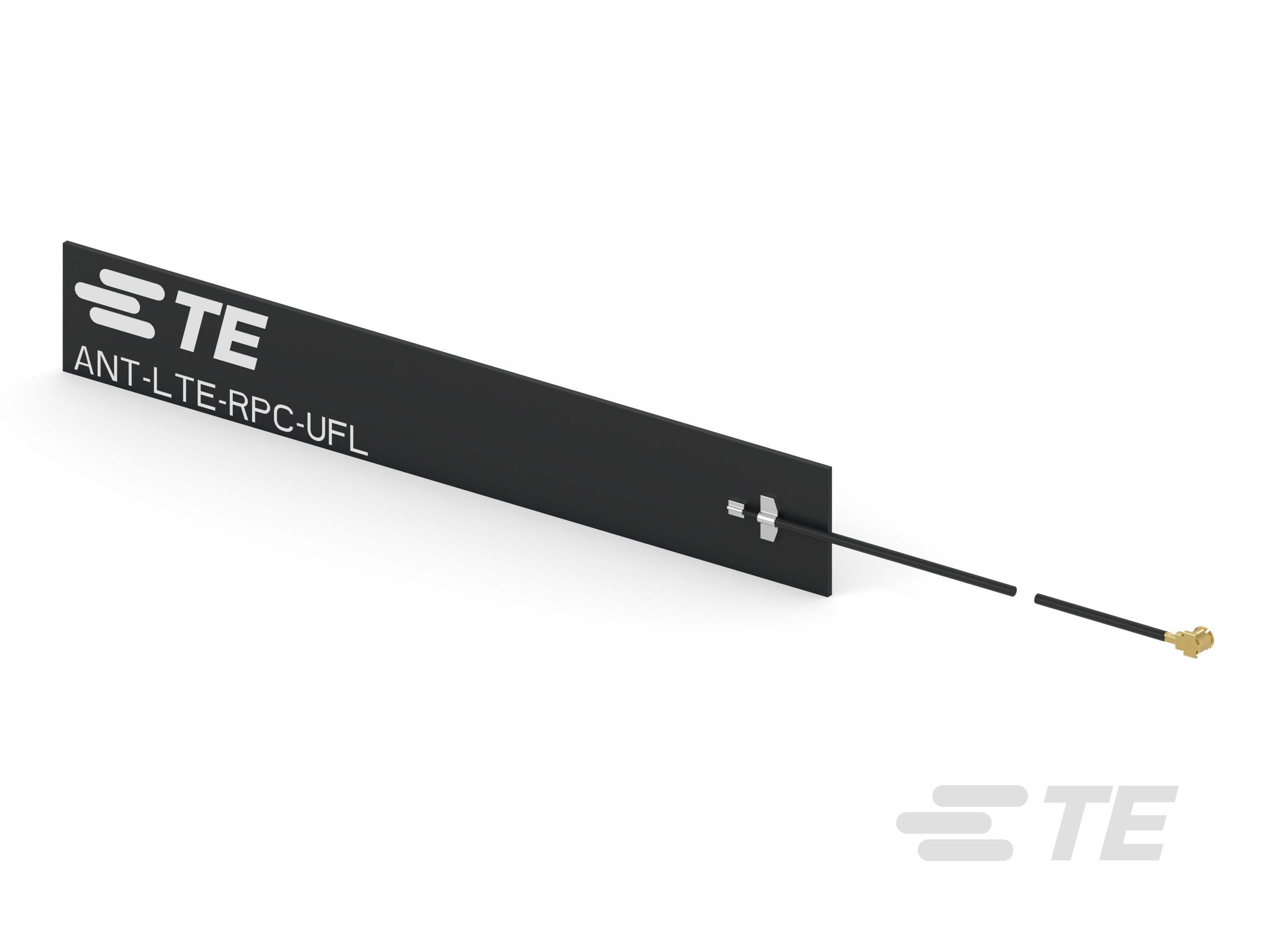

- TE 内部产品描述 Antenna LTE RPC PCB Adhes 100mm UFL
-
天线类型 : PCB
-
频带类型 : 宽频段
-
主要应用 : LTE, 蜂窝
-
无线应用 : Cat-M/NB-IoT, LTE, 蜂窝
-
安装位置 : 内部/嵌入式
文档
产品图纸
- Dimensional Drawing ANTENNA RPC COAX 1.13mm W/U.FL ENG_CD_C-ANT-LTE-RPC-UFL_A.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_ANT-LTE-RPC-UFL_A.pdf 3D
- 下载查看 ENG_CVM_CVM_ANT-LTE-RPC-UFL_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_ANT-LTE-RPC-UFL_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_ANT-LTE-RPC-UFL_A.3d_stp.zip 英文版本
数据表/目录页
- LTE/LPWA Embedded Dipole Antenna ENG_DS_ANT-LTE-RPC-ccc_A.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
天线端接 : 焊接
-
天线产品类型 : 天线
结构特性
-
天线种类 : 跳接
-
天线类型 : PCB
-
频带类型 : 宽频段
-
安装位置 : 内部/嵌入式
-
端口配置 : 单端口
电气特征
-
VSWR（最大值） : <2.5:1
-
阻抗 (Ω): 50
信号特征
-
增益（最大值） (dB): 3.6
-
频段 (MHz): 617 – 698
-
频率类别 : 617 – 4200
-
峰值增益 (dBi): > 6
主体特性
-
产品重量 : 3.2 g [ .11287 oz ]
机械附件
-
极化 : 线性
-
安装类型 : 粘贴式安装
尺寸
-
电缆长度 : .1 m [ .33 ft ]
-
产品高度 : .8 mm [ .03 in ]
-
产品长度 : 98.4 mm [ 3.87 in ]
-
产品宽度 : 14.9 mm [ .59 in ]
操作/应用
-
方向性 : 全方向
行业标准
-
主要应用 : LTE, 蜂窝
-
无线应用 : Cat-M/NB-IoT, LTE, 蜂窝
