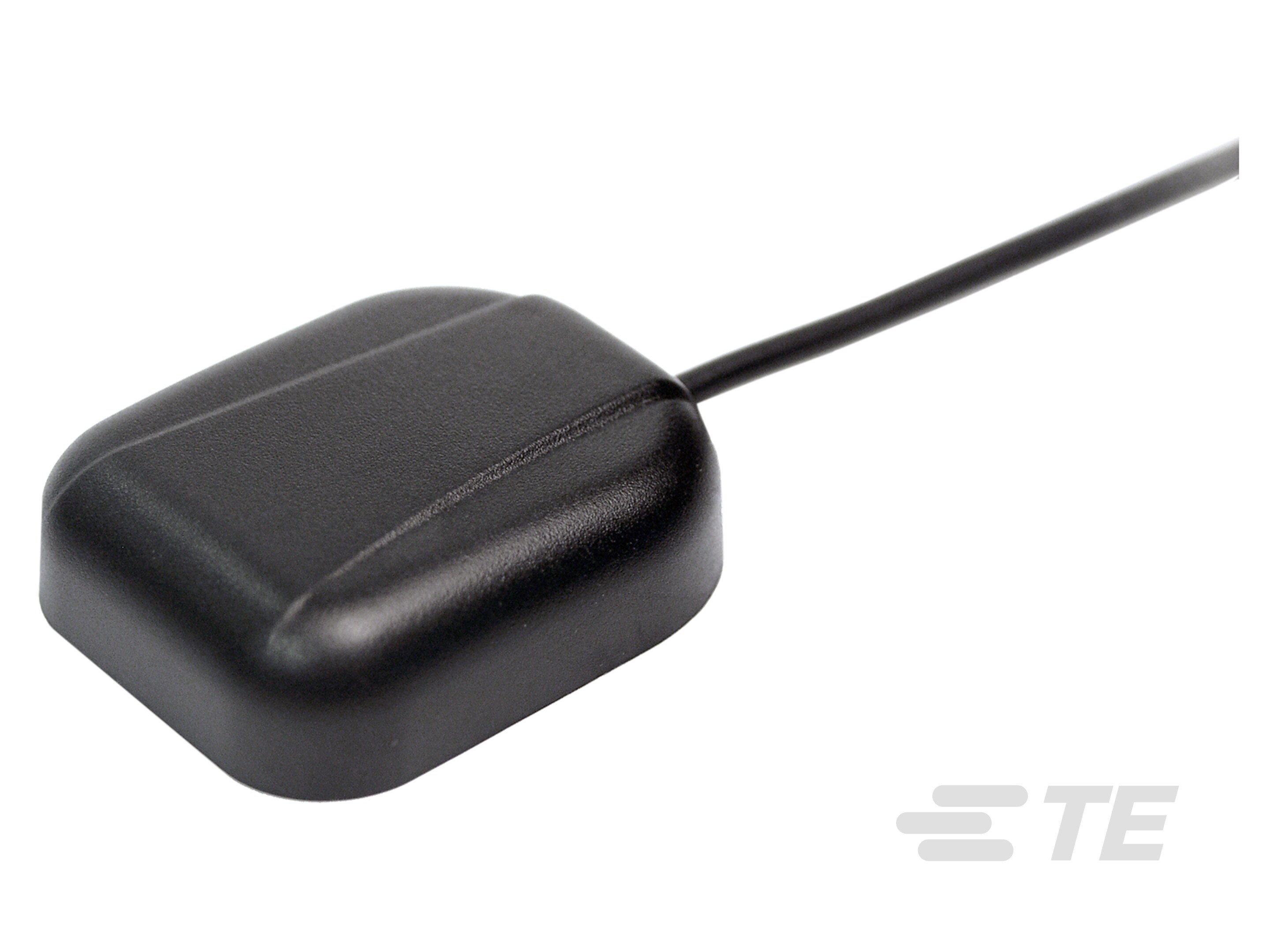

ANT-GPS-SH2-MCX

Antenna GPS ExtMag RG174 3M SMCX

Antenna GPS ExtMag RG174 3M SMCX-ANT-GPS-SH2-MCX

ANT-GPS-SH2-MCX

Antenna GPS ExtMag RG174 3M SMCX

  • TE 内部编号 ANT-GPS-SH2-MCX
  • TE 内部产品描述 Antenna GPS ExtMag RG174 3M SMCX

  • 天线类型 : 模块

  • 频带类型 : 双频段

  • 主要应用 : GNSS, GPS

  • 无线应用 : GNSS, GPS

  • 安装位置 : 远程

查看所有特性

文档

产品图纸

数据表/目录页

产品变更通知

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • 天线端接 : MMCX

  • 天线产品类型 : 天线

结构特性

  • 天线种类 : Disk-Puck

  • 天线类型 : 模块

  • 频带类型 : 双频段

  • 安装位置 : 远程

  • 端口配置 : 单端口

电气特征

  • VSWR（最大值） : <1.5:1

  • 阻抗 (Ω): 50

信号特征

  • 增益（最大值） (dB): 5

  • 频段 (MHz): 1553 – 1609

  • 频率类别 : 1164 – 1610

  • 峰值增益 (dBi): > 6

主体特性

  • 产品重量 : 79 g [ 2.78659 oz ]

机械附件

  • 极化 : RHCP

  • 安装类型 : 磁吸支架

尺寸

  • 电缆长度 : 3 m [ 9.84 ft ]

  • 产品高度 : 12.5 mm [ .49 in ]

  • 产品长度 : 45 mm [ 1.77 in ]

  • 产品宽度 : 36.5 mm [ 1.44 in ]

操作/应用

  • 方向性 : 方向

行业标准

  • 主要应用 : GNSS, GPS

  • 无线应用 : GNSS, GPS
